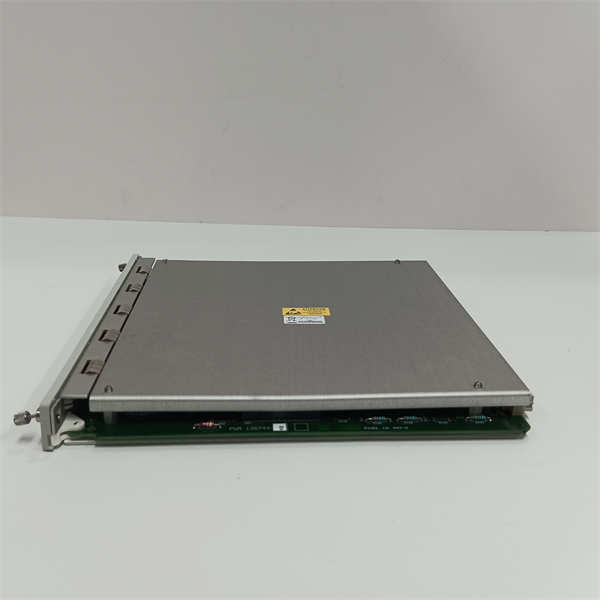

Bently 3500-20

Bently Nevada 3500/20 是3500机械保护系统系列中的机架接口模块（Rack Interface Module，简称RIM）。该模块是3500系统与上层控制网络（如DCS、PLC）或监控系统（如System 1®）进行数据交换的关键通信枢纽，负责管理机架内所有监测模块的数据采集、处理与传输，并提供全面的系统诊断功能。

应用场景：

在某大型核电站的汽轮发电机组监测系统中，操作人员需要在中控室的DCS画面上实时监控轴承振动、轴位移、转速等数百个关键参数。这一切数据的汇集点，正是安装在每个3500监测机架最左侧插槽的BENTLY 3500/20机架接口模块。它持续轮询机架内所有的3500/42M（振动）、3500/45M（温度）等监测模块，将处理后的实时数据、报警状态及系统诊断信息通过高速网络上传，为运行人员提供了判断机组健康状态的“全景视图”，是实现预测性维护的数据基石。

核心参数速览：

技术原理与创新价值：

创新点1：智能化的框架管理与数据集中器。 3500/20 模块是3500系统的“行政中心”。它不仅是通信网关，更承担着系统管理员的角色。它通过背板与框架内每一个模块通信，轮询数据、同步时间、分配资源，并将所有通道信息整合成标准化的数据包，极大减轻了上层系统的数据采集负担，提高了通信效率。创新点2：全面的系统级诊断与健康预警。 该模块的核心价值之一在于其强大的诊断能力。它能实时监测框架电源电压、每个模块的在线状态、以及模块本身的健康状况。一旦检测到任何异常，如模块故障、通信中断或电源异常，3500/20会立即向上层系统发送详细的诊断报警，使维护人员能够提前干预，防患于未然，将系统维护从“被动抢修”提升到“主动预警”。创新点3：开放的通信协议与无缝集成能力。 3500/20 采用业界标准的Modbus TCP/IP等开放协议，打破了不同厂商系统间的壁垒。这使得来自3500系统的宝贵机械数据可以轻松集成到ABB、西门子、艾默生等主流DCS中，或上传至如Bently Nevada System 1®等高级诊断平台，为企业构建统一的设备健康管理生态系统提供了关键连接。

应用案例与行业价值：

案例：跨国化工企业设备监测网络整合一家跨国化工集团为提高全球各生产基地设备管理的标准化和效率，决定将其分散的机械保护系统进行整合。项目核心之一就是将各地原有的Bently Nevada 3500系统通过3500/20模块全部接入集团统一的云平台。3500/20模块将压缩机组、泵群等关键设备的振动、温度数据实时推送到云端。集团的首席可靠性工程师表示：“3500/20模块就像标准的‘数据翻译官’，让我们无论在哪里，都能用同一种语言、同一个平台查看设备状态。它的稳定性和开放性是本项目成功的关键，帮助我们实现了运维数据的全球协同和专家资源的远程支持。”

相关产品组合方案：

· •3500/15 电源模块： 为整个框架提供稳定电力，是3500/20及所有模块运行的基础。

· •3500/42M 振动/位移监测器： 核心监测模块，为3500/20提供丰富的机械振动数据。

· •3500/45M 温度监测器： 提供轴承温度等参数，与振动数据共同构成完整的设备保护信息。

· •3500/92 通信网关： 可作为3500/20的补充，提供更专用的历史数据存储或协议转换功能。

· •Bently Nevada System 1® 软件平台： 上层数据分析与诊断中心，是3500/20所传输数据价值的最终体现。

· •3500/22M 温度监测器： 另一款温度监测模块，与3500/20配合实现温度保护。

· •3500/25 键相器模块： 提供转速和相位信号，为振动分析提供参考基准。

安装维护与全周期支持：

BENTLY 3500/20模块的安装非常标准化，只需将其插入3500框架最左侧的专用插槽并锁紧即可。其即插即用的设计简化了启动过程，但完整的系统功能需要通过专用软件进行组态，包括设置IP地址、通信协议、数据点表等，这一步对于实现与上层系统的无缝集成至关重要。日常维护主要依赖于对模块前面板LED指示灯的观察和上层系统接收到的诊断信息。3500/20模块本身具有很高的可靠性，维护重点在于确保其网络连接稳定和配置参数正确。
