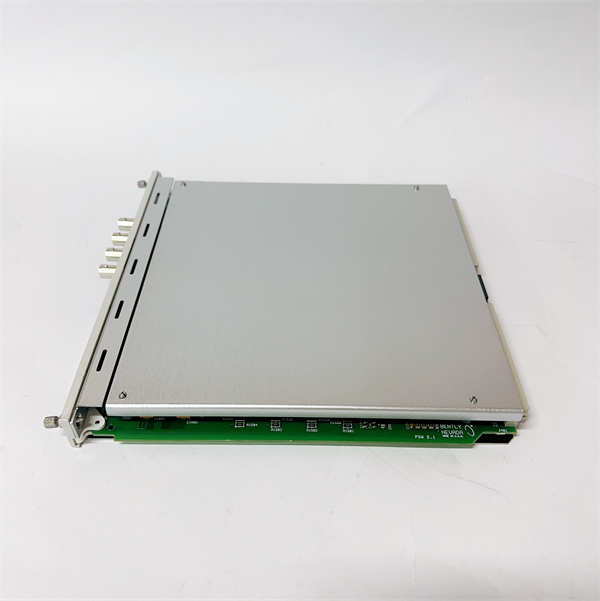

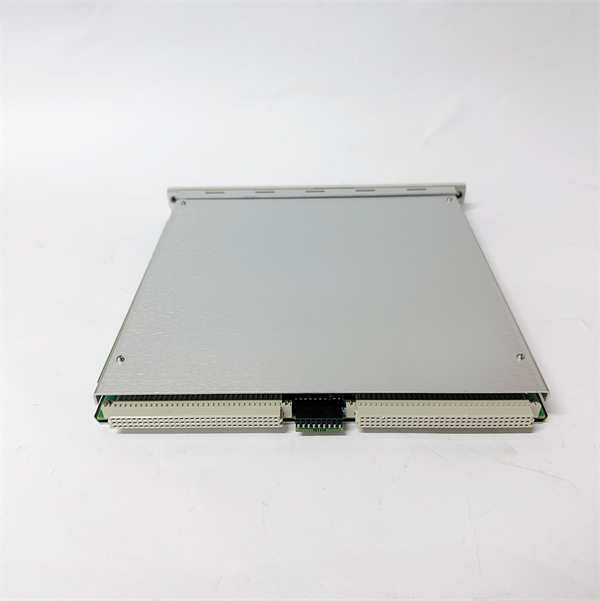

3500/64M (部件号：140734-05) 是本特利内华达（Bently Nevada，现属贝克休斯旗下）3500机械保护系统系列中的一款双通道模拟输出接口模块。该模块从框架中的振动监测模块（如3500/42M）接收数据，并将其转换为标准的4-20mA模拟信号，输出至DCS或PLC系统，用于显示、记录或参与闭环控制，是连接机械保护系统与过程控制系统的关键桥梁。

应用场景：

在一座大型化工厂的关键离心式压缩机机组中，操作人员需要在DCS控制室内实时监控轴承振动值趋势，并希望在振动值升高时自动微调工艺参数（如降低负荷）以保护设备。3500/64M 模块在此扮演了“信号翻译官”的角色。它接收来自3500/42M振动监测模块处理后的通频振动数据，并将其转换为与振动量程成比例的4-20mA电流信号。这个信号被送入工厂的DCS，在操作员画面上显示为直观的振动棒图或趋势曲线。同时，DCS可以设定报警点，当信号超过设定值时自动触发控制逻辑，实现初步的预防性操作，从而在安全仪表系统（SIS）触发全厂级联锁停机前，为操作员提供干预机会，避免非计划停机。

核心参数速览：

技术原理与创新价值：

创新点1： 安全、可靠的信号隔离与转换。3500/64M 模块的核心价值在于其提供了电气隔离的、高精度的信号转换。它将3500框架内部的专用数据总线信号，安全地转换为过程工业通用的4-20mA标准信号。这种隔离防止了DCS侧的干扰影响关键的机械保护系统，确保了保护框架的独立性和可靠性。创新点2： 双重输出与诊断功能。模块不仅提供用于控制的4-20mA比例输出，还提供了一个独立的“缓冲传感器输出”。这个输出允许维护人员在不中断系统的情况下，连接离线式数据采集器或在线诊断系统（如System 1™），用于进行详细的频谱分析等高级诊断，而无需从现场传感器另接线路，极大方便了状态监测工作的开展。创新点3： 灵活的配置与状态可视化。用户可以通过3500组态软件灵活设置每个输出通道对应的振动量程（如0-100μm或0-10mm/s），使其完美匹配DCS侧的量程设置。模块前面板清晰的LED指示灯，可以直接反映对应通道的振动状态（正常、报警、危险），提供了直观的本地状态指示。

应用案例与行业价值：

某大型炼油厂的重油催化裂化装置中，主风机机组配备了完整的3500系统。通过3500/64M 模块，将风机的振动信号引入DCS。操作员发现其中一侧轴承的振动值在DCS趋势图中呈现缓慢爬升的态势。虽然未达到3500系统本身的停机值，但这一趋势引起了警觉。维护团队利用64M 模块的缓冲输出口连接便携式分析仪，确诊为转子存在轻微的不平衡。工厂于是利用计划停车机会进行了在线动平衡，成功将振动值降至优良水平，避免了一次可能因振动恶化导致的意外停机，保障了装置长达数年的连续运行周期，经济效益显著。

相关产品组合方案：

要充分发挥3500/64M 模块的功能，需与以下3500系统组件协同工作：

· •振动监测模块： 如3500/42M（4通道振动监测器），为64M 提供经过处理的振动数据。

· •机架与电源： 如3500/15 电源模块、3500/20 框架接口模块和机架。

· •传感器系统： 如3300 XL 8mm 电涡流传感器系统，是振动信号的来源。

· •上位机软件： 本特利系统1™（System 1™）软件，用于高级数据管理和诊断。

· •DCS/PLC系统： 接收64M 输出的4-20mA信号，用于监控和控制。

安装维护与全周期支持：

3500/64M 模块的安装必须在系统断电情况下，由专业人员进行。将其插入3500机架的指定槽位，并通过组态软件将其与对应的监测模块（如42M）通道进行关联和量程配置。接线时，需使用屏蔽双绞线连接至DCS模拟量输入卡，并做好屏蔽层接地。日常维护主要是观察模块指示灯状态，并定期（如在大修期间）使用标准电流信号源对输出通道进行精度校验。
