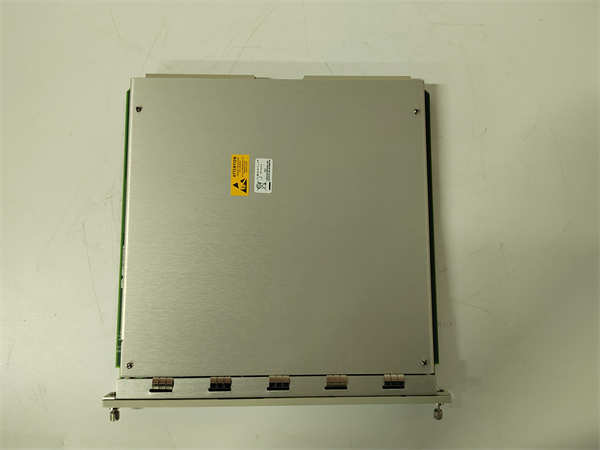

BENTLY NEVADA 3500-60 163179-01 是贝克休斯旗下Bently Nevada公司生产的一款转速/键相器模块，属于3500机械保护系统的重要组成部分。该模块的核心功能是接收键相传感器的信号，为系统提供精确的转速测量和相位参考，是所有旋转机械振动分析、动平衡校正及故障诊断不可或缺的“计时基准”。

应用场景:

在一座大型化工厂的蒸汽轮机驱动的大型压缩机组旁，运维工程师正准备进行在线动平衡校正。此时，BENTLY 3500-60 163179-01 模块发挥着至关重要的作用。它通过安装在转子上的键相传感器，在转子每旋转一周时捕获一个精确的脉冲信号。这个脉冲信号不仅提供了精确的转速值，更重要的是，它为同时采集的振动波形数据提供了一个绝对的相位参考点。工程师可以准确判断出不平衡质量所在的角度位置，从而指导在配重平面上添加或移除配重块，实现快速、精准的平衡校正，避免了耗时费力的停机拆解。

**核心参数速览:

技术原理与创新价值:

· •创新点1：提供振动分析的“时间原点”。 3500-60 163179-01 的核心价值在于它将振动数据与转子的物理位置关联起来。没有键相信号，振动波形只是一条随时间变化的曲线；有了键相信号，系统就能确定振动的峰值点相对于转子上的键相槽（或反光带）的位置，即相位角。这是诊断不平衡、不对中、轴裂纹等机械故障的基础。

· •创新点2：高精度与高可靠性信号调理。 该模块内置先进的信号调理电路，能够处理来自涡流传感器的原始射频信号，并将其转换为清晰、稳定的方波脉冲。即使在高转速或信号微弱的情况下，它也能准确触发，避免了误测和漏测，确保了转速和相位数据的可靠性。

· •创新点3：系统级的同步与集成。 3500-60 模块提供的键相脉冲不仅用于自身转速测量，还通过3500背板广播给框架内的所有振动监测模块（如3500/42）。这使得所有通道的振动数据采集都能严格同步，为后续的多点振动分析、模态分析等高级诊断功能提供了可能，极大地提升了整个3500系统的诊断能力。

应用案例与行业价值:

在某发电厂的燃气轮机大修后启动过程中，振动监测系统显示低压转子振动值偏高。

· •应用流程： 运维团队利用 BENTLY 3500-60 163179-01 模块提供的精确相位信息，结合振动监测器的波形数据，进行了在线分析。分析结果显示，振动的主要成分是1倍频，且相位稳定，明确指向转子存在不平衡问题。

· •行业价值： 基于 3500-60 提供的精准相位数据，工程师在无需停机的情况下，仅用数小时就完成了精确的在线动平衡校正，使振动值恢复到优秀水平。这不仅避免了二次停机带来的巨大发电损失，也防止了因振动过大对新维修的机组造成潜在损伤。客户评价：“3500-60键相模块就像医生的听诊器，它提供的基础数据是所有高级诊断的前提，其准确性至关重要。”

相关产品组合方案:

1. 1.BENTLY 3300/180-50-00：涡流传感器，是产生键相信号的源头，需与 3500-60 配套使用。

2. 2.BENTLY 3500/42：瞬态数据接口模块，依赖 3500-60 的键相脉冲来同步捕获振动波形。

3. 3.BENTLY 3500/20：振动监测器，使用转速值进行报警的百分比跳闸设置，需要 3500-60 的转速输入。

4. 4.BENTLY 3500/25：轴位移监测器，在某些分析中也需要相位参考。

5. 5.BENTLY 3500/15：机架接口模块，管理整个框架，包括 3500-60 模块。

6. 6.Bently System 1* 软件：用于进行高级诊断分析，其分析基础正是 3500-60 提供的相位和转速数据。

安装维护与全周期支持:

BENTLY 3500-60 163179-01 模块的安装需插入3500框架的任意可用插槽（除RIM模块专用插槽外）。配置需要通过3500组态软件完成，包括设置传感器类型、脉冲数等参数。
