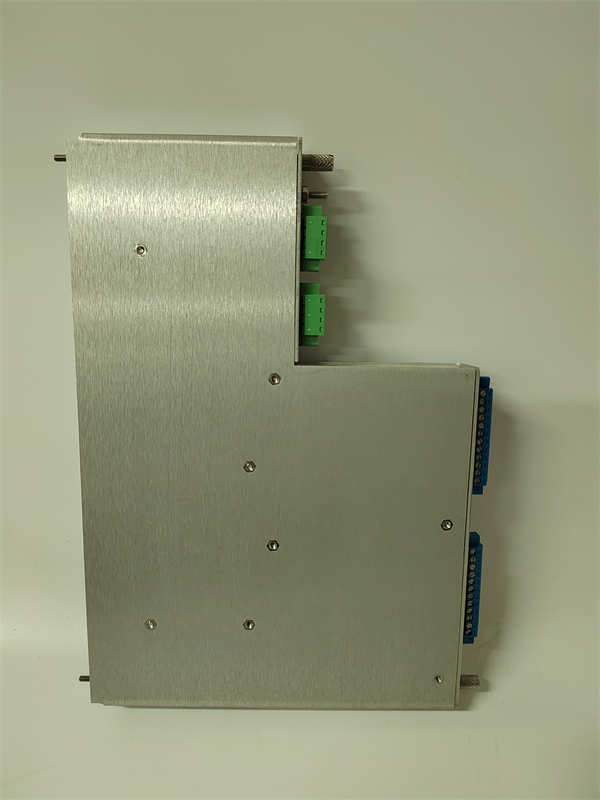

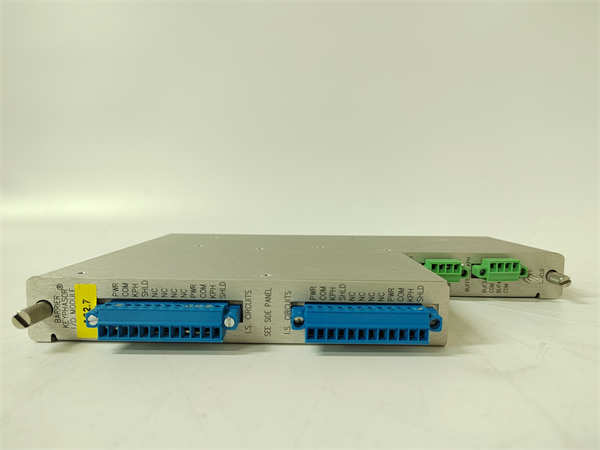

BENTLY 135473-01

BENTLY NEVADA 135473-01 是贝克休斯旗下Bently Nevada公司生产的一款双通道振动监视器模块，属于经典的3500机械保护系统。该模块能够同时监测两个独立的振动信号，通常用于监测旋转机械同一个轴承座的两个正交方向（如X和Y方向）的径向振动，为设备提供连续的状态监测和可靠的自动保护。

应用场景:

在大型石化厂的原料泵区，一台关键的多级离心泵正输送着高温高压的原料。在其非驱动端轴承座上，成90度安装了两个涡流传感器，分别监测垂直和水平方向的振动。这两个传感器的信号线接入同一个 BENTLY 135473-01 双通道模块。操作员在中控室不仅能分别看到两个方向的振动值，更能通过模块计算的通频幅值，全面掌握轴承的运行状态。当泵轴出现轻微不对中时，水平方向的振动会首先显现出增长趋势，135473-01 模块及时发出预警，使维护团队有机会在计划内停机时进行调整，避免了故障扩大和意外停产。

核心参数速览:

技术原理与创新价值:

· •创新点1：两点协同监测与诊断优势。 135473-01 的双通道设计使其能够同步监测轴承的X和Y方向振动。这不仅提供了更全面的设备健康视图，而且通过比较两个方向的振幅和相位，可以为诊断不对中、轴弯曲等特定故障提供关键线索，其价值远高于两个独立的单点监测。

· •创新点2：集成化的信号处理与安全逻辑。 模块内部对每个通道的信号进行高精度的数字化处理，并应用可配置的报警延时、报警锁存等逻辑。其“危险”停机信号通常通过硬接线直接驱动保护回路，确保安全响应的最高优先级和速度，同时将用于监控的4-20mA信号送至DCS，实现了控制与保护的安全分离。

· •创新点3：模块化带来的灵活性与易维护性。 作为3500系统的一部分，135473-01 享有系统的所有优势。它可以与框架内的键相器模块（如3500/60）协同工作，实现带相位的振动分析。模块化的设计使得配置、更换和维护都非常简便，前面板的状态指示灯可以快速定位故障通道，大大缩短了平均修复时间。

应用案例与行业价值:

在某热电厂的引风机监测系统改造中，为每台引风机的两个主轴承配备了 BENTLY 135473-01 模块。

· •应用流程： 每个轴承的X、Y方向振动信号接入一个 135473-01 模块。风机启动后，模块持续监测振动值。在一次定期检查中，系统显示1号风机自由端轴承的Y向振动值缓慢接近警告线，而X向值正常。

· •行业价值： 运维人员根据这一特征，判断可能存在轴承座松动或基础框架刚性不均的问题。利用计划停机机会进行紧固和调整后，振动值恢复正常。这次基于 135473-01 精确数据的预警和诊断，成功避免了一次因振动过大可能导致风机叶片损坏的严重事故，保障了电厂的稳定供电。

相关产品组合方案:

1. 1.BENTLY 3500/15：机架接口模块，是整个框架的管理者，135473-01 通过它与上位机通信。

2. 2.BENTLY 3500/60：键相器模块，为 135473-01 提供转速和相位参考，实现高级诊断。

3. 3.BENTLY 125840-01：前置器，将涡流探头信号调理后送给 135473-01。

4. 4.BENTLY 330104-00-xx-xx：8mm涡流探头，是振动信号的源头。

5. 5.BENTLY 3500/32：继电器模块，接收 135473-01 的“危险”信号，驱动现场停机设备。

6. 6.Bently System 1* 软件平台：用于远程监控 135473-01 的数据、进行趋势分析和存储历史事件。

安装维护与全周期支持:

BENTLY 135473-01 模块采用标准的3500系统模块化设计，安装时只需将其插入框架的可用插槽并锁紧。所有配置通过专用的3500组态软件完成，过程清晰直观。日常维护主要关注前面板LED状态指示，并定期通过软件检查通道趋势。
