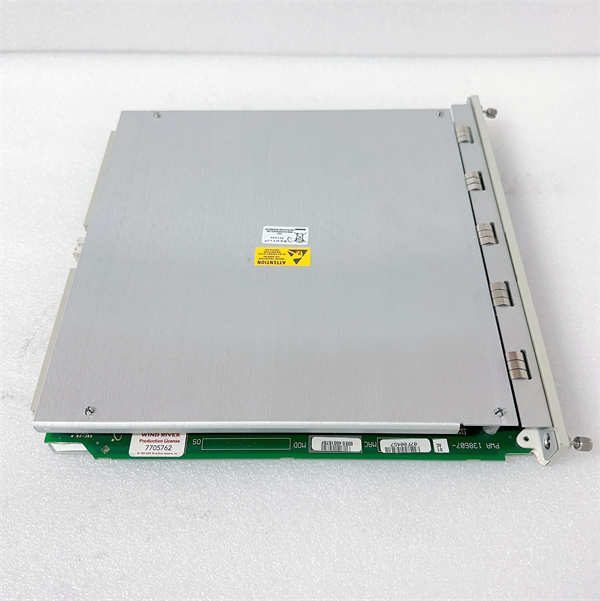

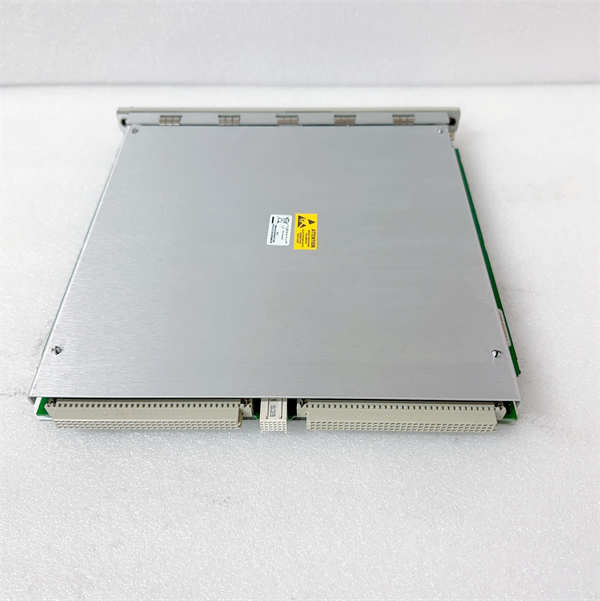

3500/22M （部件号：138607-01）是Bently Nevada（现属贝克休斯旗下）3500系列机械保护系统的一款关键组件——框架接口模块。该模块是3500机架与外部主机（如DCS、PLC或监控系统）之间的通信网关，负责传输机架内所有监测模块（如振动、温度模块）的数据，并接收来自主机的配置和命令。

应用场景

在大型石化企业的催化裂化装置中，主风机机组的安全运行至关重要。3500监测系统通过多个模块实时采集风机的振动、位移、温度等参数。3500/22M 框架接口模块作为系统的"发言人"，持续将机架内所有监测模块的处理结果（包括实时值、报警状态等）通过Modbus TCP/IP等协议传输至分散控制系统。当振动值接近危险阈值时，3500/22M 会立即将报警信号发送至DCS，提示操作人员注意，为设备安全运行提供保障。

核心参数速览

技术原理与创新价值

创新点1：双以太网端口冗余设计。 3500/22M 模块提供两个独立的以太网端口，支持网络冗余配置。当主网络路径发生故障时，通信可自动切换到备用路径，确保与主控系统的连接不中断，极大提高了系统的可靠性。创新点2：支持多种通信协议。 该模块原生支持Modbus TCP/IP协议，可轻松集成到大多数DCS和PLC系统中。同时支持Bently Nevada的专用协议，便于与系统软件及其他本特利设备通信。创新点3：智能框架管理功能。 3500/22M 不仅负责数据通信，还管理整个框架的运作，包括模块配置、软件升级和系统诊断。通过前面板的LED指示灯，维护人员可快速判断模块运行状态。

应用案例与行业价值

某发电厂在汽轮机监测系统改造项目中，采用3500/22M 框架接口模块升级原有的监测系统。改造后，机组振动数据通过3500/22M 的双以太网端口实时传输至DCS，实现了对汽轮机组的全方位监测。电厂维护工程师表示："3500/22M 模块的稳定运行确保了监测数据的不间断传输，其双网口冗余设计为机组安全添加了双重保障。"

相关产品组合方案

1. 1.1.3500/15 电源模块：为整个框架提供可靠电力

2. 2.2.3500/42M 振动监测模块：采集机械振动数据

3. 3.3.3500/93M 转速模块：监测轴转速和键相

4. 4.4.3500/95M 通信网关：扩展通信接口能力

5. 5.5.System 1 软件平台：企业级设备状态监测

6. 6.6.3300 XL 8mm 传感器：振动信号采集探头

安装维护与全周期支持

3500/22M 模块采用标准的3500框架安装方式，配置工作需使用Bently Nevada专用软件。日常维护主要包括定期检查模块指示灯状态、网络连接状况，以及定期进行通信测试。建议每半年对模块运行状态进行一次全面检查。
