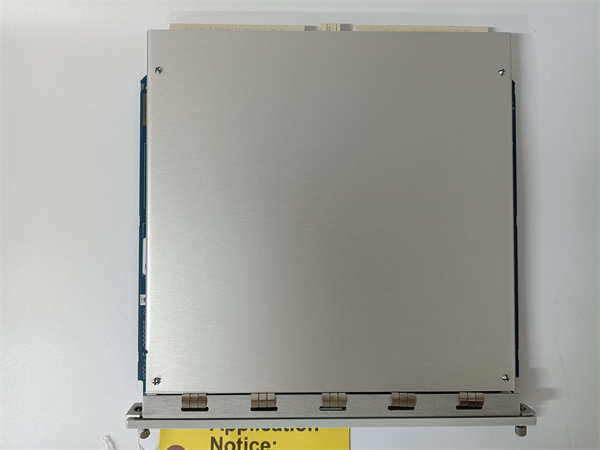

3500/22M 288055-01 BENTLY

3500/22M 288055-01 是贝克休斯旗下本特利内华达公司为其旗舰产品3500系列机械保护系统设计的一款框架接口模块。该模块作为整个3500机架与外部工厂控制系统的通信网关，负责汇集机架内所有监测模块的数据，并提供关键的监测与控制功能。

应用场景：

在大型炼化厂的关键原料气压缩机厂房中，3500系统负责监控压缩机的轴振动、轴位移、温度等数十个参数。3500/22M 288055-01 框架接口模块被安装在3500机架的指定槽位中。它通过高速背板持续收集来自如3500/25（振动监测器）和3500/45（温度监测器）等模块的实时数据、报警状态和动态波形。然后，它将这些关键信息通过Modbus TCP/IP或以太网全局数据等协议，实时上传至工厂的分布式控制系统和资产性能管理平台。当压缩机振动接近危险值时，3500/22M 确保报警信号毫秒不差地送达DCS，触发紧急停机，防止设备损坏。同时，它也将数据送往本特利的System 1®软件，供专家进行故障诊断和预测性维护分析。

核心参数速览：

技术原理与创新价值：

创新点1：系统集成的核心枢纽。3500/22M 的核心价值在于其作为3500机架的“大脑”和“发言人”。它通过框架背板与机架内每一个I/O模块和监测模块进行高速、可靠的内部通信，将所有分散的监测数据整合到一个统一的数据流中。这种架构简化了系统布线，并提供了一个单一、强大的对外通信接口，极大方便了与上层信息系统的集成。创新点2：双重角色：通信网关与冗余监测器。与其他单纯的通信模块不同，3500/22M 具备双重功能。除了作为主通信网关外，它还可以被配置为一个功能完整的双通道监测器，用于处理如转速、加速度或过程变量等信号。这种灵活性允许用户最大化利用框架槽位，在单一框架内实现更复杂的保护与监测策略。创新点3：高可靠性设计与冗余支持。模块支持冗余配置。用户可以在一套3500系统中配置两个3500/22M模块，一个作为主模块，另一个作为热备用。当主模块发生故障时，备用模块会自动无扰切换，确保与工厂控制系统的通信永不中断，这对于要求绝对可靠的关键设备保护至关重要。

应用案例与行业价值：

某大型核电站的汽轮发电机组采用Bently Nevada 3500系统进行全方位保护。系统中配置了冗余的3500/22M 288055-01模块。在一次例行测试中，主3500/22M模块因内部电源异常发生故障，冗余的备用模块立即接管了所有通信任务，整个过程对DCS的监控画面没有任何扰动，机组持续稳定运行。维护人员得以在计划内停机时从容更换故障模块。电厂仪控专家评价：“3500/22M的冗余设计和无缝切换功能，为我们提供了最高级别的信心。它不仅是数据通道，更是保护系统可靠性的重要一环，确保了机组的安全万无一失。”

相关产品组合方案：

1. 1.3500/25： 四通道振动监测器，是3500/22M主要的振动数据来源。

2. 2.3500/32： 单通道转速/键相器模块，为系统提供相位参考和超速保护信号。

3. 3.3500/42M： 瞬态数据接口模块，与3500/22M协同，用于捕获和记录启停机数据。

4. 4.3500/92： 通信网关模块，可作为3500/22M通信能力的补充或用于不同协议转换。

5. 5.3500/15： 电源模块，为整个框架，包括3500/22M，提供稳定电力。

6. 6.System 1®： 资产性能管理软件平台，是3500/22M所传送数据的最终分析中心。

7. 7.3300 XL 8mm 电涡流传感器系统： 前端的感知元件，其信号质量是整个监测链的基础。

安装维护与全周期支持：

BENTLY 3500/22M 288055-01模块的安装需由专业人员在系统规划下进行，确定其槽位并插入框架。配置通过本特利的专用软件完成，可设置通信参数、监测逻辑和继电器功能。模块支持热插拔，允许在系统不停机的情况下进行更换，极大提升了可维护性。
