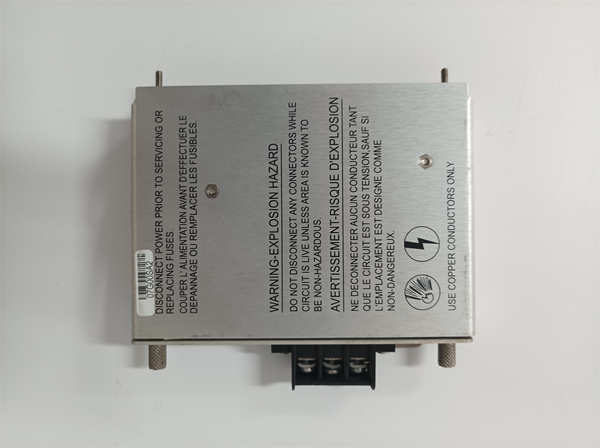

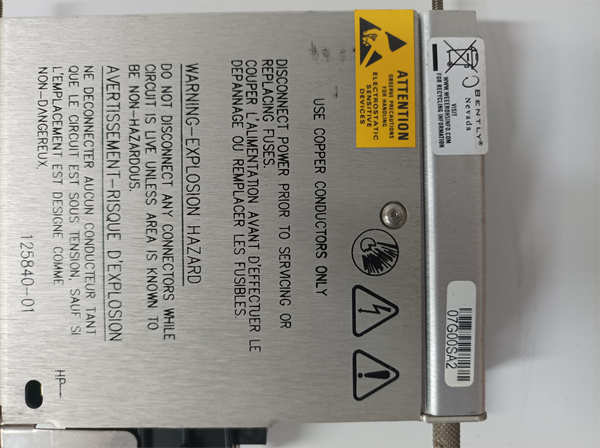

125840-01 BENTLY

BENTLY 125840-01 是贝克休斯旗下本特利内华达公司生产的一款用于3300 XL 8mm电涡流传感器系统的前置器。前置器是电涡流传感器系统的核心信号调理单元，负责为探头提供高频振荡电源，并处理探头返回的间隙信号，将其转换为与距离成比例的直流电压信号，供后续监测系统使用。

应用场景：

在一座大型化工厂的原料气压缩机厂房中，需要实时监测压缩机转子的轴振动和键相（转速）信号。安装在轴承箱上的3300 XL 8mm探头感知着轴表面的微小变化。连接探头的同轴电缆将微弱的信号传递到安装在附近接线盒内的BENTLY 125840-01前置器。前置器为探头提供稳定的射频电源，并精确地将探头与轴表面之间间隙的微小变化（代表振动或位移）转换成一路纯净的-2V到-18V DC的模拟电压信号（对应0到最大量程）和一路-24V DC的键相信号。这些信号被送往本特利3500系统进行连续监测，一旦振动超限，立即报警，为保护压缩机提供了最前端、最直接的数据依据。

核心参数速览：

技术原理与创新价值：

创新点1：高精度信号调理与线性化输出。125840-01前置器的核心功能是信号调理。它产生一个高频信号驱动探头线圈，当金属目标物（轴）靠近时，会吸收能量，改变探头线圈的阻抗和电感。前置器内的电路精确检测这一微小变化，并进行放大、解调和线性化处理，最终输出一个与间隙距离精确成比例的直流电压信号。其优异的线性度是保证整个测量系统精度的基础。创新点2：集成键相器通道与电源输出。该前置器的一个显著特点是集成了键相器功能。它不仅能处理振动/位移信号，还能在探头检测到键相槽或凸台时，输出一个干净的-24V DC方波脉冲。这个键相信号为系统提供了转速测量和相位参考，是进行动平衡、故障诊断和启停机分析的关键。同时，它还能为其他模块（如二次仪表）提供-24V DC电源。创新点3：环境适应性与可靠性设计。125840-01采用工业级元器件和坚固的外壳设计，能够承受控制柜内的温度波动、湿度变化和电气噪声干扰。其稳定的性能确保了长期运行的可靠性，为关键设备的连续监测提供了坚实保障。

应用案例与行业价值：

某大型火力发电厂在汽轮机超速保护系统中，采用本特利3300 XL 8mm探头和125840-01前置器监测转速。系统要求转速测量必须绝对准确可靠。在一次机组甩负荷试验中，转速瞬间升高，125840-01前置器快速、准确地输出了对应的键相信号，控制系统据此成功判断出转速状态，确保了机组安全。热工专业人员评价：“125840-01前置器性能非常稳定，多年来其输出的振动和键相信号几乎没有漂移。它的集成化设计（振动+键相）为我们节省了机柜空间和成本，是值得我们信赖的产品。”

相关产品组合方案：

1. 1.3300 XL 8mm 探头： 如330101-00-07-10-02-00，是信号感知源头，必须与125840-01配套使用。

2. 2.同轴延伸电缆： 如330130-040，用于连接探头和前置器。

3. 3.本特利 3500 系统： 如3500/42（瞬态数据接口模块），接收125840-01传来的信号进行监测和保护。

4. 4.本特利系统 1® 软件： 资产性能管理平台，用于高级诊断和分析125840-01监测的数据。

5. 5.安装工具： 如探头安装套件，确保探头安装精度。

安装维护与全周期支持：

BENTLY 125840-01前置器通常安装在防护等级为IP54或更高的接线盒内。安装时需确保电源极性正确，输入/输出接线牢固，并做好接地。日常维护主要是检查其工作状态指示灯（如有）和测量其输出电压是否正常。定期系统校验时，会使用千分尺对整个测量回路（探头-前置器）进行校准。
