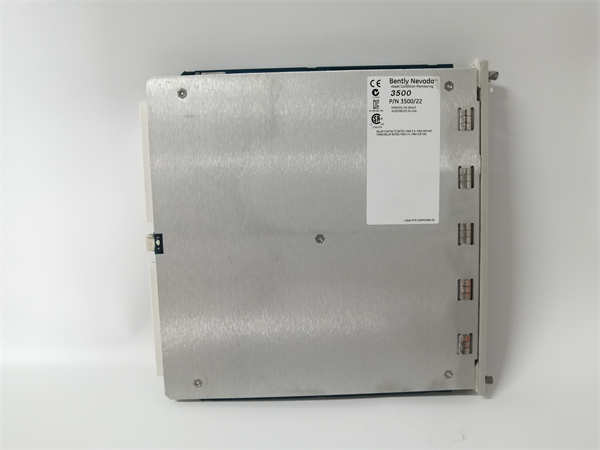

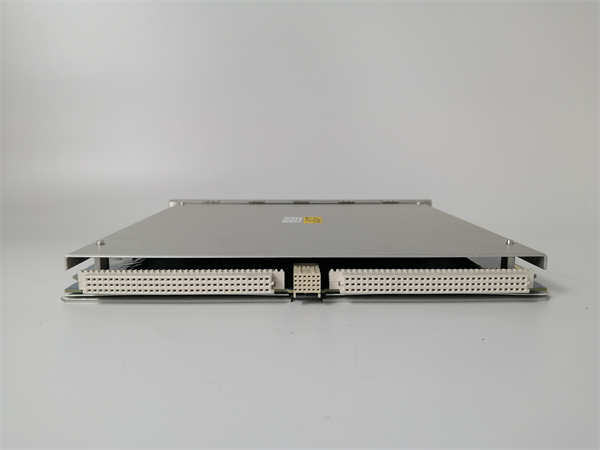

BENTLY 3500/22M 288055-01

BENTLY 3500/22M 288055-01 是贝克休斯（Baker Hughes）旗下本特利内华达（Bently Nevada）公司为其3500系列机械保护系统设计的一款关键框架接口模块。该模块作为整个3500机架的通信枢纽和管理核心，承担着机架内部模块间数据交换、与外部控制系统（如DCS/PLC）通信以及可选的双通道监测功能。

应用场景：

在某大型化工厂的原料气压缩机厂房中，3500系统实时监测着压缩机组轴的振动、位移、温度等数十个参数。BENTLY 3500/22M 288055-01框架接口模块被安装在3500机架的最左侧槽位。它通过高速背板通信，持续采集来自振动监测器（如3500/25）、温度监测器（如3500/45）等模块的实时数据、报警状态和动态波形。然后，它将机架内所有关键信息通过Modbus TCP/IP或以太网全局数据等协议，上传至工厂的分布式控制系统（DCS）和资产性能管理平台（如System 1®）。当压缩机振动值接近危险区时，3500/22M确保报警信号毫秒不差地送达中控室，为操作员提供关键决策信息，同时其内置的双通道监测功能可直接参与简单联锁逻辑，构成系统安全的重要防线。

核心参数速览：

技术原理与创新价值：

创新点1：高效的机架数据集成与协议转换。3500/22M的核心价值在于其作为3500机架的“数据集中器”和“翻译官”。它通过背板与机架内每一个监测模块（如振动、温度、转速模块）进行高速、可靠的内部通信，将所有分散的监测数据整合到一个统一的数据流中，并将本特利内华达的专用协议转换为DCS/PLC可识别的标准工业协议（如Modbus TCP/IP），实现了监测系统与控制系统的无缝集成。创新点2：双重功能：通信网关与冗余监测器。与其他纯通信模块不同，3500/22M具备双重功能。除了作为主通信网关外，它还可以被配置为一个功能完整的双通道监测器，用于处理如转速、加速度或过程变量等信号。这种灵活性提高了槽位利用率，允许在单一框架内实现更复杂的保护与监测策略。创新点3：高可靠性设计与强大的诊断能力。模块支持冗余配置（可安装两个3500/22M实现热备份），当主模块故障时，备用模块可无缝切换，确保通信不中断。其全面的自诊断功能可监控模块状态、通信状态及网络连接，并通过前面板LED指示灯和通信报文实时上报系统健康状况，便于实施预测性维护。

应用案例与行业价值：

某核电站的汽轮发电机组保护系统采用以BENTLY 3500/22M 288055-01为通信核心的3500系统。在一次定期维护中，主3500/22M模块需要更换。得益于模块的热插拔功能，维护人员在系统不停机的情况下完成了更换，机组监控无任何扰动。电厂仪控工程师表示：“3500/22M模块的稳定性和热插拔特性极大提升了系统可用性。其丰富的通信协议选项使我们能轻松将振动数据集成到电厂SIS系统中，为设备状态检修提供了关键数据支撑。”

相关产品组合方案：

1. 1.BENTLY 3500/42M： 瞬态数据接口模块，与3500/22M协同，用于捕获和记录启停机数据。

2. 2.BENTLY 3500/92： 通信网关模块，可作为3500/22M通信能力的补充。

3. 3.BENTLY 3500/15： 电源模块，为整个框架提供电力。

4. 4.BENTLY 3300 XL 8mm 电涡流传感器系统： 前端的感知元件。

5. 5.BENTLY System 1®： 资产性能管理软件平台，是3500/22M数据的上层分析中心。

安装维护与全周期支持：

BENTLY 3500/22M 288055-01模块的安装需在系统规划下进行，确定其槽位并插入框架。配置通过本特利的组态软件完成。模块支持热插拔更换。日常维护主要是保持框架通风和定期检查模块状态指示灯。
