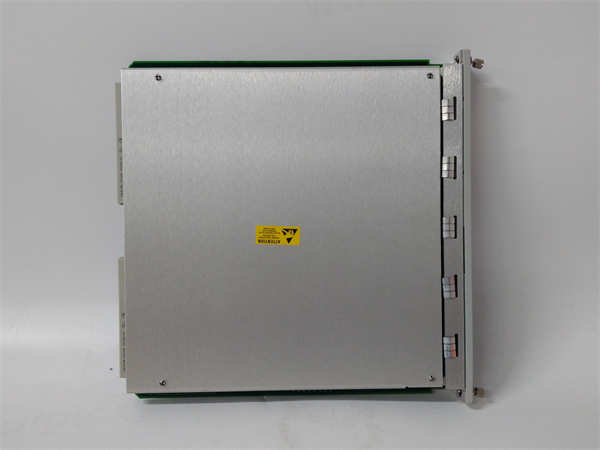

3500/92 BENTLY

BENTLY 3500/92 是本特利内华达公司为其3500机械保护系统设计的一款高性能通信网关模块。它作为3500机架与上层工厂网络之间的关键接口，负责将振动、位移、温度等关键状态监测数据转换为标准工业协议，实现与DCS、PLC、资产管理系统等平台的无缝数据集成。该模块以其强大的协议支持、可靠的数据传输和灵活的配置能力，成为构建现代化设备健康管理系统的核心组件。

应用场景

在华南某大型核电站的汽轮发电机组监控系统中，BENTLY 3500 系统实时监测着机组轴振、盖振、偏心、键相等数十个关键参数。运行部门需要将这些数据实时接入全厂SIS（监控信息系统）进行性能分析和趋势预测，同时要求DCS能够接收重要的报警信号。通过在3500机架中安装 BENTLY 3500/92 通信网关，它通过以太网端口与工厂光纤环网连接，一方面以Modbus TCP协议向SIS服务器传输完整的监测数据，另一方面通过硬接线将关键报警信号送至DCS，成功构建了从设备层到管理层的完整数据通道，为状态检修决策提供了坚实的数据基础。

核心参数速览

技术原理与创新价值

创新点1：多协议并行处理与智能数据映射。 3500/92 模块内置强大的通信处理器，能够同时运行多种工业协议栈。它通过3500框架背板实时采集所有监测器模块（如3500/42M振动监测器、3500/25键相器）的数据，并按照用户预先定义的映射关系，将这些数据转换为标准的Modbus TCP寄存器或EtherNet/IP标签，使上层系统能够像访问普通PLC一样访问3500系统的数据。创新点2：高可靠性通信与数据完整性保障。 模块采用双以太网端口设计，支持网络冗余配置，确保通信链路的可靠性。其数据传输机制包含完整的数据校验和超时重传功能，保证关键监测数据不丢失。同时，模块能够将框架中所有模块的配置信息一并上传，为上层系统提供完整的设备健康上下文。创新点3：无缝系统集成与简化工程配置。 3500/92 与本特利System 1 资产性能管理软件深度集成，可实现配置自动上传和数据分析。其配置工具提供直观的图形化界面，用户只需拖拽即可完成数据点映射，大大简化了系统集成和调试的复杂度。

应用案例与行业价值

在华东某大型钢铁集团的高线轧机主传动系统状态监测项目中，需要将多台轧机电机和齿轮箱的振动监测数据集成到中央设备管理平台。项目为每套BENTLY 3500系统配置了 3500/92 通信网关。应用流程： 3500/92 网关通过工厂网络将各轧机监测点的实时振动值、报警状态和波形频谱数据传输至中央服务器。设备管理人员可通过网页界面或专用客户端查看任何一台设备的运行状态，系统自动生成健康报告和维护建议。带来的改进： 系统实施后，设备非计划停机时间减少45%，维修成本降低30%。基于精确的振动趋势数据，维修团队将一起主轴轴承故障消除在萌芽状态，避免了约200万元的设备损坏。设备总监评价："3500/92 网关让我们的设备管理实现了从'被动检修'到'主动预防'的革命性转变，它是我们构建智慧工厂设备管理体系的关键一环。"

相关产品组合方案

1. 1.BENTLY 3500/42M 振动监测器：3500/92 的主要数据来源之一。

2. 2.BENTLY 3500/25 键相器模块：提供转速和相位参考信号。

3. 3.BENTLY 3500/32 轴向位置监测器：与 3500/92 配合用于位移监测。

4. 4.BENTLY 3500/15 电源模块：为整个框架和 3500/92 网关供电。

5. 5.BENTLY System 1 软件平台：3500/92 数据的理想上层应用。

6. 6.工业网络交换机：构建连接 3500/92 的可靠网络环境。

7. 7.第三方DCS/PLC系统：如艾默生DeltaV、霍尼韦尔PKS，通过 3500/92 接收监测数据。

安装维护与全周期支持

BENTLY 3500/92 通信网关模块必须安装于3500框架的兼容插槽中。安装前需确认框架型号和固件版本兼容，并确保所有连接器稳固就位。网络配置时，需为模块分配固定的IP地址，并设置正确的子网掩码和网关，确保与目标系统的网络连通性。在日常维护中，建议定期检查网络连接状态和数据传输完整性。通过模块状态指示灯和配置软件监控运行状况。
