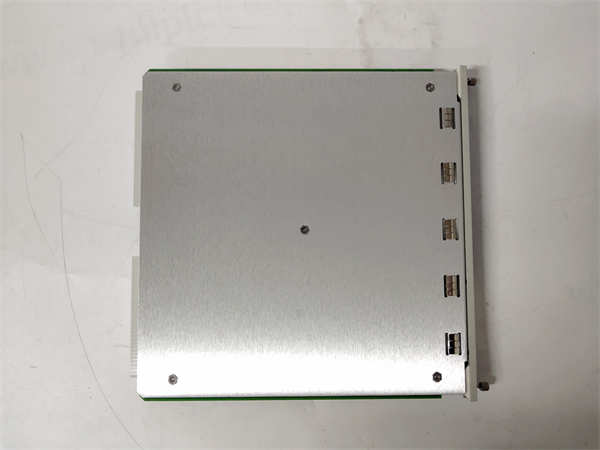

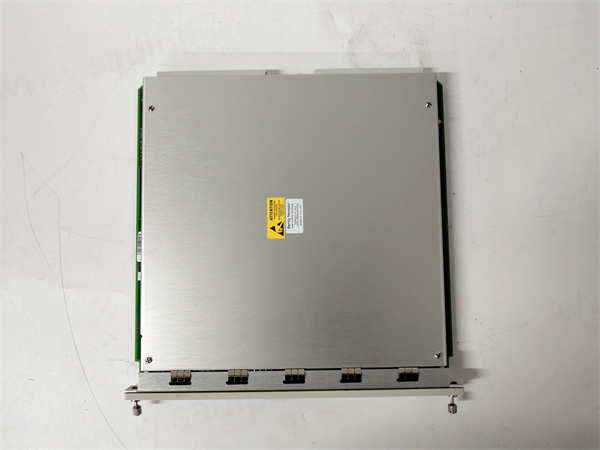

3500/32M BENTLY

3500/32M 是Bently Nevada（贝克休斯旗下）3500系列状态监测系统中的转速键相模块。该产品专门用于旋转机械的转速监测、相位测量和键相保护，是工业设备预测性维护的关键组件。

应用场景：

在大型发电厂的汽轮发电机组监测中，BENTLY 3500/32M 转速键相模块实时监测机组转速，并在键相器脉冲到达时采集振动相位信息。当转速超过设定值时，模块会发出报警或触发停机保护。同时，通过精确的相位测量为动平衡校正提供关键数据，确保机组安全稳定运行。

核心参数速览：

技术原理与创新价值：

创新点1：高精度转速测量与相位检测。 3500/32M 采用先进的数字信号处理技术，能够精确测量旋转机械的转速，并在键相器脉冲到达时同步采集振动相位，为故障诊断和动平衡校正提供关键数据。创新点2：多重保护功能。 模块提供可编程的超速保护、零转速检测和加速度监测，确保设备在启动、运行和停机过程中的安全。创新点3：智能自诊断与信号验证。 持续监测传感器状态和信号质量，提供早期故障预警，防止因传感器故障导致的误报警或误停机。

应用案例与行业价值：

案例：化工厂离心压缩机组监测系统升级某石化企业氢压机机组升级状态监测系统，选用BENTLY 3500/32M 模块进行转速和键相监测。应用流程： 模块接收来自轴端键相器的脉冲信号，实时监测压缩机转速，同时在键相脉冲时采集各轴承的振动相位，为在线动平衡提供数据支持。带来的改进： 系统投用后，成功在一次开车过程中检测到转速波动，及时预警避免了设备损坏。客户评价："3500/32M 的高精度转速测量和可靠的键相功能，为我们的机组安全运行提供了重要保障。"

相关产品组合方案：

完整的3500监测系统包括：

· •3500/15： 电源模块

· •3500/20： 振动监测模块

· •3500/25： 温度监测模块

· •3500/92： 通信网关

· •3300 XL： 涡流传感器系统

· •系统软件： System 1® 软件

安装维护与全周期支持：

模块采用标准3500框架插拔式安装，支持在线热插拔。日常维护主要包括：

1. 1.定期检查键相传感器间隙和电缆连接

2. 2.校验转速测量精度

3. 3.检查键相信号质量

4. 4.备份系统组态参数
