3500/22M 288055-01 BENTLY

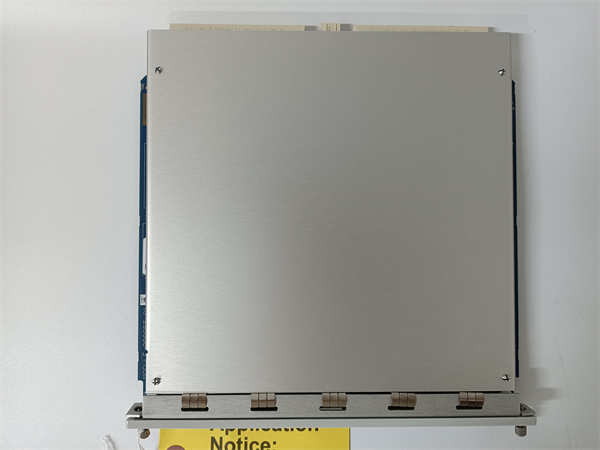

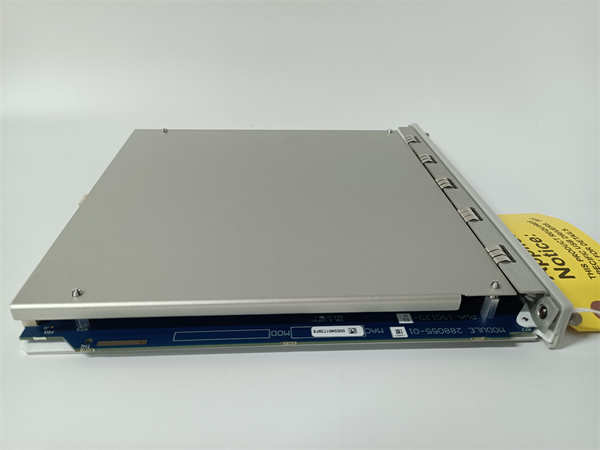

BENTLY 3500/22M 288055-01 是贝克休斯旗下Bently Nevada公司生产的3500系列状态监测系统的一款涡流传感器接口模块。该模块属于机械保护系统关键组件，专门用于处理来自涡流传感器的信号，实现对旋转机械的振动、位移、转速等关键参数的连续监测。

应用场景：

在大型炼油厂的催化裂化装置中，主风机是核心设备，其轴系振动状态直接关系到全厂安全生产。曾经因振动监测失灵导致风机轴承损坏，造成全线停产。在改造中，系统采用了 BENTLY 3500/22M 288055-01 模块来连接风机轴承处的涡流探头。它实时处理探头信号，精确监测轴的径向振动和轴向位移。一次，模块敏锐捕捉到振动值超限和相位异常，提前30分钟触发报警，为操作人员赢得了调整工况、避免停机抢修的关键时间，保障了装置长周期运行。

核心参数速览：

技术原理与创新价值：

· •创新点1：高精度涡流信号处理与调理。 BENTLY 3500/22M 288055-01 的核心功能是接收涡流探头产生的射频信号，并将其转换为精确代表机械间隙（位移）和振动（动态变化）的直流电压和交流信号。模块内部包含高精度的电路，能够线性化探头特性，并进行温度补偿，确保在整个测量范围内获得高精度的机械位置信息，为保护系统提供可靠的判断依据。

· •创新点2：全面的内置诊断与报警功能。 该模块不仅处理信号，还持续监测传感器系统本身的健康状态。它能检测探头间隙电压异常（提示探头磨损或安装问题）、传感器回路故障（如开路、短路）等。这些丰富的诊断信息能帮助维护人员提前发现监测系统自身的隐患，防止“误报警”或“不报警”，确保机械保护功能的可靠性。

· •创新点3：无缝集成于TMR高可靠性架构。 3500/22M 模块设计可与3500系统中的其他模块协同工作，支持构建三重模块化冗余（TMR）系统。在TMR配置中，三个相同的 22M 模块同时监测同一参数，采用“三选二”表决输出，即使单一模块故障，系统也能正确执行保护动作，为关键旋转机械提供了最高级别的可用性和安全性。

应用案例与行业价值：

在某天然气输送管线的离心式压缩机组上，集成商采用了基于 BENTLY 3500/22M 288055-01 的3500监控系统。该系统连续监测压缩机的轴振动、轴位移和键相。在一次启动过程中，22M 模块准确捕捉到由于轻微摩擦引起的振动频谱变化，并及时预警。运维团队根据振动数据和分析，在计划停机期间成功处理了隐患，避免了一次可能导致压缩机转子严重损坏的重大事故。管线维护总监评价：“3500/22M 模块提供的数据不仅用于保护，更是我们实现预测性维护、提升设备可靠性的核心。”

相关产品组合方案：

BENTLY 3500/22M 288055-01 是3500系统监测层的核心，需与以下产品配套使用：

· •BENTLY 3300/3300XL 系列涡流探头：如330101、330104等，用于直接感知机械状态。

· •BENTLY 延伸电缆：连接探头与前置器或框架接口。

· •BENTLY 3500/15 或 3500/22-01-01-00-00：电源模块，为框架供电。

· •BENTLY 3500/25 或 3500/33：监测器模块，处理报警和继电器输出。

· •BENTLY 3500/92：通信网关，将数据上传至上层系统。

· •BENTLY System 1 软件：用于高级诊断和状态分析。

· •BENTLY 前置器（若框架外安装）：为探头提供电源并处理初始信号。

安装维护与全周期支持：

BENTLY 3500/22M 288055-01 采用模块化设计，安装时需将其正确插入3500机架的指定槽位，并确保与监测器模块的槽位配置符合要求。现场探头和延伸电缆的接线必须严格按照手册要求，保证屏蔽和接地良好，以抗干扰。日常维护主要是通过3500框架软件或前面板监视器检查模块状态、报警设定点和传感器诊断信息。模块支持热插拔，可在系统运行时进行更换，但需遵循安全规程。
