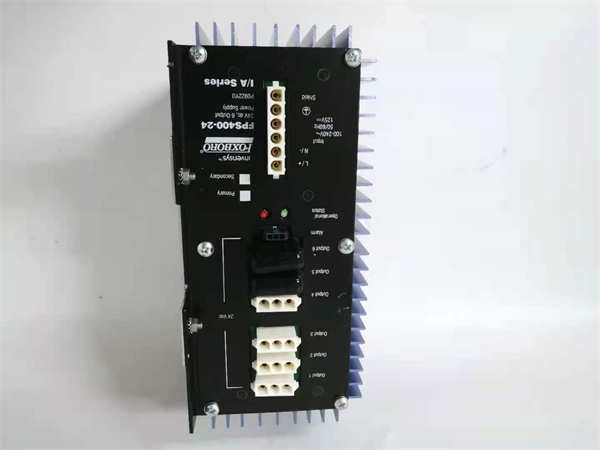

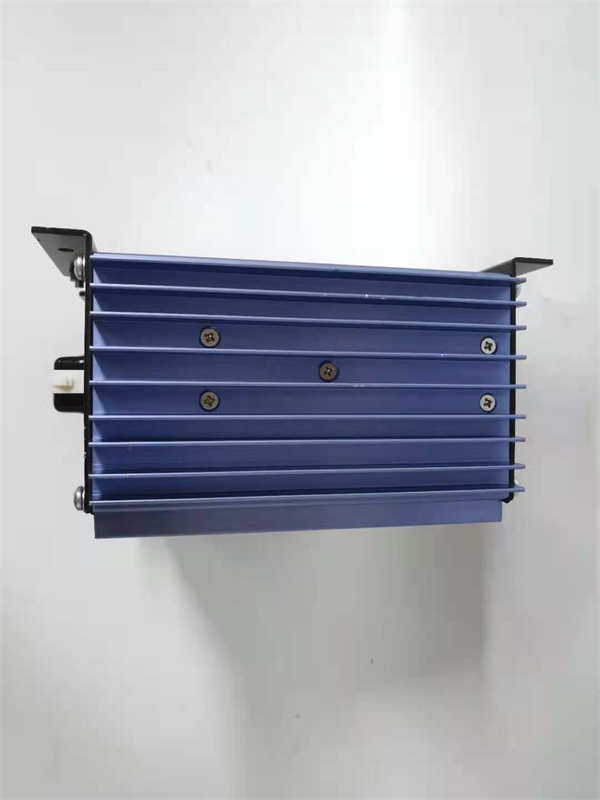

FOXBORO P0922YU FPS400-24

FOXBORO P0922YU FPS400-24 是施耐德电气（Schneider Electric）旗下FOXBORO品牌生产的一款高性能电源模块，专为I/A Series® 分布式控制系统（DCS）设计。该模块用于为DCS机柜中的控制器、I/O卡件等关键组件提供稳定、可靠的24VDC直流电源，是构建高可用性控制系统的核心供电单元。

应用场景：

在一座大型石化工厂的加氢裂化装置DCS控制室内，数个机柜中安装了大量的I/A Series控制处理器和I/O模块，这些电子设备是装置安全、稳定运行的“神经中枢”。任何微小的电源波动或中断都可能导致控制失灵，引发生产事故。FOXBORO FPS400-24 电源模块在此扮演着“动力心脏”的角色。它被安装在机柜的电源槽位中，通常采用“N+1”冗余配置（即多个电源模块并联，互为备份），将外来的交流市电（如120/230VAC）高效、纯净地转换为系统所需的24VDC。当某个电源模块因内部故障或外部电网波动而停止输出时，冗余的其他FPS400-24 模块能立即接管全部负载，实现供电的“无缝切换”，确保控制系统不会发生任何扰动。其前面板的状态指示灯能帮助运维人员快速定位故障模块，并支持热插拔更换，使得电源维护工作可以在不中断生产过程的前提下完成，极大提升了整个DCS系统的可用性。

**核心参数速览：

技术原理与创新价值：

创新点1：高效的功率转换与精确的电压调整。 FPS400-24 采用先进的开关电源技术，实现了高的转换效率（>90%），这不仅降低了自身能耗和发热量，也减少了对机柜冷却系统的压力。其优秀的线路调整率（<±1%）和负载调整率（<±1%）确保了即使在输入电压波动或负载电流大幅变化时，输出电压也能稳定在设定值，为敏感的电子控制设备提供了“洁净”的动力源，这是系统稳定运行的基础。创新点2：真正的N+1冗余与无损热插拔功能。 该模块的核心价值在于其支持并联冗余运行。多个FPS400-24 模块通过“OR-ing”二极管或主动均流电路并联工作，共同分担总负载。当其中一个模块故障时，其输出被自动隔离，其余模块立即承担起全部负载，实现零切换时间的备份。配合热插拔设计，维护人员可在系统不断电的情况下安全地更换模块，实现了电源系统的“零停机”维护，极大提升了DCS系统的可用性（Availability）。创新点3：全面的诊断与保护机制。 模块内置了过电压保护（OVP）、过电流保护（OCP）、短路保护（SCP）和过热保护（OTP）等多重保护电路。这些功能不仅保护电源模块自身免于损坏，更重要的是防止了因电源故障（如输出过压）而导致的后续昂贵控制设备的大面积损坏。清晰的状态指示灯为现场快速诊断提供了直观的依据。

应用案例与行业价值：

案例：某大型化工厂DCS系统电源改造项目。 该工厂核心生产装置的原DCS电源系统老化，单电源配置曾导致因雷击浪涌引起电源故障，造成装置非计划停车，经济损失巨大。改造采用基于FOXBORO FPS400-24 电源模块的“1+1”冗余供电方案。每个机柜配置两块FPS400-24 模块。在一次夏季雷雨天气中，电网发生剧烈波动，导致其中一块FPS400-24 的输入保护电路动作而停止输出。但由于冗余配置，另一块模块毫秒级内承担了全部负载，控制系统未受任何影响，装置平稳运行。维护人员根据故障模块的红色报警指示灯，在不停产的情况下完成了更换。工厂电气主管评价：“FPS400-24 的冗余方案给我们吃了一颗‘定心丸’。它的热插拔功能太实用了，现在进行电源维护再也不用申请停车了，系统供电的可靠性得到了质的飞跃。”

相关产品组合方案：

· ••I/A Series 机架与背板：如标准机箱，为FPS400-24 提供安装位置和电源分配总线。

· ••I/A Series 控制处理器：如CP60/FCP270，是FPS400-24 电源的主要负载。

· ••I/A Series I/O 模块：各类模拟量、数字量模块，依赖FPS400-24 提供的24VDC工作。

· ••上游配电单元：如输入空开/熔断器、电涌保护器（SPD），为FPS400-24 提供安全的前端保护。

· ••系统软件：FOXBORO I/A Series 组态软件，可用于监控系统电源状态（如电压、电流）。

· ••冗余模块：另一台FPS400-24，构成冗余配置。

安装维护与全周期支持：

FOXBORO P0922YU FPS400-24 电源模块的安装需由合格人员操作。在冗余系统中，安装或更换模块时，需确保模块在插入机架前处于关机状态。插入机架并确认连接牢固后，再开启该模块的输入电源开关，模块将自动启动并并入系统分担负载。日常维护主要是保持模块进风口和出风口的通畅，定期清理防尘网。通过模块前面板的LED指示灯（通常有POWER OK，ALARM，LOAD SHARE）监控其运行状态。若报警灯亮，应检查输入电源、负载情况及模块温度。在冗余系统中，可安全地进行在线更换。
