FOXBORO FBM230 P0926GU

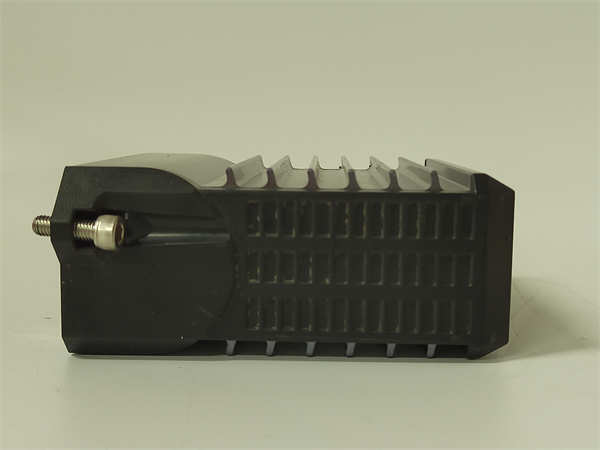

FOXBORO FBM230 P0926GU 是施耐德电气旗下福克斯波罗（FOXBORO） 品牌生产的一款模拟量输入模块，属于其I/A Series 分布式控制系统 的FBM（现场总线模块） 系列。该模块提供8路差分模拟量输入通道，专用于高精度地采集来自现场变送器的4-20mA、电压等信号，是将过程变量（如压力、温度、流量）转换为数字量并送入DCS进行控制和监控的关键前端组件。

应用场景

在一座大型炼油厂的常减压装置中，需要对分馏塔的各点温度和压力进行实时监控，这些参数是优化操作、保障安全的关键。数百台压力变送器和热电偶（配温度变送器）分布在各工艺管线，输出标准的4-20mA信号。过去采用多个单一通道的信号隔离器，接线复杂、成本高、占用空间大。通过在装置附近的现场机柜中安装FOXBORO FBM230模块，难题迎刃而解。单个FBM230模块即可采集8个模拟量信号，其高密度设计极大地节省了机柜空间。模块的高精度和出色的通道间隔离能力，有效防止了信号间的相互串扰，确保了每个监测点的数据准确性。FBM230通过现场总线将数据可靠地传输至控制室，为先进控制（APC）系统提供了稳定、准确的数据基础，帮助操作员精确调整工艺参数，最终提升了产品收率和能效。

核心参数速览

技术原理与创新价值

FOXBORO FBM230 P0926GU 的核心价值在于其在恶劣工业环境下提供了高密度、高精度且高度可靠的模拟信号采集能力。创新点1：高精度ADC与智能信号调理。 模块采用16位高精度模数转换器（ADC），并对每路通道配备独立的可编程增益放大器（PGA），可根据选择的量程（如4-20mA或±5V）自动优化信号放大倍数，最大化利用ADC的动态范围，从而获得极高的测量精度和线性度。创新点2：卓越的通道隔离与抗干扰性能。 FBM230 的通道采用组隔离技术，有效消除了不同信号源地之间的电位差（共模电压）带来的干扰，特别适用于长线传输或地电位浮动的现场信号。高的共模抑制比（CMRR）确保了在嘈杂的工业电磁环境中仍能采集到“洁净”的信号，这是保证DCS系统数据准确性的关键。创新点3：真正的分布式I/O架构与高可靠性。 作为FBM系列成员，FBM230 可直接安装在靠近现场的机柜中，避免了模拟信号长距离传输至中央控制室所带来的信号衰减和干扰问题。这种分布式架构提高了信号质量，同时模块本身采用工业级元件和坚固设计，平均无故障时间（MTBF）长，适合连续过程工业的苛刻要求。

应用案例与行业价值

案例：大型化工厂罐区安全监控系统升级某化工园区的大型原料罐区需要升级其安全仪表系统（SIS），对储罐的液位、压力进行高可靠性监测，并实现高高/低低液位联锁保护。应用流程： 在每个罐区的SIS机柜中，配置了FOXBORO FBM230模块，用于连接SIL2/SIL3认证的液位变送器和压力变送器。FBM230 的高精度和可靠性确保了SIS系统接收到的过程变量（PV）真实可信。当液位达到高高位时，FBM230 将准确的信号送至SIS控制器，触发器联锁逻辑，迅速关闭进料阀门，避免溢罐事故。带来的改进： 系统投运后，FBM230 的稳定表现确保了SIS联锁的可靠性。罐区经理评价：“FOXBORO FBM230 模块在我们的SIS系统中扮演了‘感觉神经’的角色，其长期运行的稳定性和精度，是我们实现罐区本质安全的重要保障。它的高通道密度也为我们节省了大量的机柜空间和布线成本。”

相关产品组合方案

为构建完整的I/A Series控制站，以下产品与FBM230密切相关：

· •FBM 系列背板与电源：如FBM207 等电源模块，为FBM230供电。

· •I/A Series 控制器：如CP 系列，是系统的处理核心，接收来自FBM230的数据。

· •其他FBM模块：如FBM217（数字量输入）、FBM242（模拟量输出），共同构成完整的控制回路。

· •FOXBORO I/A Series 软件：用于对FBM230及整个系统进行组态、编程和监控的统一平台。

· •现场智能变送器：如压力、液位变送器，是FBM230的信号来源。

安装维护与全周期支持

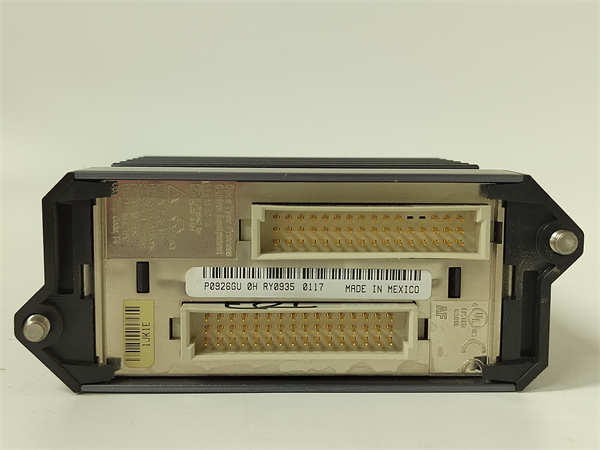

FOXBORO FBM230采用模块化设计，安装于FBM机架的槽位中。接线通过前部的可插拔端子排完成，便于维护。日常维护主要是确保接线紧固和环境清洁。模块支持在线热插拔更换（需系统设计允许），可极大缩短维护时间窗口。
