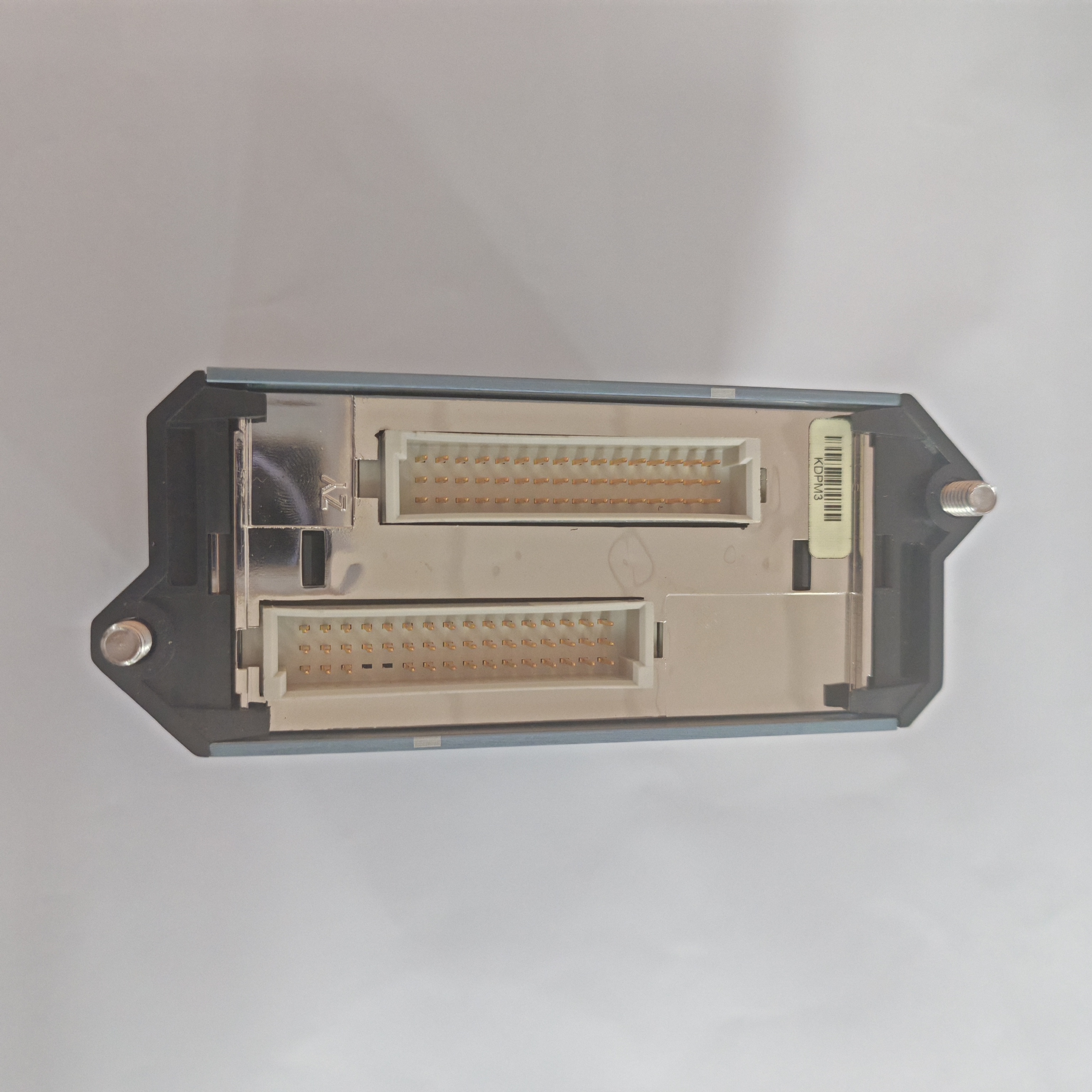

Foxboro FBM233 P0926GX

Foxboro FBM233 P0926GX 是福克斯波罗公司（Foxboro，现属于施耐德电气）为其I/A Series分布式控制系统（DCS）设计的一款基金会现场总线（Foundation Fieldbus H1）通信处理模块。该产品属于DCS的现场网络接口单元，作为H1网络的核心链路主设备，负责管理与控制连接在同一H1段上的所有智能现场设备（如变送器、阀门定位器），实现数字化、双向的过程数据通信和设备管理。

应用场景：

在一座现代化大型液化天然气（LNG）工厂的冷箱区，数百台用于监测极低温介质温度、压力和流量的智能变送器，以及控制关键制冷剂流量的智能阀门定位器，均采用了基金会现场总线H1技术。Foxboro FBM233 P0926GX 模块作为这些设备的“指挥官”，安装在中央控制室的I/A Series机柜中。它通过双绞线现场总线，以31.25 kbps的速率，周期性地向每个设备发布控制指令，并同步采集它们的测量值和状态信息。在一次深度冷态测试中，FBM233 稳定地协调着整个H1网络上的通信，确保所有阀门根据控制逻辑精确动作，所有温度压力数据实时上传，为操作员提供了整个冷箱工艺状态的完整、实时画面，保障了测试的安全与高效。其冗余端口设计，更是为这条承载着核心工艺数据的“数字神经”提供了双重保障。

核心参数速览：

技术原理与创新价值：

创新点1：高效的链路活动调度与确定性通信。Foxboro FBM233 的核心功能是作为H1网络的链路活动调度器（LAS）。它严格按照预定的宏周期（如100ms、500ms）调度网络上的所有通信活动，包括向控制阀发送输出数据的“发布”时隙、从变送器读取输入数据的“受控”时隙，以及用于设备参数维护、报警处理的“非调度”时隙。这种时分多址（TDMA）的确定性通信机制，确保了关键控制回路数据的按时、有序传输，避免了传统模拟量或HART通信的延迟和不确定性，为高级控制策略的实施奠定了基础。创新点2：全面的设备管理与诊断集成。与仅能传输过程变量的传统I/O不同，FBM233 通过基金会现场总线可以访问现场设备内部丰富的诊断和管理信息。它支持设备描述（DD）和 capabilities文件（CF），使得工程师可以在I/A Series工作站上远程查看设备的详细状态（如传感器健康度、阀门行程累计、环境温度等），进行在线校准、量程修改等维护操作，甚至预测潜在故障，实现了从简单的数据采集到全面的设备资产管理的飞跃。创新点3：冗余设计与高网络可用性。FBM233 通常设计有冗余的H1端口，可以连接两个独立的H1网络段。当一个端口或一段线路出现故障时，模块可以无缝切换至备用端口，或者网络上的备用链路主设备（如果配置了冗余LAS）可以接管调度工作，确保整个H1网络通信不中断。这种高可用性设计对于要求连续生产的流程工业至关重要。

应用案例与行业价值：

在某大型炼油厂的催化重整装置中，采用基金会现场总线技术对数百台关键仪表进行了数字化改造。作为核心，多对冗余配置的 Foxboro FBM233 模块管理着数个H1网络段。改造后，不仅接线工程量减少了60%以上，更重要的是，维护团队可以通过I/A Series系统直接访问每台智能仪表的全部信息。一次，系统通过 FBM233 读取到一台关键压力变送器的“传感器超限”诊断警报，尽管过程读数尚在正常范围内。维护人员提前在计划停机期间更换了该变送器，避免了一次因仪表隐性故障可能导致的非计划停车和生产损失。工厂仪表主管表示：“FBM233 带来的不仅仅是信号传输方式的改变，更是维护理念的革新。它让我们能够‘看见’仪表的健康状况，实现了真正的预测性维护。”

相关产品组合方案：

· •Foxboro I/A Series 控制处理机/工作站：系统的上层控制与监控平台，与 FBM233 协同工作。

· •基金会现场总线 H1 现场设备：如Foxboro/其他品牌的智能压力变送器、温度变送器、阀门定位器等。

· •现场总线电源调理器/重复器：为H1网络提供电源，并可能扩展网络长度或设备数量。

· •现场总线接线盒/终端器：用于现场设备的物理连接和网络终端匹配。

· •Foxboro 或第三方设备管理软件：用于对连接在 FBM233 上的现场设备进行高级诊断和资产管理。

· •冗余的FBM233模块及网络：构建高可用性的现场总线网络架构。

· •I/A Series FBM 机架与电源：为 FBM233 等模块提供安装平台和供电。

安装维护与全周期支持：
