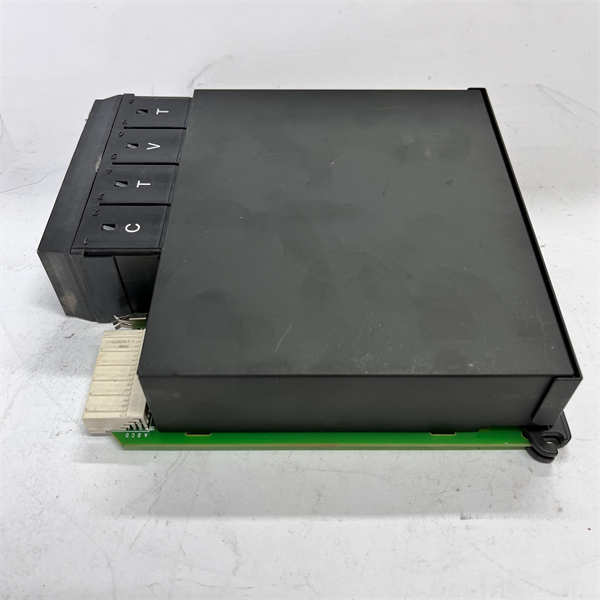

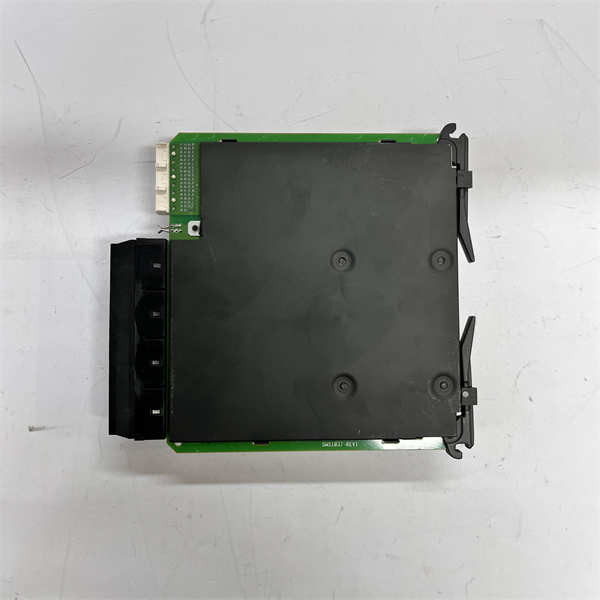

UR8LH GE 电流/电压互感器(CT/VT)模块

GE Multilin UR8LH是一款先进的电流/电压互感器(CT/VT)模块，专为GE Multilin UR系列通用继电器设计。作为UR平台的核心组成部分，UR8LH模块为继电器提供精确的交流电流和电压信号输入，是实现电力系统保护、控制和监测功能的基础。该模块通常提供4个电流互感器(CT)和4个电压互感器(VT)输入，并具备增强的诊断功能，能够验证模拟信号的完整性，确保系统测量的准确性和可靠性。

UR8LH在电力系统中扮演着至关重要的角色，它将高压高电流的现场信号转换为继电器可处理的低电平信号，并能检测内部故障。其高级诊断算法能够评估模拟信号的正确性，从而及时识别潜在的危险电压和电流状况，并触发相应的保护动作。UR8LH模块的模块化设计使其能够灵活地替换现有模块、升级现有系统或为未配备此功能的继电器提供新的能力。与GE Multilin的EnerVista UR软件结合使用，UR8LH模块为用户提供了强大的配置、监控和分析工具，确保电力系统的安全稳定运行。

技术规格

产品型号:UR8LH

制造商:GE Multilin(通用电气)

产品类型:电流/电压互感器(CT/VT)模块

CT输入通道数:4(标准配置)

VT输入通道数:4(标准配置)

输入电压范围:适用于各种CT/VT变比

诊断功能:增强型模拟信号诊断

兼容性:需与兼容的UR系列CPU配对(例如固件版本4.0x及以上)

工作温度范围:-10°C至+50°C

存储温度范围:-40°C至+80°C

湿度:0至95%RH，非冷凝

主要特点和优势

GE Multilin UR8LH CT/VT模块以其卓越的信号采集精度和强大的诊断功能，在电力系统保护领域占据重要地位。该模块最核心的优势在于其能够提供精确的电流和电压测量，为继电器提供可靠的数据基础，从而实现准确的保护和控制功能。其内置的增强型诊断功能是UR8LH的一大亮点，它通过先进的算法持续验证模拟信号的完整性，能够及早发现断线、短路或传感器故障等异常情况，有效防止误动作或拒动作，显著提升了电力系统的可靠性。

UR8LH模块支持广泛的CT/VT输入电压范围，使其能够灵活适应不同的应用场景和系统配置。模块化的设计使得UR8LH易于安装和维护，能够作为替换件、升级组件或新增功能集成到现有UR系列继电器中，极大地简化了现场操作。与GE Multilin的EnerVista UR软件配合使用，用户可以通过直观的界面访问并分析由UR8LH采集的电流和电压数据，进行详细的故障诊断和性能分析。这种集成式的解决方案不仅提高了系统管理效率，也为预防性维护提供了有力支持，确保了电力设备的长期安全稳定运行。

应用领域

GE Multilin UR8LH CT/VT模块广泛应用于电力系统的各个关键环节，是构建可靠保护和控制系统的核心组件。在输配电领域，它被用于变电站中的线路保护、母线保护和变压器保护，通过精确采集线路电流、母线电压以及变压器绕组电流，为继电器提供必要的输入数据，以实现过流、差动、过压、欠压等多种保护功能。在发电机保护应用中，UR8LH模块用于监测发电机出口电流、电压以及励磁电流等关键参数，确保发电机组在各种运行条件下的安全。

此外，UR8LH也适用于工业自动化和关键基础设施，如大型工业厂房、采矿设施和石油石化工业。在这些应用中，它为电机保护继电器提供精确的电流和电压输入，用于检测过载、短路、失压等故障。通过支持4个CT和4个VT输入，UR8LH能够满足单相和三相系统的测量需求，甚至有些型号还支持敏感接地故障输入，为接地保护提供额外能力。其高精度和增强诊断功能使其成为需要严格保护和可靠监测的应用场景的理想选择。

相关产品

与GE Multilin UR8LH CT/VT模块相关联的产品主要包括GE Multilin UR系列的其他功能模块、UR通用继电器本体以及配套的工程软件和附件。

GE Multilin UR系列通用继电器：包括L90线路保护继电器、T60变压器保护继电器、G60发电机保护继电器、M60电机保护继电器、F60馈线保护继电器等，这些是UR8LH的主控平台。

GE Multilin UR系列CPU模块：例如与UR8LH兼容的较新固件版本（如4.0x及以上）的CPU模块，用于确保硬件兼容性。

GE Multilin UR系列数字量输入/输出模块：如UR6DH、UR6TH等，它们通常与CT/VT模块一同使用，以提供完整的I/O解决方案。

GE Multilin UR系列模拟量输入/输出模块：除了CT/VT模块，还有用于其他模拟信号采集和输出的模块，以满足更广泛的测量需求。

GE Multilin EnerVista UR软件：这是用于对UR系列继电器及其模块（包括UR8LH）进行组态、编程、数据分析和监控的软件包。

GE Multilin前连接器/接线端子：用于连接UR8LH模块与外部现场电流和电压信号线，确保可靠的电气连接。

安装与维护

安装前准备：在安装GE Multilin UR8LH模块之前，务必确认UR通用继电器已完全断电，并已采取所有必要的安全措施，以防止电击或设备损坏。请仔细阅读UR8LH模块随附的安装手册和UR通用继电器的整体说明书，了解详细的安装步骤、接线图和环境要求。确认安装位置符合模块的物理尺寸和散热需求。在进行接线时，严格按照接线图示连接CT和VT信号，确保所有连接牢固、正确，并遵守电气隔离要求，避免因接线错误导致设备损坏或功能异常。

维护建议：为了确保GE Multilin UR8LH模块的长期稳定运行，建议定期进行以下维护：目视检查模块外观，查看是否有灰尘堆积、过热迹象或物理损坏。保持模块及其所在继电器内部清洁干燥，避免潮湿和腐蚀性物质侵入。定期检查所有连接端子的紧固性，防止因振动或热胀冷缩导致接触不良。当系统发出报警或故障指示时，应利用EnerVista UR软件进行诊断，查找UR8LH模块或相关CT/VT通道的问题。在对模块进行任何维护或更换操作后，务必进行功能测试，验证其CT/VT输入功能正常，并确保系统保护逻辑没有受到影响。

产品保障

GE Multilin对其UR8LH产品提供卓越的质量保障，体现了对产品性能和可靠性的坚定承诺。
