IS420ESWBH3A GE

IS420ESWBH3A是通用电气设计制造的非托管以太网交换机，用于GE Mark VIe涡轮机控制系统。它是ESWB交换机的一个版本，有16个独立端口，支持10/100Base-tx连接，提供100Mbps FX上行链路以及全双工和半双工自动协商，与802.3、802.3u和802.3x以太网兼容。

产品参数

工作电压：24/28VDC。

工作温度：-40℃至70℃。

铜缆：采用Cat 5e UTP电缆，RJ45连接器。

冷却方式：对流冷却。

产品规格

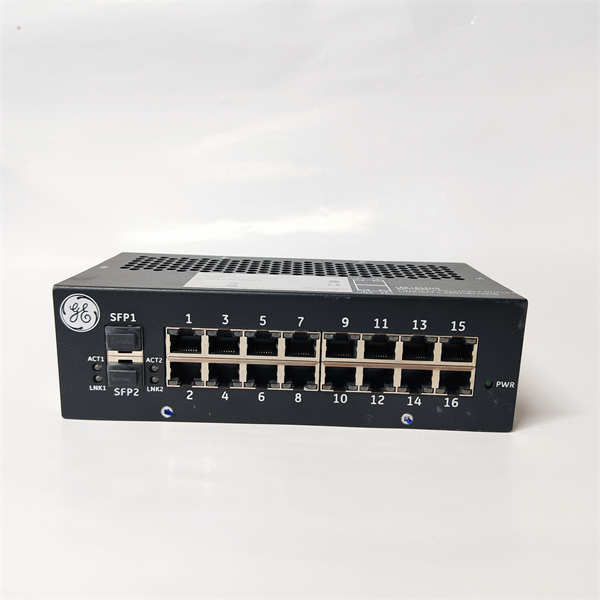

该模块所有端口在一侧，每行8个，共两行，每个端口有编号和LED指示灯，用于显示端口活动、链接和速度等状态。以太网端口末端有电源指示灯，其他诊断LED位于另一端。通常采用DIN导轨安装，可平行或垂直配置，也设计有螺丝孔用于面板安装。

系列

Mark VIe系列。

特征

端口丰富：具有16个铜质10/100Base-TX RJ45端口，满足多个设备的连接需求。

状态指示清晰：每个端口都有LED指示灯，可直观地了解端口的活动、链接和速度状态，黄色链路指示灯表示10MB链路，绿色表示100MB链路；活动指示灯绿色闪烁表示全双工状态，黄色闪烁表示半双工状态。

安装方式灵活：支持DIN导轨安装，可在平行或垂直应用中使用，也能进行面板安装。

作用

在Mark VIe涡轮机控制系统中，作为以太网交换机，实现系统中各个设备之间的数据交换和通信连接，确保控制系统中不同组件之间能够快速、稳定地传输数据，从而保证整个涡轮机控制系统的正常运行。

用途

用于构建GE Mark VIe涡轮机控制系统中的网络通信架构，使涡轮机控制模块、传感器、执行器等设备能够相互通信和协同工作，实现对涡轮机的监测、控制和优化运行。

应用领域

主要应用于涡轮机相关的工业领域，如电力发电中的燃气轮机、蒸汽轮机控制系统，以及石油化工、冶金等行业中使用涡轮机作为动力设备或在生产过程中涉及涡轮机控制的场景，通过构建可靠的网络通信环境，保障涡轮机的高效、安全运行。
