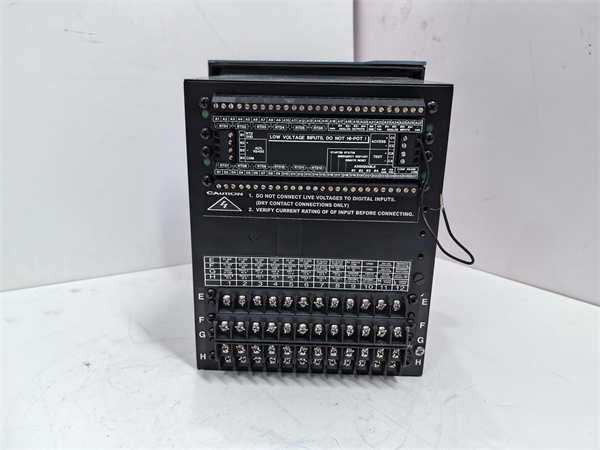

GE SR469 469-P5-HI-A20-E

GE SR469 469-P5-HI-A20-E是基于微处理器的继电器，用于中压电机及其驱动设备的保护和管理，提供集成的保护、控制、简化配置和先进的通信功能。

产品参数

相CT次级：5安培。

工作电压：交流70-265V，直流90-300V，频率48-62Hz。

模拟输出：4-20mA。

程序容量：10兆字节。

数据容量：32KB。

环境温度：-40至75°C。

环境湿度：5至95%。

重量：约0.1公斤（不包含包装等）。

外形尺寸：127x71x38毫米。

产品规格：通常为模块式结构，便于安装和在系统中进行集成，可选择面板安装或19英寸机架安装。

系列：SR469属于Multilin™469电机保护系统系列，是SR继电器家族的一员。

特征

全面保护功能：具备过载、短路、缺相保护，以及电压相关过载曲线、扭矩测量和保护、转子断条保护等功能，还拥有先进的热模型，包含用于定子热保护的多个RTD输入。

易于使用和维护：抽出式结构便于更换，减少更换时间；前面板增强设计，有LED指示灯、大型LCD显示屏、数字键盘等，方便用户查看诊断消息和进行操作；内置模拟功能简化测试和调试，还具有事件报告、波形捕获、数据记录器等功能，减少故障排除时间和维护成本。

通信灵活：通过标准RS232和RS485串行端口，以及可选的以太网和DeviceNet端口，可实现与其他设备的通信，便于集成到新的和现有的控制网络中，且现场可升级固件和设置。

高可靠性：采用高品质材料和先进工艺制造，具有耐高温、耐腐蚀等特性，能保证长期稳定工作。

作用

保护电机：实时监测电机的运行状态，当出现过载、短路、缺相、过热等异常情况时，及时切断电源或发出报警信号，保护电机免受损坏，延长电机使用寿命。

电机管理：对电机的各种参数进行测量和监控，如电流、电压、功率等，并通过通信接口将相关数据传输给上位机或其他控制设备，以便实现对电机的远程监控和管理。

用途：主要用于中压电机的保护和管理，可广泛应用于各种需要对电机进行精确保护和监控的场合，能为电机提供全面的保护和管理，确保电机的安全、可靠运行，提高系统的整体性能和效率。

应用领域

石油和天然气行业：用于该行业中的各类电机，如油泵、压缩机、抽油机等的保护和管理。

发电行业：包括火力发电、水力发电、风力发电等领域中，对发电机的励磁系统、冷却系统、辅助设备中的电机进行保护和监控。

制造业：如机械制造、汽车制造、纺织制造等行业，用于各种生产设备中的电机，如车床、铣床、起重机、输送带等的控制和保护。
