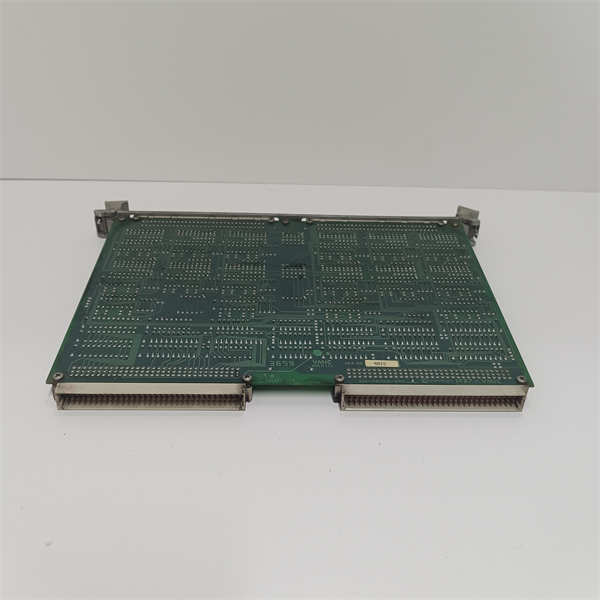

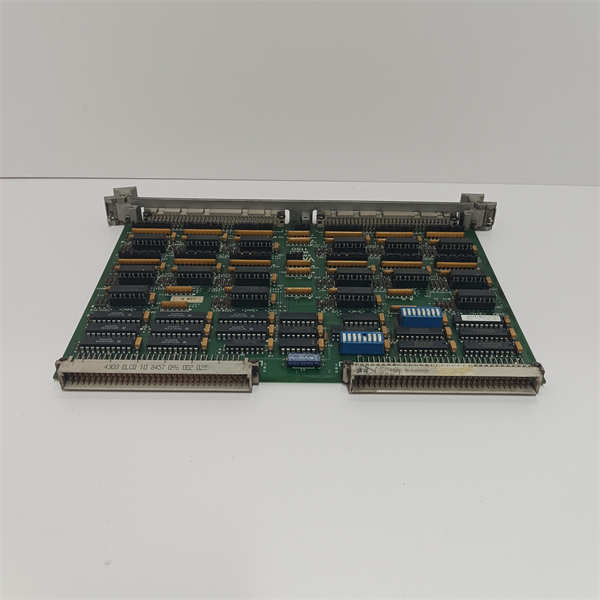

GE VMIVME1150

GE VMIVME1150是一款64位光耦合数字输入板，专为VME总线设计和优化，采用标准的双高印刷电路板，在电气和机械方面与VME总线兼容。

产品参数

输入通道：64个光学耦合数字输入端。

输入电压范围：5V至48VDC。

隔离特性：高隔离度，能承受1000V持续电压，7500V脉冲电压。

数据传输：支持8位或16位数据传输，八个输入端口，每个端口宽八位，作为八个连续的8位只读寄存器排列，每个8位端口可在8位或16位边界内的任意位置单独寻址。

连接器：双I/O连接器，高可靠性DIN兼容输入连接器。

运行位置：除1号插槽外，可在VME总线背板上任何可用插槽中运行。

地址访问：地址修改器位经过解码，可支持短监督或非特权短I/O访问，电路板出厂时配置为短监控I/O访问。

产品规格

电路板为标准双高印刷电路板，尺寸通常符合相关VME总线标准电路板的规格要求，具体尺寸可能因不同的生产批次和设计略有差异。一般插入深度约为105mm左右。

产品系列

属于GE Intelligent Platforms的VMIC系列产品，适用于VME总线系统。

产品特征

光耦隔离：每个输入通道都采用光耦合隔离技术，提供卓越的抗干扰能力和电气隔离，确保信号的稳定性和安全性。

高可靠性：采用工业级元器件和严格的生产工艺，设计用于苛刻的工业环境，具有高可靠性和长寿命，能适应恶劣的工作条件，抗振动和冲击。

VME总线兼容：与VME总线系统兼容，便于集成到现有的VME系统中，可与其他VME模块方便地互联和通信。

灵活的输入配置：具有灵活的输入电压范围和多种数据传输方式，以及可单独寻址的输入端口，能够满足不同应用场景下的数字信号输入需求。

产品作用

主要用于将外部的数字信号输入到VME总线系统中，实现数字信号的采集和传输。通过光耦合隔离技术，将外部信号与VME总线系统进行电气隔离，防止外部干扰信号进入系统，同时确保输入信号的准确性和稳定性，为系统提供可靠的数字输入数据。

产品用途

在工业自动化控制系统中，用于采集各种数字量的状态信息，如开关量、传感器信号等，并将这些信息传输到VME总线系统中的控制器或处理器进行处理和分析。例如，可用于监测生产线上设备的运行状态、阀门的开闭状态、传感器的触发信号等。

应用领域

工业自动化：广泛应用于各类工业自动化生产线、机械设备的控制系统中，实现对设备状态的监测和控制。

军事应用：用于军事系统中的信号处理和控制，如武器装备的控制系统、军事通信设备等，确保在复杂的电磁环境下高可靠性和抗干扰能力。

数据采集：在各种工业和科研领域中，用于实时数据采集和监控系统，对现场的数字信号进行采集和传输，以便进行数据分析和处理。
