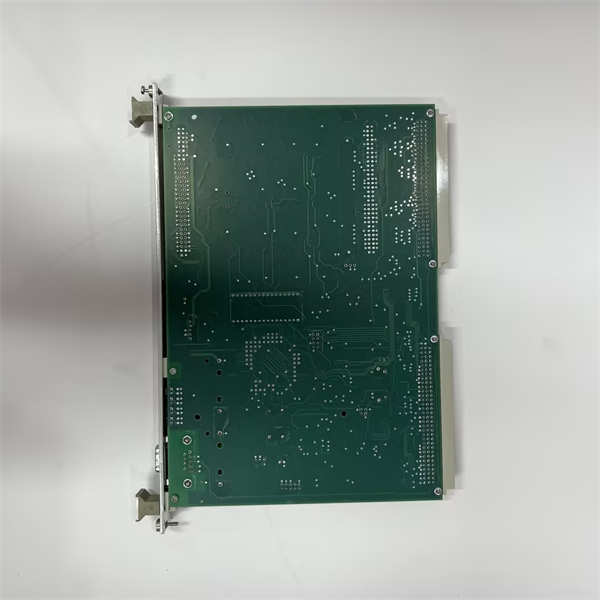

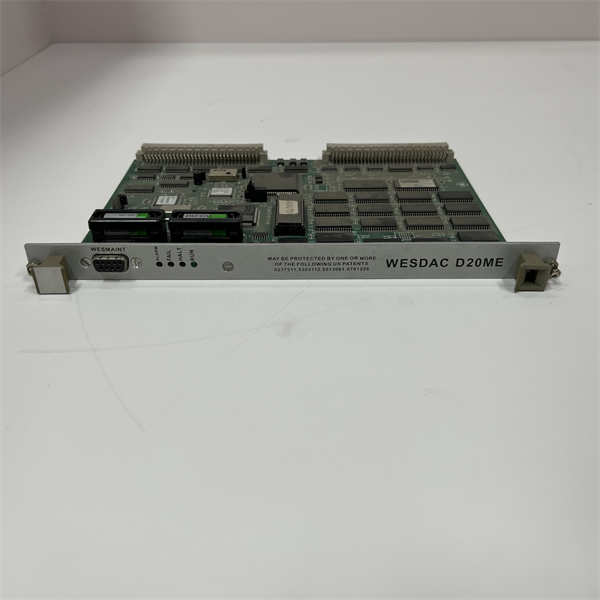

GE WESDAC D20ME 18-MAR-13是 D20 RTU（远程终端单元） 的核心组件，负责实时数据处理、通信管理和控制逻辑执行。其设计目标是在恶劣工业环境中实现高可靠性、高实时性的自动化控制，支持模块化扩展和多协议通信。

产品参数

· 通信接口：

· 8 个 RS232 串口（可扩展至 21 个），支持 DNP 3.0、Modbus 等协议。

· 2 个 以太网接口（RJ45），支持 IEC 60870-5-104、EtherNet/IP 等协议，可扩展至 6 个网口。

· 处理能力：

· 32 位主处理器，主频 133 MHz，支持复杂逻辑运算和实时控制。

· 内存配置：2M Flash、1.5M RAM、0.5M EPROM，支持数据存储和程序运行。

· 电源要求：

· 20-60 V DC 输入，具备反极性保护和冗余电源支持。

· 输入输出：

· 通过 D20LINK 链路（250 Kbps HDLC 协议）连接 I/O 模块，最多支持 63 个扩展模块。

· 支持 数字量输入 / 输出（如 D20S 模块）、模拟量输入 / 输出（如 D20A、D20C 模块）及 交流采样（如 GD60AC 模块）。

产品规格

· 物理尺寸：

· 标准 19 英寸机架式安装，尺寸约为 350mm×100mm×200mm（具体取决于版本）。

· 环境适应性：

· 工作温度：-40℃ ~ 70℃，符合 IEC 61131-2 工业标准523。

· 防护等级：IP20（面板安装），支持抗振动 / 冲击（5g，10-2000Hz）。

· 认证：

· 符合 ISO 9001 质量标准，通过 CE、UL 认证。

系列归属

· D20 系列：GE 专为电力系统和工业自动化设计的 分布式控制系统，包括 D20 RTU、D200 RTU 等型号，支持模块化扩展和多协议通信1723。

· D20ME 子系列：作为 D20 RTU 的升级版，D20ME 增强了处理能力和通信接口，适用于复杂的变电站自动化场景。

核心特征

1. 模块化设计：

· 支持与 D20S（数字量输入）、D20C（组合量输入输出）、GD60AC（交流采样） 等模块灵活组合。

· 可通过 VME 总线 扩展通信模块（如 G20eme 以太网扩展板）。

2. 高可靠性：

· 双电源冗余（20-60 V DC），确保系统持续运行。

· 硬件诊断：内置 LED 指示灯显示通信状态、电源故障及模块健康度。

3. 多协议支持：

· 兼容 IEC 60870-5-101/104、DNP 3.0、Modbus TCP 等电力行业标准协议。

· 支持 GPS 卫星时钟同步（IRIG-B 格式），确保事件顺序记录（SOE）精度达到 1ms。

4. 实时操作系统：

· 嵌入 QNX 实时操作系统，支持多任务并行处理和毫秒级响应。

作用与用途

· 作用：

· 数据采集：通过 I/O 模块实时采集现场设备（如传感器、仪表）的模拟量 / 数字量信号。

· 逻辑控制：执行用户编程的控制策略（如 PID 调节、联锁保护），并输出指令至执行器（如阀门、电机）。

· 通信管理：与 SCADA 主站、智能电子设备（IED）及其他 RTU 进行数据交互，实现远程监控。

· 用途：

· 电力系统：变电站自动化（如断路器控制、变压器分接开关调节）、电网故障检测与隔离。

· 工业自动化：生产线设备状态监测、过程控制系统（如化工反应釜温度调节）。

· 能源管理：分布式能源（如光伏、风电）的实时监控与协调控制。

应用领域

1. 电力行业：

· 变电站自动化：实现母线保护、线路测控、电压无功控制（AVC）等功能。

· 配电自动化：馈线故障定位、负荷控制及分布式电源接入管理。

2. 工业制造：

· 流程工业：石油化工、水处理中的泵阀控制与工艺参数调节。

· 离散制造：机器人工作站、装配线的实时数据交互与协同控制。

3. 能源与基础设施：

· 智能电网：微电网协调控制、储能系统管理。

· 交通枢纽：地铁供电系统监控、机场电力保障。
