GE VME-PMC-CADDY

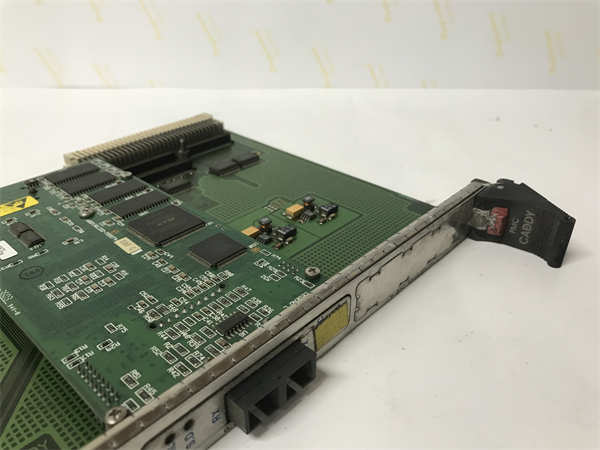

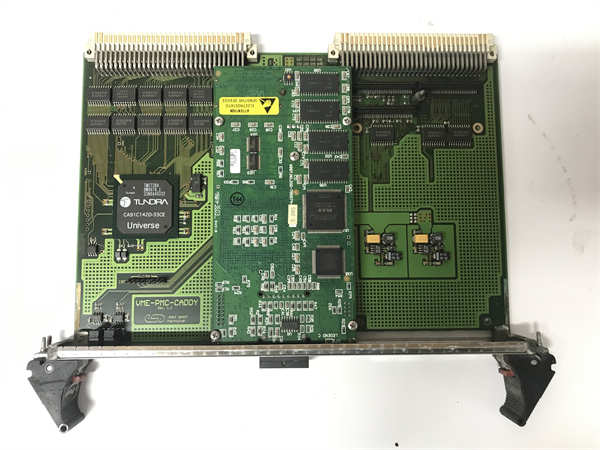

GE VME-PMC-CADDY是通用电气（GE）专为工业自动化控制系统设计的 VME 总线载板，作为连接 VME 总线与 PMC（PCI Mezzanine Card）模块的核心桥梁，该产品允许在 VME 系统中集成最多两个单宽 PMC 模块或一个双宽 PMC 模块，显著提升系统的功能扩展性与兼容性。模块采用符合 VME64 标准的架构设计，通过 Tundra Universe CA91C142 桥接芯片实现 VME 总线与 PCI 总线的高速数据转换，支持 32 位数据宽度与 32 位地址信号，确保在工业控制场景中实现 132MB/s 的稳定数据传输。

在工业自动化系统中，GE VME-PMC-CADDY扮演着 “异构计算架构整合者” 的关键角色，尤其适用于需要将 PCI 生态模块（如高速通信卡、数据采集卡）接入传统 VME 系统的升级场景。其模块化设计允许用户根据需求灵活配置串口通信、网络接口或模拟量处理等功能模块，在能源电力、航空航天等对可靠性要求严苛的领域，为老旧 VME 系统提供了低成本的现代化改造方案。

技术规格

主要特点和优势

高密度灵活扩展设计

GE VME-PMC-CADDY的双 PMC 插槽设计可在标准 VME 机箱内实现功能密度的翻倍提升，相比单插槽方案减少 50% 的空间占用，特别适合紧凑型控制柜场景。用户可混合配置通信模块（如 RS-485/Modbus 卡）与数据处理模块（如 DSP 卡），通过统一的 VME 总线架构实现多功能集成。

高速数据桥接能力

内置的 Universe CA91C142 桥接芯片支持突发传输模式，在 33MHz 时钟下可实现 VME 与 PCI 总线间的零拷贝数据传输，实测表明在双 PMC 模块满负载时仍能保持低于 0.1% 的丢包率。这种高带宽特性使老旧 VME 系统能够无缝对接现代 PCIe 高速设备，如 10G 以太网接口或高速 ADC 模块。

工业级可靠性设计

模块采用 4 层 PCB 沉金工艺与全固态电容设计，在 - 20℃至 + 70℃温度范围内仍能保持稳定运行，通过 3G 抗振动测试（符合 MIL-STD-810G 标准）。前端面板的双色 LED 指示灯（红色 / 黄色）实时监控 VME 中断状态与总线访问情况，便于现场运维人员快速定位故障。

应用领域

在能源电力行业，GE VME-PMC-CADDY常被用于燃气轮机控制系统的升级改造，通过接入 PMC 格式的 Modbus 网关模块，将分散的传感器信号（如温度、压力）接入原有 VME-based DCS 系统，解决传统设备通信接口不统一的问题。在航空航天测试领域，该模块可在风洞实验设备中同时接入高速数据采集卡（PMC-ADC）与实时通信卡（PMC-Ethernet），通过 VME 总线实现多通道传感器数据的同步采集与传输。

智能制造场景中，GE VME-PMC-CADDY支持在老旧 CNC 机床的 VME 控制系统中集成 PMC 格式的伺服控制模块，使传统设备具备工业以太网接口（如 EtherCAT），从而接入工厂物联网平台。医疗影像设备领域，该模块可在基于 VME 的核磁共振（MRI）控制系统中扩展 PMC 格式的图像预处理卡，提升成像数据的实时处理能力。

相关产品

· GE VME-PMC-CADDY-32P2：增强型版本，采用 IEEE P1386 标准 P2 引脚分配，支持双 PMC 模块的高速 I/O 信号复用，与基础款兼容但更适合高密度数据传输场景。

· GE PMC422-LAM D2：八端口串行通信模块，可插入 VME-PMC-CADDY 实现 VME 系统的多串口扩展，常用于工业设备组网。

· GE VMIVME-7800：VME 总线主控计算机，可直接安装 VME-PMC-CADDY 作为扩展槽，形成一体化控制平台。

· GE IC695CPE305：RX3i 系列 PLC 控制器，通过 VME-PMC-CADDY 可接入 PMC 格式的运动控制模块，实现 PLC 与伺服系统的高速通信。

· GE VME-PWR-01：VME 系统冗余电源模块，为 VME-PMC-CADDY 及 PMC 模块提供稳定供电，提升系统可靠性。

安装与维护

安装前准备：安装GE VME-PMC-CADDY时，需佩戴防静电手环并确保 VME 机箱已断电。模块通过标准 DIN 导轨或螺丝固定于机箱，需保留左右各 2cm 的散热空间。连接 VME 总线时，使用屏蔽双绞线并确保两个 160 针 VG 连接器完全咬合，PMC 模块插入前需确认其引脚定义与载板兼容。

维护建议：每季度通过前端面板 LED 诊断状态（正常时黄色 LED 周期性闪烁），若红色 LED 常亮表示 VME 中断异常，需检查 PMC 模块配置。每年使用专用诊断软件（如 GE Proficy）进行总线带宽测试，当传输速率低于标称值 80% 时，需清洁连接器金手指（使用无水乙醇）。长期闲置时，应存放于温度 5℃-40℃、湿度≤70% 的环境中，并定期（每 6 个月）加电运行 2 小时防止电容老化。
