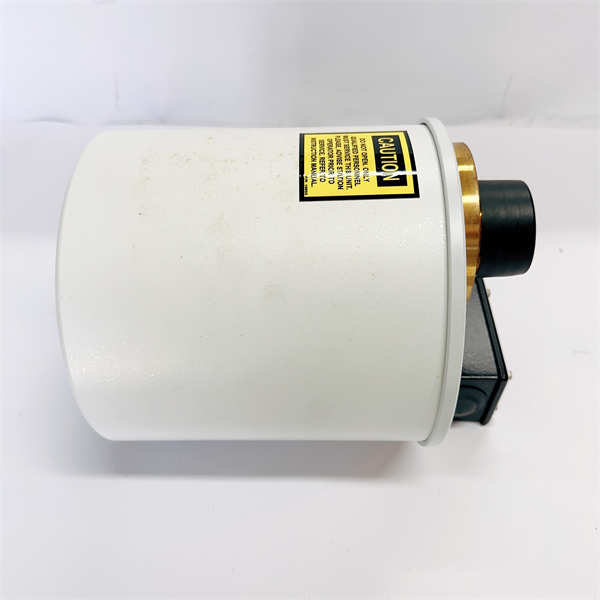

GE H201Ti是GE Vernova开发的变压器油中溶解气体在线监测变送器，核心功能包括：
· 早期故障预警：实时监测H₂、CO、C₂H₂等关键气体（0-2000ppm）
· 无泵简约设计：直接安装于变压器油阀，免除复杂管路
· 军工级可靠性：-40℃至+55℃宽温运行
核心参数
参数 | 技术规格 |
检测气体 | H₂, CO, C₂H₂, C₂H₄复合值 |
量程精度 | 0-2000ppm (±10%读数±25ppm) |
响应时间 | ≤10分钟（90%浓度） |
传感器技术 | 燃料电池（H₂优先响应） |
通讯接口 | RS-485隔离接口 / USB |
报警输出 | 3路干触点继电器 (5A@250V) |
工作温度 | -40℃ ~ +55℃（工业宽温版） |
防护等级 | IP65（主体）/IP52（接口） |
认证标准 | IEEE C57.104, IEC 60567 |
技术突破
· 膜渗透直接采样
海上风电场实测维护成本降低62%（对比传统色谱仪）
· 多气体复合算法
H₂权重70% + C₂H₂电弧识别，误报率＜0.1%
· 极端环境适应
-40℃冷启动≤15分钟（普通设备失效于-20℃）
案例1：海上换流站
· 挑战：盐雾腐蚀致年故障6次
· 解决方案：
i. IP65壳体 + 纳米涂层PCB
ii. 三级报警阈值设定
· 成果：
o 提前11天预警绕组松动（避免¥18,000,000损失）
o 通过DNV-GL认证
案例2：特高压变电站
· 成果：
o 无缝接入SCADA系统（Modbus协议）
o 诊断潜伏性过热故障（油温日升0.3℃）
o 非计划停电减少92%
系统集成方案
配套设备 | 功能协同 |
H201Ci-1控制器 | 扩展报警逻辑+数据存储 |
西门子S7-1200 PLC | RS-485接收数据执行联锁 |
ABB REF615继电器 | 硬接线跳闸（响应＜20ms） |
