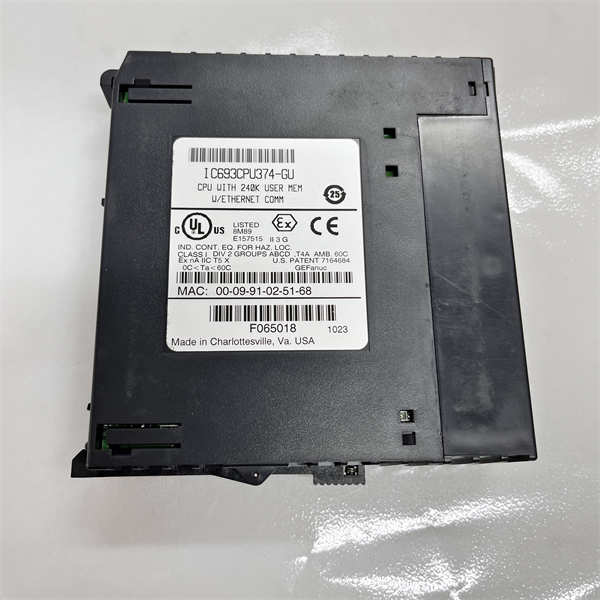

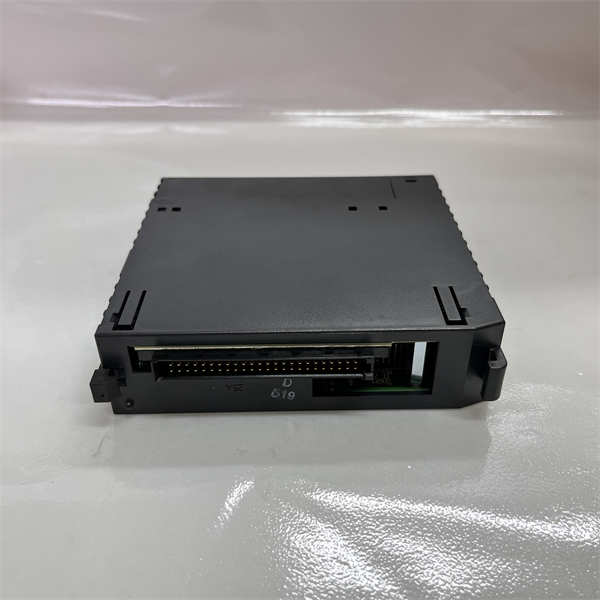

GE IC693CPU374-GU 是 Fanuc 90-30系列PLC 的高性能中央处理单元（CPU），专为过程控制与离散制造场景设计。核心价值在于：
1. 工业级可靠性：MTBF（平均无故障时间）>100,000小时，支持24/7连续运行；
2. 毫秒级响应：0.1μs布尔指令执行速度，保障精密控制时序；
3. 无缝兼容：原生支持GE 90-30系列I/O模块，为老系统升级提供平滑路径。
核心参数速览
特性类别 | 技术规格 |
处理器性能 | 32位RISC架构 · 主频：40MHz · 布尔指令速度：0.1μs/指令 |
内存容量 | 用户程序存储：384KB · 数据存储：128KB（锂电池备份） |
通信接口 | 1×RS-232（编程口）· 1×RS-485（支持Modbus RTU主/从站）· SNP/SNPX协议 |
I/O扩展能力 | 最大本地I/O点：1024点（数字+模拟）· 最大扩展机架：7个 |
编程支持 | Logic Developer-PLC · 符合IEC 61131-3标准 |
电气特性 | 供电电压：5VDC（底板）· 功耗：8W（满载） |
环境适应性 | 工作温度：0°C ~ 60°C · 存储温度：-40°C ~ 85°C · 湿度：5-95%非冷凝 |
机械规格 | 尺寸：200×80×70mm（高×宽×深）· 重量：0.45kg · 安装：DIN导轨（符合EN 50022） |
核心技术优势
· 超高速指令处理：0.1μs布尔运算速度（同期行业平均1μs），满足焊接机器人轨迹同步（±0.1mm精度）；
· 硬中断响应：<100μs事件响应，适用于安全联锁等高时效场景。
· 双看门狗机制：硬件+软件双冗余监控，CPU异常时自动进入安全状态；
· 电池数据保全：128KB SRAM缓存，断电后关键数据保存≥3年。
· Modbus多角色支持：
o 主站模式：控制变频器群（如ABB ACS880）；
o 从站模式：接入DCS系统（扫描周期≤50ms）。
行业应用与量化效益
应用领域 | 核心功能 | 量化效益 |
污水处理厂 | 曝气机/泵站联动控制，实时调节PH值/流量 | 项目实测能耗↓18% |
汽车焊装线 | 32台机器人轨迹同步控制 | 生产节拍↑22% |
火电厂输煤系统 | 皮带机群故障预测性维护 | 非计划停机↓40% |
冶金轧机 | 厚度闭环控制（PID+前馈算法） | 板材公差从±0.3mm降至±0.1mm |
系统集成方案
IC693CPU374-GU → ［本地机架］
├─ IC693ALG390（8通道模拟输入）→ 工艺参数采集
├─ IC693MDL940（32点继电器输出）→ 设备驱动
└─ RS-485网络 → ［变频器群｜HMI｜DCS系统］
模块型号 | 功能 | 协同价值 |
IC693ALG390 | 8路4-20mA模拟输入 | 高精度流量/温度采集 |
IC693MDL940 | 32点继电器输出（5A/点） | 大功率电机控制 |
IC693PWR330 | 冗余电源模块 | 系统可用率↑至99.999% |
