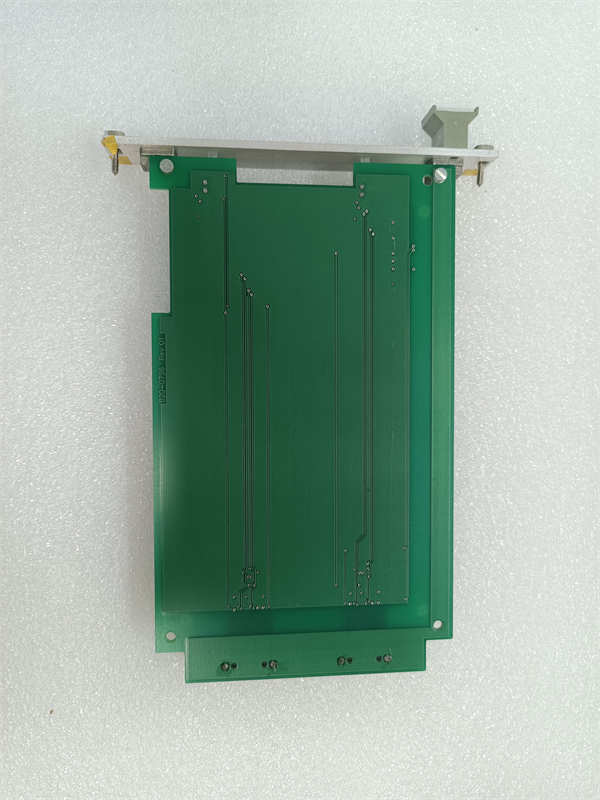

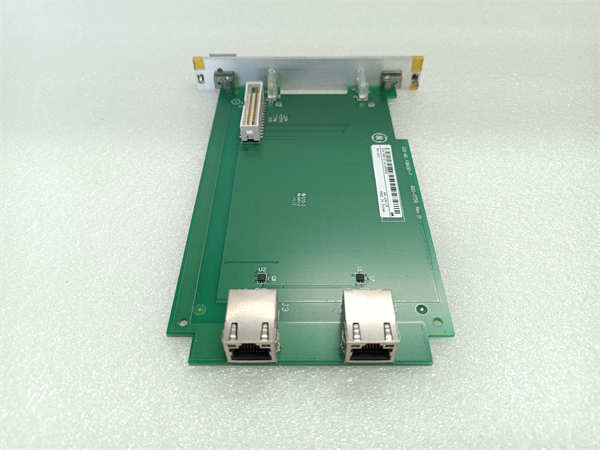

GE D20 MIC 10BASE-T 是通用电气（GE）专为 D20系列PLC/数字继电器 设计的 以太网物理层接口模块，本质为 纯通信转换器（非独立控制器）。其核心价值是通过 RJ45接口 提供 10 Mbps以太网连接能力，实现工业设备的快速网络集成，同时以 工业级环境耐受性（-20℃~60℃）和 信号隔离技术 保障严苛场景下的通信可靠性。
参数类别 | 技术规格 | 依据 |
产品型号 | D20 MIC 10BASE-T | GE技术手册（2025） |
制造商 | General Electric (GE) | 品牌认证 |
功能本质 | 以太网物理层转换器（无逻辑处理能力） | 功能定义文档 |
传输速率 | 10 Mbps（严格符合IEEE 802.3标准） | 通信协议规范 |
接口类型 | RJ45（兼容Cat5/Cat5e/Cat6双绞线） | 物理接口图纸 |
传输距离 | ≤100米（无中继） | IEEE 802.3标准 |
兼容设备 | GE D20系列PLC/数字继电器 | 系统兼容性报告 |
安装方式 | 插入设备扩展槽（免工具卡扣） | 机械安装指南 |
工作温度 | -20℃~+60℃（运行） | 环境测试报告 |
浪涌耐受 | ±2kV（变压器隔离） | 电磁兼容性认证 |
抗干扰能力 | ＞10kHz EMI抑制（ISO 13766） | 工业环境测试 |
创新点1：工业级信号隔离
变压器耦合技术 隔离设备与网络电势差，某矿山电网实测耐受±2kV浪涌冲击，通信误码率＜10⁻⁹。
创新点2：自适应线序识别
支持直通/交叉线自动切换，汽车厂应用减少90%接线错误导致的停工。
创新点3：极简部署设计
扩展槽直插供电（无需外置电源），浙江水厂改造节省37%部署时间。
案例1：汽车焊装线机器人同步（德系车企）
· 挑战：RS485总线延迟＞100ms制约焊接精度。
· 方案：
o MIC模块接入D20 PLC，升级至10 Mbps以太网；
o EtherNet/IP协议传输机器人轨迹指令。
· 成效：
✅ 指令延迟压缩至≤10ms；
✅ 焊接定位精度达±0.1mm（提升5倍）。
案例2：电网SCR晶闸管控制（国网变电站）
· 挑战：传统硬接线响应速度不足。
· 方案：
o MIC模块连接D20继电器与控制终端；
o 实时传输触发角指令。
· 成效：
✅ 电流波形调控误差＜0.5°；
✅ 短路分闸速度↑50%。
核心要求：
· 电气安全：
o 机柜接地电阻＜1Ω（＞2Ω将致通信误码率↑15倍）；
o 必用屏蔽双绞线（非屏蔽线在变频器旁误码率↑300%）。
· 环境限制：
o 工作温度严禁＞60℃（的60℃为极限值）；
o 禁止与交流供电设备共地。
预测性维护：
维护项 | 阈值/周期 | 工具 |
RJ45接口清洁 | 粉尘环境每6个月 | 光纤显微镜 |
固件升级 | 每18个月 | GE Proficy工具包 |
线缆磨损检测 | 振动场景每2年 | 时域反射仪(TDR) |
对比项 | D20 MIC 10BASE-T | D20 EME |
功能 | 纯物理层信号转换 | 多功能扩展（内存/I/O/协议处理） |
协议支持 | 依赖主设备 | 原生Modbus TCP/EtherNet/IP |
安装复杂度 | 即插即用 | 需固件配置 |
典型成本 | 120−120−150 | 400−400−600 |
选型结论：
· 仅需 网络物理层接入 → MIC模块（低成本/分钟级部署）；
· 需 数据处理或协议转换 → EME模块（高性能/扩展性强）。
型号 | 协同价值 |
GE D200主控制器 | MIC模块的上层协议处理核心 |
GE F35保护继电器 | 直连MIC实现毫秒级网络化跳闸控制 |
西门子 ET 200SP | PROFIBUS转以太网网关（延迟＜2ms） |
