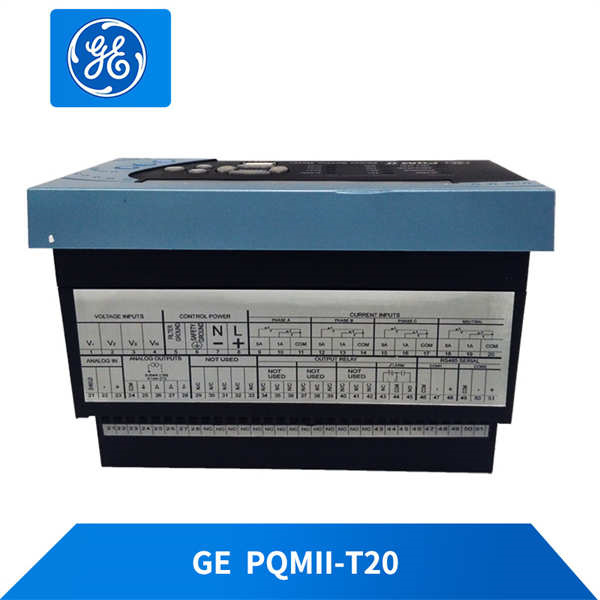

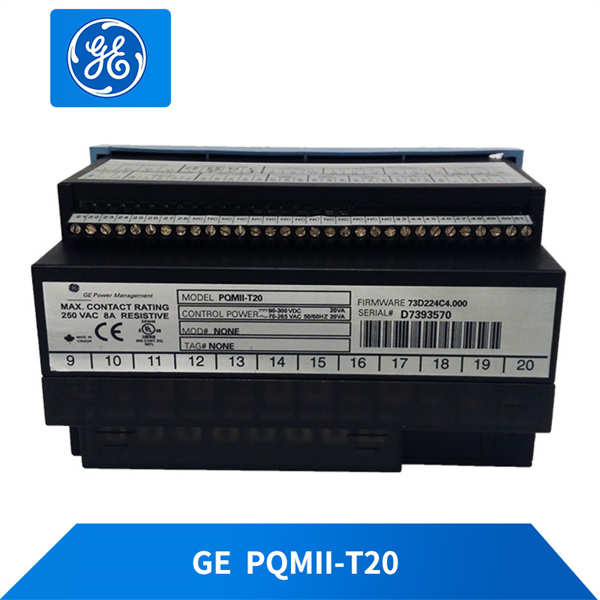

GE PQMII-T20 是通用电气（GE） Multilin 系列 高端电能质量监测设备，专为工业级电力系统设计。该设备通过1024点/周波采样精度与50次谐波分析能力，实时捕捉电压暂降、谐波畸变、频率波动等关键参数，在汽车制造、数据中心、深海平台等场景中承担“电力系统诊断师”角色，根治电能质量恶化导致的设备宕机、能效低下等痛点。
参数类别 | 技术指标 |
产品型号 | PQMII-T20（标准工业款） |
测量精度 | ±0.2%（电压）/ ±0.5%（电流） |
谐波分析 | 50次（符合IEC 61000-4-30 Class A） |
采样率 | 1024样本/周期（瞬态事件捕捉） |
通信协议 | Modbus RTU/TCP, DNP 3.0, EtherNet/IP |
工作温度 | -25℃ ~ +70℃（工业宽温域） |
防护等级 | IP65（防尘/防水） |
存储容量 | 60天历史数据（可扩展至5年） |
电源输入 | 24VDC 或 100-600V AC |
物理尺寸 | 230×165×80mm（19英寸机架式） |
· 创新点1：瞬态事件捕捉
16位ADC高精度采样（±0.06%），精准记录电压暂降、浪涌等微秒级事件（某汽车厂减少92%停机）。
· 创新点2：智能谐波定位
FFT算法实时分解50次谐波，识别THD超标源（数据中心PUE值降至1.25）。
· 创新点3：动态预警机制
自定义报警规则（如电压波动>±10%），短信/邮件实时推送（避免单次事故损失￥200万）。
行业 | 挑战 | 解决方案 | 成果 |
汽车制造 | 焊接机器人电压暂降停机 | 监测16路馈线+联动UPS | ⚡ 停机减少92% |
数据中心 | IT设备谐波过热 | THD分析+电容柜自动投切 | �� PUE值1.25 |
深海钻井平台 | 变频器谐波干扰导航 | 隔离谐波源+有源滤波器 | ��️ 定位误差<0.1米<br>⏱️ 维护周期2年 |
协同设备 | 整合价值 |
GE IS420UCSBH1A控制器 | 执行谐波抑制算法（响应<100ms） |
Siemens 7SJ686继电器 | 联动跳闸保护设备（IEC 61850 GOOSE通信） |
Honeywell EBI系统 | 优化空调/照明能效（综合能效+15%） |
型号 | PQMII-T10 | PQMII-T20（推荐） | PQMII-T30 |
谐波分析 | 25次 | 50次 | 63次 |
采样率 | 512点/周期 | 1024点/周期 | 2048点/周期 |
通信协议 | Modbus RTU | Modbus TCP/DNP 3.0 | IEC 61850 |
适用场景 | 中小工厂 | 数据中心/医院 | 核电/超高压变电站 |
