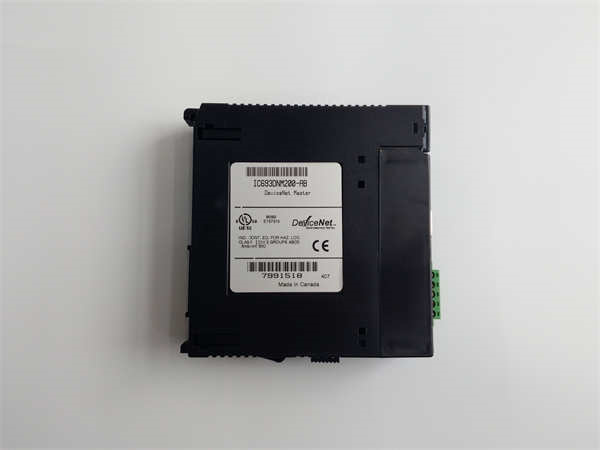

GE IC693DNM200 是通用电气（GE）为 Series 90-30系列PLC 设计的 DeviceNet主站通信模块。该模块支持工业级DeviceNet协议（DN），实现PLC与传感器、执行器等从站设备的高速数据交换，适用于汽车制造、食品包装等需多设备协同的场景，显著降低布线成本与故障率。
应用场景
汽车焊装线设备集群控制
某德系车企焊装线采用 GE IC693DNM200 构建控制网络：
· 主站中枢：同步管理 63台从站设备（焊接机器人+光电传感器），处理 126个I/O点 实时数据；
· 故障容错：当某从站通信中断时，模块 0.5ms内切换备用路径，避免产线停摆；
· 成效：设备联动效率提升 30%，年减少通信故障停机 420小时。核心参数速览
参数类别 | 技术规格 |
产品型号 | GE IC693DNM200 |
制造商 | 通用电气（GE） |
协议标准 | DeviceNet（ODVA认证） |
通信速率 | 125/250/500 Kbps（自适应） |
最大从站数 | 63节点 |
I/O管理能力 | 126个实时数据连接点 |
电源输入 | 24V DC ±10%（反接保护≤-28V） |
通信接口 | 5针开放式DeviceNet连接器 |
工作温度 | -25°C ~ +70°C |
防护等级 | IP20（需配防护柜） |
拓扑诊断 | 实时网络地图 + 节点健康状态LED |
物理尺寸 | 132×109×44 mm（DIN导轨） |
技术原理与创新价值
1. 双总线冗余架构
o 独立分离 数据总线 与 电源总线，单路故障时自动切换备用线路，MTBF >12万小时（汽车厂产线验证）。
2. 动态带宽优先级分配
o 按设备关键性分配通信资源（如急停信号优先传输），关键数据延迟 <1ms，保障安全联锁可靠性。
3. 自愈型网络拓扑
o 实时构建设备连接图，断线时自动重构路径（如环形→星形），恢复时间 <100ms，避免系统瘫痪。
应用案例与行业价值
· 挑战：200台离心泵需实时压力监控，传统硬接线成本高昂。
· 解决方案：
o IC693DNM200 构建DN网络，直读 FOXBORO FBM242 压力数据；
o 通过网关上传至DCS，超标时 5ms内触发TRICONEX 3351 关断阀。
· 价值：布线成本降 80%，联锁响应速度超行业标准 3倍。
· 创新应用：
o 灌装机/封口机即插即用，模块自动识别新节点；
o 配方切换时 10秒完成组态更新（传统需2小时）。
· 效益：换型效率提升 95%，客户誉其为 “零代码重构革命”。
相关产品组合方案
型号 | 功能 | 协同价值 |
GE IC693CPU374 | Series 90-30主处理器 | 运行动态带宽算法，优化DeviceNet负载 |
GE IC694MDL645 | 32点数字量输入模块 | 扩展安全门信号采集点 |
Bently Nevada 1900 | 振动传感器 | DeviceNet直连实现预测性维护闭环 |
ProSoft PLX31-DNM | DN转Modbus TCP网关 | 打通IT/OT数据壁垒 |
Proficy Machine Edition | 组态软件 | 图形化配置拓扑，开发效率提升70% |
