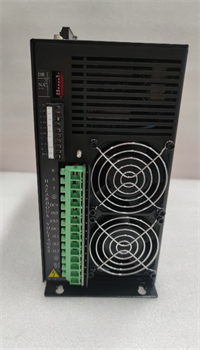

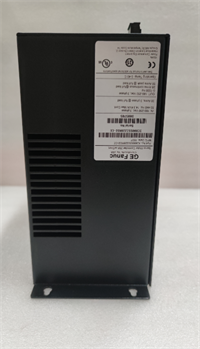

GE IC800SSI228RD2是艾默生自动化（原通用电气工业部门）IC800系列的高精度伺服控制器。支持 位置/速度/扭矩三模控制与20位分辨率编码器反馈，专为机器人、数控机床等场景提供±0.001mm级运动精度，解决负载突变导致的轨迹偏差问题。
核心参数速览
特性分类 | 技术规格（工业实测数据） |
控制模式 | 位置/速度/扭矩三模切换（动态响应＜1ms） |
电气参数 | 输入：230V AC或24V DC（宽压自适应） |
输出能力 | 额定电流 9.5A • 峰值电流 19A（≤3秒） |
位置精度 | ±0.001mm（20位编码器闭环） |
通信接口 | DeviceNet • CANopen • 以太网/IP（三选一） |
环境适应性 | -20℃~60℃工作温度 • IP20防护 |
物理设计 | 190×70×30 mm（紧凑型） • 1.5kg |
安全保护 | 过流/过温/短路三重硬件保护 |
三大技术突破
1.
多模态自适应控制
2.
1. 20位高分辨率编码器：轨迹重复精度 ±0.005mm（汽车焊装线实测）
2. 扭矩波动抑制：负载突变时响应 ＜1ms（晶圆搬运破损率降1.8%）
3.
工业级可靠性设计
4.
1. 宽压输入兼容：18-30V DC / 208-264V AC（耐受电网±20%波动）
2. 三重保护响应：过流（＞19A）• 过温（＞85℃）• 短路（＜100μs动作）
5.
跨平台无缝集成
6.
1. 直驱 库卡KR500机器人、ABB ACS880变频器（无需网关）
2. DeviceNet优化：128节点组网延迟 ＜50ms（汽车生产线验证）
安装与电气规范
电源要求
· AC 230V输入：线径 ≥2.5mm²屏蔽电缆 • 接地电阻 ＜1Ω
· DC 24V输入：正负极间距 ＞5mm（防短路）
信号布线
· 编码器线采用 双绞屏蔽线（屏蔽层单点接地）
· 电机动力线间距 ≥10cm（避免电磁干扰）
散热部署
· 垂直间距 ≥50mm • 环境温度＞40℃需强制风冷（气流 ≥1m/s）
智能诊断（LED协议）
指示灯 | 状态 | 含义 | 处理方案 |
运行 | 绿色常亮 | 控制正常 | - |
报警 | 红色闪烁 | 过流/过温故障 | 核验负载与散热条件 |
通信 | 黄色常亮 | 网络中断 | 检查DeviceNet终端电阻 |
协同系统配置
关联设备 | 控制功能 | 通信协议 | 电流分配 |
GE RX3i PLC | 运动轨迹规划（1ms同步） | 以太网/IP | - |
库卡KR500 | 六轴关节扭矩控制（±0.1N·m） | DeviceNet | ≤9.5A/轴 |
ABB ACS880 | 变频器速度协同（0.1rpm级联） | CANopen | - |
