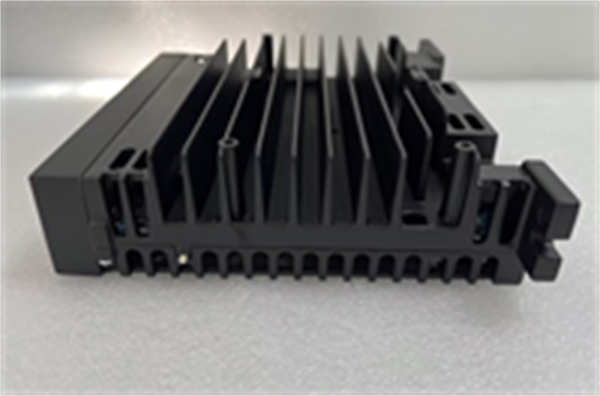

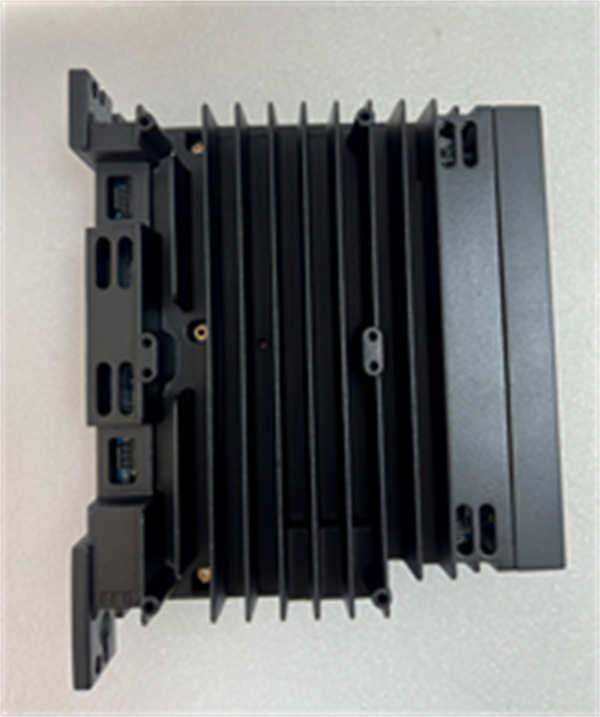

IS420UCSBH4A GE

IS420UCSBH4A 是通用电气（GE） PACSystems RX3i 平台中的一款高级通用通信串行模块。它作为控制系统的“多协议网关”，通过强大的双端口设计和丰富的协议库，高效解决复杂自动化系统中多种异构设备的数据集成挑战。

应用场景：

在大型水务集团的泵站自动化改造中，控制系统需要同时集成不同品牌、不同协议的设备：包括支持Modbus RTU的智能流量计、采用DNP3协议的远程遥测单元（RTU）、以及使用特定字符协议的老旧PLC。为每种设备配置独立的通信网关将导致成本高昂、系统复杂。IS420UCSBH4A 的出现完美解决了这一难题。其双端口可独立配置不同协议，一个端口作为DNP3从站接收调度中心指令，另一个端口作为Modbus RTU主站轮询现场仪表。该方案在华东某区域供水网络成功应用，实现了数据一体化集成，简化了架构，降低了20%的集成成本。

核心参数速览：

技术原理与创新价值：

创新点1：卓越的灵活性与强大的协议处理能力。IS420UCSBH4A 的核心价值在于其极高的灵活性。两个通信端口完全独立，可被配置为不同的物理标准（RS-232/422/485）和不同的通信协议，相当于将两个独立的网关集成在一个模块中。其内置的专用通信处理器负责处理所有底层通信细节（如字节时序、错误校验、报文重发），将处理好的数据块通过背板传递给RX3i CPU（如IS420PUAAH1A），从而将主CPU从繁琐的通信任务中彻底解放，专注于控制逻辑，提升了整个系统的扫描性能和稳定性。创新点2：强大的电气隔离与诊断功能。 该模块的每个串行端口都提供了高达2500V RMS的电气隔离，能有效抑制现场长距离布线引入的浪涌、地电位差和电磁干扰，为敏感的控制器背板提供了坚固的保护屏障。同时，模块提供详细的通信诊断信息，如误码率、报文超时计数、缓冲区状态等，为工程师快速定位网络故障、优化通信效率提供了强大工具。创新点3：无缝的RX3i系统集成与热插拔支持。 IS420UCSBH4A 专为RX3i平台优化，其配置在统一的Proficy Machine Edition软件环境中完成，与逻辑编程无缝集成。模块支持RX3i系统的热插拔功能，允许在系统不停机的情况下进行维护或更换，这极大地提高了系统的可用性和可维护性，满足连续生产过程的要求。

应用案例与行业价值：

在某轨道交通集团的车辆段控制系统中，GE IS420UCSBH4A 被用于集成列车清洗机、架车机等多种工艺设备。

· •应用流程：清洗机的主PLC采用Modbus RTU协议，而架车机控制系统使用自定义字符协议。IS420UCSBH4A 的两个端口分别配置为对应的主站模式，主动轮询这些设备的状态和数据，并将整合后的信息上传给作为主控的RX3i PLC，实现整个车辆段的自动化调度。

· •带来的改进：相比为每种设备配置独立网关的方案，使用 UCSBH4A 大幅节省了硬件成本和机柜空间。其稳定的通信减少了因干扰造成的数据中断，使车辆检修流程更加顺畅可控，调度效率提升约15%。

· •用户评价：自动化工程师反馈：“IS420UCSBH4A 的双端口独立配置功能太实用了，让我们用一块模块就解决了所有第三方设备的通信问题。它的配置界面很直观，诊断信息详细，帮助我们快速解决了几个困扰已久的通信断续问题。”

相关产品组合方案：

IS420UCSBH4A 作为RX3i系统的通信网关，与以下核心组件协同工作：

· •RX3i CPU模块：如IS420PUAAH1A，是数据交换的处理中心。

· •RX3i电源模块：如IC693PWR321，为整个系统供电。

· •RX3i通用背板：如IC693CHS397，是模块的安装载体。

· •I/O模块：如IC693MDL645（数字量输入），与 UCSBH4A 采集的外部数据协同工作。

· •编程软件：GE Proficy Machine Edition，用于对 UCSBH4A 进行协议、参数和数据映射的全面组态。

安装维护与全周期支持：

IS420UCSBH4A 的安装需在系统断电或安全模式下进行，将其插入RX3i背板的指定槽位。配置工作主要在Proficy Machine Edition软件中完成，需根据外设协议选择合适的驱动并定义数据交换表。其热插拔功能需遵循规范操作。
