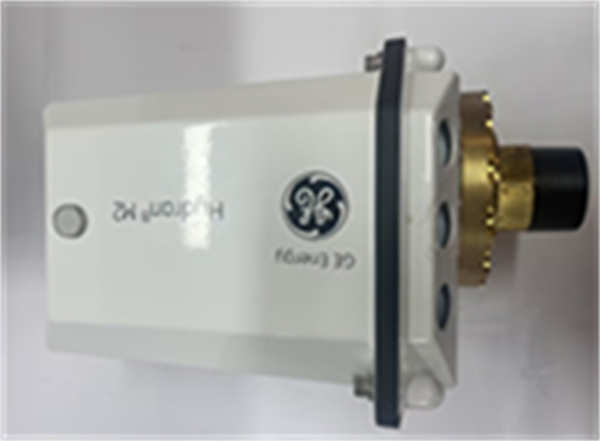

HYDRAN M2 GE

GE HYDRAN M2 是通用电气公司生产的一款在线式变压器油中溶解气体监测系统。该设备属于电力设备状态监测类别，通过实时分析变压器油中溶解的特征气体含量，实现对变压器内部潜伏性故障的早期预警和诊断，是电力系统状态检修的关键设备。

应用场景：

在500kV重要枢纽变电站，一台主变压器承担着区域电网的供电任务。传统离线油色谱分析周期长，无法及时发现突发性故障。安装GE HYDRAN M2 后，系统每6小时自动采样分析油中H₂、CO、CH₄、C₂H₄、C₂H₆、C₂H₂等关键气体含量。当检测到C₂H₂（乙炔）含量异常升高，HYDRAN M2 立即发出预警，提示可能存在放电性故障。运维人员及时安排检修，发现套管内部接触不良，避免了一起可能导致的变压器烧毁和电网事故。

核心参数速览：

技术原理与创新价值：

创新点1：先进的渗透膜分离技术GE HYDRAN M2 采用专有的气体渗透膜技术，能够选择性地从变压器油中分离出溶解的特征故障气体。这种膜分离技术避免了载气使用，简化了系统结构，提高了现场运行的可靠性。创新点2：多传感器融合检测设备集成多个高精度电化学和半导体传感器，针对不同气体特征进行优化，实现对H₂、CO、烃类气体等多种故障特征气体的同步检测和定量分析。创新点3：智能诊断与预警算法HYDRAN M2 内置基于IEEE和IEC标准的智能诊断算法，可自动计算气体增长率、TDCG（总可燃气含量）、故障诊断专家系统等，提供故障预警和诊断建议，辅助运维决策。

应用案例与行业价值：

案例：省级电网重要变压器状态监测某省网公司为500kV及以上重要变压器部署GE HYDRAN M2 在线监测系统。

· •应用流程：在全省28台关键变压器安装HYDRAN M2，数据通过光纤网络集中至省调监测中心，实现远程监控和智能诊断。

· •带来的改进：系统投运首年即成功预警3起潜在故障，避免直接经济损失超千万元。变压器状态检修比例从30%提升至65%，延长了设备寿命。

· •用户评价：状态监测专责表示：“HYDRAN M2 就像给变压器安装了‘心电图’，实现了从定期检修到状态检修的转变，大大提升了电网安全运行水平。”

相关产品组合方案

1. 1.GE TRS100 变压器综合监测系统：与HYDRAN M2 数据集成

2. 2.GE B90 变压器差动保护装置：与气体监测协同保护

3. 3.GE UR系列 保护测控装置：实现全方位设备保护

4. 4.GE Predix平台：提供大数据分析和预测性维护

5. 5.变压器智能组件柜：为在线监测设备提供安装环境

6. 6.油色谱工作站软件：进行数据管理和高级分析

安装维护与全周期支持

GE HYDRAN M2 通常安装在变压器本体附近的智能组件柜或保护箱内，通过不锈钢管路与变压器取油阀门连接。安装时需确保取样代表性，避免气体逸散。日常维护主要包括定期检查气路密封性、校准传感器、更换干燥剂等。
