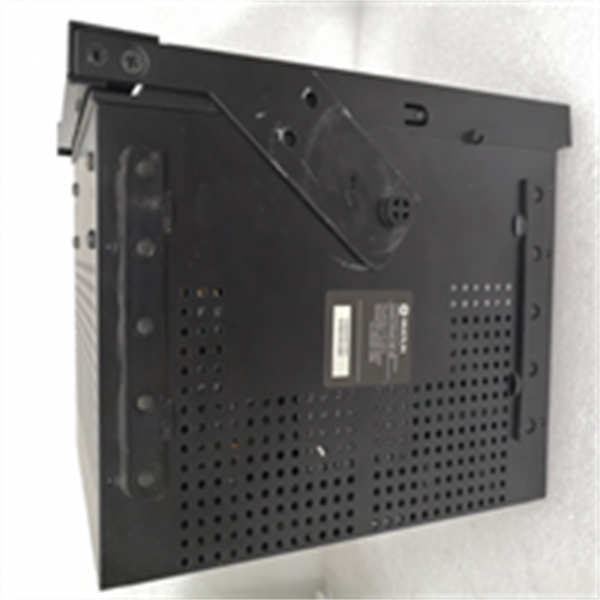

SR750-P5-G1-S1-HI-A20-R GE

GE SR750-P5-G1-S1-HI-A20-R 是美国通用电气（GE）旗下Multilin系列的一款高性能馈线保护继电器。此型号是SR750系列中功能较为齐全的配置，在基础保护之上增加了电压测量和高级报告功能，为中低压配电系统中的出线馈线提供集保护、控制、测量和高级诊断于一体的完善解决方案。

应用场景：

在大型半导体制造厂的洁净车间配电系统中，为光刻机、蚀刻机等关键工艺设备供电的馈线必须得到最高级别的保护。任何短暂的停电或电压暂降都可能导致价值数百万的晶圆报废。GE SR750-P5-G1-S1-HI-A20-R 被部署在这些关键馈线的开关柜内。其P5后缀代表的5A电流输入使其能直接匹配现场最通用的电流互感器（CT），而A20和S1赋予它的电压测量与方向性保护功能，可以精准判断故障方向，避免因下级小故障导致上级大范围停电。当事件发生时，R后缀提供的详细事件报告和录波数据，能帮助工程师快速定位故障根源，极大缩短恢复时间。

核心参数速览：

技术原理与创新价值：

创新点1： 基于电压信息的智能保护逻辑。与仅有电流保护功能的简易型号不同，GE SR750-P5-G1-S1-HI-A20-R 通过接入电压量（S1），实现了保护逻辑的质的飞跃。它可以计算功率方向，实现方向性过流保护，确保只在保护区内故障时动作；同时能监测电压高低、频率和电压不平衡度，提供更全面的电网状态感知。创新点2： 强大的事后分析能力（R功能）。该装置的“R”后缀意味着其具备更详细的事件顺序记录（SOE）和故障录波功能。当保护动作后，它不仅记录动作时间和类型，还能保存故障发生前后数个周期的电流、电压完整波形。这为运维人员提供了如同“黑匣子”般的数据，极大地简化了故障诊断流程，是实现从“修复故障”到“分析并预防故障”转变的关键。

应用案例与行业价值：

在某港口集装箱码头的岸电供电系统中，需要为停靠的巨轮提供稳定电源。供电馈线的可靠性直接关系到船舶的作业效率和减排目标的实现。应用流程： 在每条岸电馈线上安装了 GE SR750-P5-G1-S1-HI-A20-R，利用其方向性保护区分码头电网与船舶负载侧故障，并监测电能质量。带来的改进： 在一次操作中，一艘船舶的内部设备发生短路，SR750-P5-G1-S1-HI-A20-R 准确判断故障方向来自船舶侧，并未跳闸，从而保障了码头电网和其他岸电连接的稳定。同时，其记录的故障数据为码头方向船方明确责任提供了有力证据。设备经理评价：“这款继电器不仅‘守得住’，更能‘说得清’，它的报告功能为我们避免了很多不必要的纠纷。”

相关产品组合方案：

· •GE SR750-P1-G1-S1-HI-A20-R：电流输入为1A的版本，适用于二次侧为1A的CT系统。

· •GE SR750-P5-G1-S1-HI：基础版本，不具备A20的电压高级功能和R的报告功能。

· •GE Multilin 745：变压器管理继电器，作为上级保护，与 SR750 构成分级保护体系。

· •GE Multilin 469：电机管理继电器，用于保护馈线末端的大型电动机。

· •GE F650：线路保护装置，用于更复杂的进线或联络线保护。

· •GE Enervista 软件：用于对 SR750-P5-G1-S1-HI-A20-R 进行配置、监测和分析故障录波的统一平台。

安装维护与全周期支持：

GE SR750-P5-G1-S1-HI-A20-R 采用坚固的工业设计，适用于标准面板开孔安装。其接线标识清晰，配置可通过前面板或Enervista软件直观完成。强大的自诊断和R后缀提供的详细记录功能，使日常状态监测和事后故障分析变得非常高效，显著降低了平均修复时间（MTTR）。
