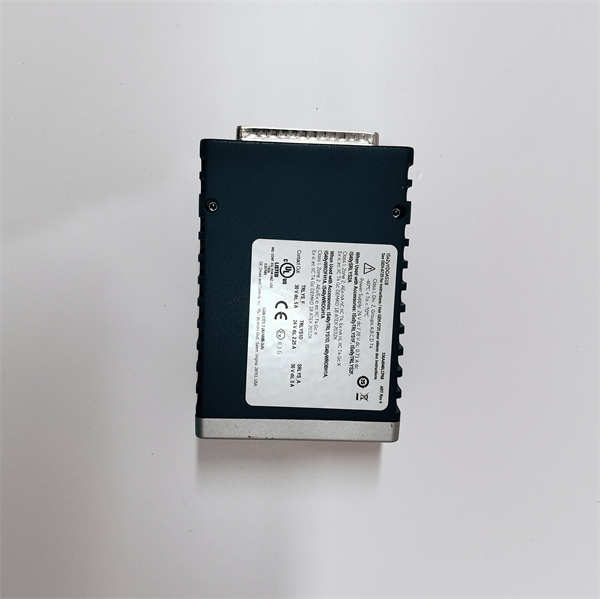

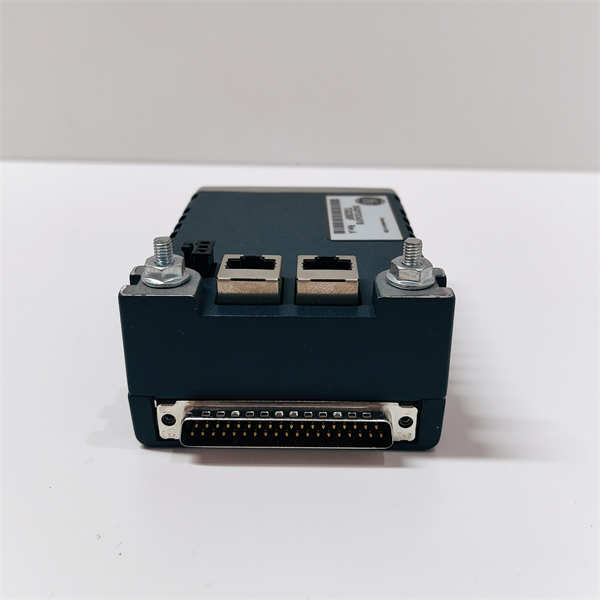

IS420YDOAS1B GE

IS420YDOAS1B 是通用电气（GE）为其 Mark VIe 燃气轮机和能源管理系统设计的一款高性能、高密度数字量输出模块。该模块采用继电器触点输出，用于驱动控制回路中的中间继电器、接触器、电磁阀等感性或阻性负载，是执行控制逻辑、启停设备的最终“手脚”。

应用场景：

在联合循环电站的燃气轮机辅助系统中，需要根据控制逻辑自动启停润滑油泵、密封油泵和冷却风机等关键设备。IS420YDOAS1B 模块安装在Mark VIe控制柜内，接收来自控制器的启停指令。当其输出通道闭合时，驱动相应的中间继电器，进而控制大功率接触器吸合，最终启动大电流的电机。其可靠的继电器触点能够承受较大的冲击电流和感性负载，确保了辅机设备的可靠操作。

核心参数速览：

技术原理与创新价值：

创新点1：高密度继电器输出与强电气隔离。 IS420YDOAS1B 的核心优势在于其在紧凑模块内集成了16个高性能继电器。继电器本身提供了物理隔离，将Mark VIe系统的低压电子电路与现场的动力回路完全隔离开。这有效防止了现场侧的电压浪涌、感应雷击等高压干扰窜入控制系统，极大地保护了核心控制器，提升了系统的抗干扰能力和可靠性。创新点2：强大的负载驱动能力与灵活性。 相比晶体管输出，继电器输出的最大优点是负载电压和电流范围宽，且交直流兼容。模块的“干触点”输出形式意味着用户可以根据现场设备的需求，独立选择适合的控制电源（如24VDC、110VAC或220VAC），直接驱动各类交流接触器、电磁阀和指示灯，应用非常灵活。创新点3：集成的状态诊断与可维护性。 模块为每个输出通道配备了LED指示灯，可以直观地显示通道的导通状态，极大地方便了现场调试和故障排查。此外，通过Mark VIe系统的诊断功能，可以监控模块的整体健康状态。

应用案例与行业价值：

某化工厂的自备电站燃机在启动过程中，因一个用于控制空压机启停的输出模块触点粘连，导致空压机无法正常停机，险些造成设备损坏。更换为 IS420YDOAS1B 模块后，其高质量的继电器触点和良好的散热设计，确保了在频繁启停的工况下触点的可靠分合。多年来运行稳定，再未发生类似故障，保障了电厂的自动启停顺序和设备安全。

相关产品组合方案：

在Mark VIe系统中，IS420YDOAS1B 需与以下组件协同工作：

· •Mark VIe 控制器：如 IS200ERPGH1A，执行控制逻辑，下发输出指令。

· •Mark VIe 机架与背板：如 IS200RACKS 系列，提供模块插槽和通信。

· •外部负载电源：为继电器触点提供驱动负载所需的电源。

· •中间继电器/接触器：用于放大输出信号，驱动大功率电机等负载。

· •熔断器或断路器：保护输出回路免受过流损害。

· •工程软件：GE ToolboxST，用于硬件组态和逻辑编程。

安装维护与全周期支持：

IS420YDOAS1B 模块需由认证工程师安装。操作前需系统断电，将模块插入指定槽位并锁紧。外部负载电源和负载回路接线务必正确、牢固。日常维护主要是观察通道指示灯状态是否与输出命令一致，并定期检查外部回路端子是否松动。
