GE VMIVME7698

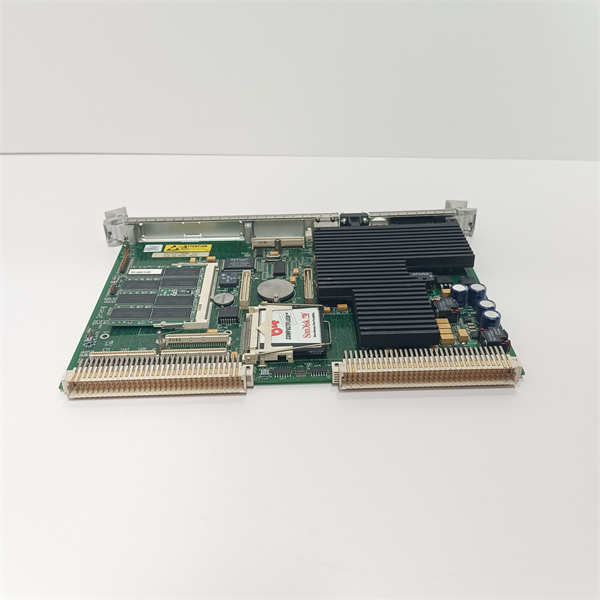

GE VMIVME-7698 是通用电气智能平台（GE Intelligent Platforms）生产的一款高性能VME-to-PCI桥接控制器。该产品采用先进的桥接技术，能够在VME总线系统中无缝集成PCI设备，为传统工业控制系统提供现代化的扩展能力和性能提升。

应用场景：

在某大型风洞试验基地的控制系统升级项目中，原有的VME基础架构需要集成新型高速数据采集卡。这些采集卡仅提供PCI接口，与现有的VME系统不兼容。通过在主控机箱中安装GE VMIVME-7698桥接控制器，成功将多块PCI数据采集卡集成到VME系统中，实现了试验数据的高速采集与实时处理，显著提升了风洞试验的数据质量和效率。

核心参数速览：

技术原理与创新价值：

创新点1：高效的双总线协议转换引擎GE VMIVME-7698 内置智能协议转换引擎，能够实时转换VME和PCI总线协议。其硬件实现的桥接逻辑确保了数据传输的低延迟和高效率，支持复杂的地址映射和中断处理机制，使PCI设备能够完全融入VME系统架构。创新点2：灵活的地址映射与空间管理该桥接控制器支持多种VME地址空间（A32/A24/A16）到PCI地址空间的灵活映射，允许系统设计者根据具体需求优化内存布局。这种灵活的映射机制大大简化了混合架构系统的集成复杂度。创新点3：高性能DMA传输能力VMIVME-7698 具备强大的DMA控制器，支持块传输和散聚DMA操作，能够实现VME与PCI设备间的高速数据交换，最大程度发挥混合总线架构的性能优势。

应用案例与行业价值：

案例名称：工业射线检测系统现代化改造某特种设备制造企业的工业射线检测系统，核心控制采用VME架构，但需要集成新型高分辨率数字成像板。这些成像板仅提供PCIe接口，无法直接与现有系统兼容。应用流程：在VME主控机箱中安装GE VMIVME-7698桥接控制器，并通过转接卡连接PCIe成像板。系统启动后，VMIVME-7698自动完成总线枚举和资源配置，成像板被识别为VME系统的标准外设，实现了检测图像的高速采集和实时处理。带来的改进：

· •系统升级成本降低70%，避免整套系统更换

· •检测分辨率从200万像素提升至1600万像素

· •图像处理速度提升3倍，检测效率大幅提高

· •系统生命周期延长5-8年

客户评价："GE VMIVME-7698桥接控制器为我们解决了新旧技术融合的难题，以最小投资实现了系统性能的跨越式提升。"

相关产品组合方案：

GE VMIVME-7698可与以下产品配套使用：

· •VME机箱：如VMIVME-7800系列，提供稳定的安装环境

· •PCI设备：各种数据采集卡、通信卡、图形卡等

· •VME处理器板：如VMIVME-7750，作为系统主控制器

· •VME I/O模块：如VMIVME-5500系列，扩展数字量/模拟量I/O

· •系统软件：VxWorks、Linux等操作系统及驱动程序

· •开发工具：Tornado开发环境，简化混合系统编程

安装维护与全周期支持：

GE VMIVME-7698采用标准6U VME板卡尺寸，安装时需插入VME机箱的对应槽位。连接PCI设备时应注意板卡固定和散热问题，确保在振动环境下稳定工作。日常维护重点包括定期检查连接器状态、监控板卡工作温度和确保通风良好。
