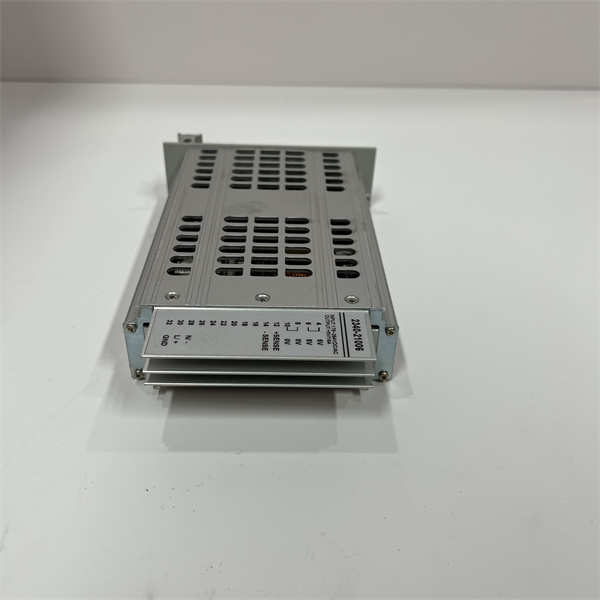

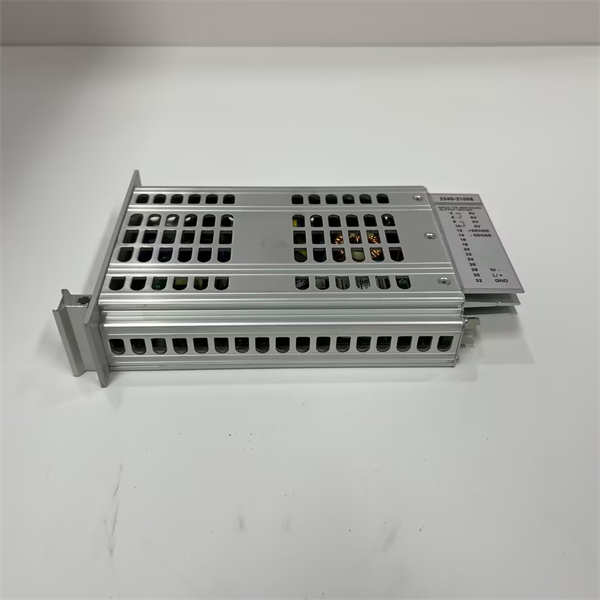

GE WES5120 2340-21006

WES5120（部件号：2340-21006）是通用电气（GE）智能平台（GE Intelligent Platforms）为PACSystems RX3i系列可编程自动化控制器（PAC）设计的一款高性能嵌入式以太网交换机模块。该模块直接集成在RX3i机架中，为控制系统提供强大的网络通信能力和灵活的拓扑选项，是实现设备联网和数据集成的重要桥梁。

应用场景：

在一条现代化汽车车身焊接生产线上，数十台机器人、视觉传感器和PLC需要实时同步动作。WES5120模块被安装在中央控制柜的RX3i机架内，它构建了一个高速可靠的局部设备网。通过其集成的管理型交换机功能，它确保了机器人控制器与主PAC之间运动控制指令的极低延迟传输，同时将生产状态数据实时上传至监控系统。任何一次通信延迟或中断都可能导致大批量工件报废，而WES5120的稳定运行，正是保障整线节拍和产品质量的网络基石。

核心参数速览：

技术原理与创新价值：

创新点1：深度机架集成与背板高速互联。与传统的外置交换机不同，WES5120的创新在于其“嵌入式”设计。它直接作为一個模块插入RX3i背板，从而与CPU、I/O模块共享机架内部的高速数据总线。这种架构消除了外部布线带来的复杂性和不可靠因素，实现了控制器与网络端口之间极低延迟、高确定性的数据交换，为实时控制应用提供了理想基础。创新点2：紧凑型设计与一体化网络架构。WES5120将交换机的功能浓缩到一个标准的RX3I模块尺寸中。这种紧凑设计极大地节省了控制柜内的空间，并允许在本地机架内直接构建星形或线性网络拓扑，连接远程I/O站、HMI及其他智能设备，实现了控制网络的结构简化和集中管理。创新点3：增强的网络可靠性与诊断功能。该模块提供了基本的网络管理功能（取决于具体版本），如端口状态监测、数据流控制等。这使得工程师能够快速诊断网络连接状态（如链路通断）、定位网络故障点，从而有效提升整个控制系统的可维护性和可用性，减少因网络问题导致的停机时间。

应用案例与行业价值：

在某大型水务集团的中央调度系统中，多个加压泵站均采用以RX3i PAC为核心的控制方案。每个站点的控制器内部都配置了WES5120模块，用于连接站内设备并通过工业环网与调度中心通信。项目实施后，得益于WES5120构建的稳定网络，调度中心能够实时获取各泵站的运行参数（如压力、流量），并可靠地下发调度指令，实现了整个供水网络的优化运行和快速响应。项目工程师反馈：“WES5120模块的集成化设计让我们的柜内布局更整洁，网络连接更加稳定，自投运以来从未出现因通信模块故障导致的数据中断问题。”

相关产品组合方案：

为构建完整的PACSystems RX3i解决方案，推荐以下与WES5120协同工作的产品：

· •IC695CPU315： RX3i系列主流CPU模块，是WES5120进行数据交换的核心处理单元。

· •IC694系列I/O模块： 如数字量输入模块IC694MDL654，模拟量输出模块IC694ALG392，是控制系统的末端执行与感知单元。

· •IC690系列电源模块： 如IC693PWR321，为整个RX3i系统（包括WES5120）提供稳定电力。

· •RX3i机架： 如IC693CHS391，所有模块的安装载体和背板通信基础。

· •VersaMax I/O模块： 可作为远程I/O站，通过以太网与WES5120连接扩展系统规模。

· •QuickPanel系列HMI： 通过以太网与WES5120通信，提供人机交互界面。

· •Proficy Machine Edition： 用于对RX3i系统（包括网络配置）进行编程、组态和调试的软件平台。

安装维护与全周期支持：

WES5120的安装极为简便，在系统断电后，只需将其对准RX3i机架上的空槽位，平稳插入直至卡扣锁紧即可。其即插即用的特性使得硬件集成非常快速。日常维护主要是通过软件工具监控其端口状态和网络流量，确保物理连接牢固。模块不支持热插拔，更换前需对控制系统执行安全停电操作。
