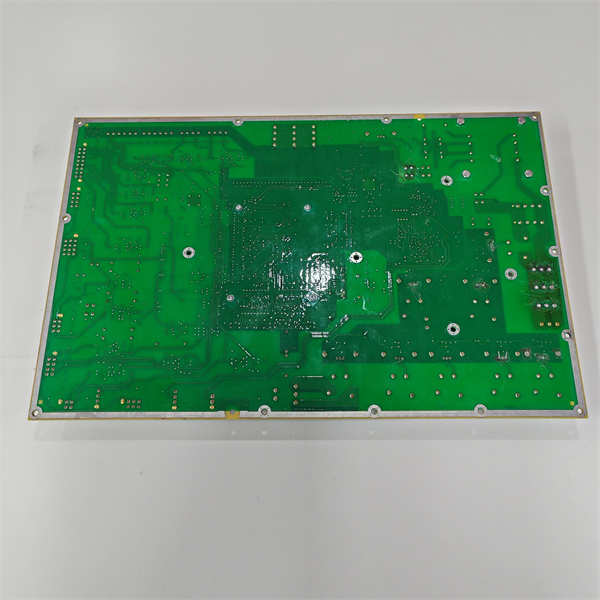

GE IS200WEMAH1AEA

简要说明：

GE IS200WEMAH1AEA 是通用电气（GE）为其Mark VI系列燃气轮机/蒸汽轮机控制系统设计的一款专用模拟量输出终端板。该模块是控制柜中的重要接口组件，需与相应的模拟量输出模块（如 IS200AOAOH1A）配套使用，负责将控制系统发出的数字指令转换为模拟信号（如4-20mA），用于驱动现场的执行机构（如调节阀的阀门定位器）。

应用场景：

在化工厂的锅炉给水控制系统中，需要根据汽包水位实时、精确地调节给水阀门的开度。Mark VI控制系统中的控制算法计算出所需的阀门开度后，将数字指令发送给模拟量输出模块。该指令通过背板传输至 GE IS200WEMAH1AEA 终端板。终端板将信号进行调理和隔离，输出一个精确的4-20mA电流信号至给水阀门上的电气阀门定位器。定位器根据该信号比例地控制气源压力，从而驱动阀门到达精确的开度，维持水位的稳定。IS200WEMAH1AEA 在此闭环控制中扮演了“最后一环”的关键角色，其输出的稳定性和精度直接决定了最终的控制效果。

核心参数速览：

技术原理与创新价值：

创新点1：可靠的信号隔离与驱动能力。 GE IS200WEMAH1AEA 的核心价值在于其提供可靠的电气隔离和信号驱动。它接收来自后方模拟量输出模块的弱电信号，并进行隔离和功率放大，使其具备足够的驱动能力以克服长距离电缆的阻抗，稳定地驱动现场执行器（如阀门定位器的线圈）。通道间的隔离确保了当某一路执行器或线路发生故障时，不会影响其他通道的正常工作，极大地提升了系统的可靠性。创新点2：模块化与维护便利性设计。 该终端板采用插拔式模块化设计。当需要更换或检修时，技术人员只需断开连接现场执行器的线缆，即可将整个终端板从模拟量输出模块上取下，维护非常便捷。这种设计将信号接口部分与复杂的电子处理部分分离，降低了维护复杂度，并支持快速的备件更换，最大限度地缩短了系统停机时间。创新点3：针对工业环境的优化设计。 作为Mark VI系统的组成部分，IS200WEMAH1AEA 在设计上考虑了振动、温度和电磁干扰等恶劣工况。其坚固的端子排和可靠的PCB布局确保了在严苛工业环境下的长期稳定连接。

应用案例与行业价值：

某大型电厂的燃气轮机燃料调节系统，通过控制燃料阀来维持机组负荷和排放指标。该系统使用多块 GE IS200WEMAH1AEA 终端板来驱动各个燃料控制阀的定位器。在一次机组大修后启动过程中，由于 IS200WEMAH1AEA 终端板输出的稳定且精确的控制信号，燃料阀响应迅速且线性，机组一次并网成功，负荷调节平稳。维护工程师指出：“Mark VI系统的这类专用终端板（如IS200WEMAH1AEA） 的可靠性是确保我们机组快速响应电网调度指令的基础。”

相关产品组合方案：

· •GE IS200AOAOH1A：模拟量输出模块，是 IS200WEMAH1AEA 必须配套的核心处理模块，产生控制信号。

· •GE Mark VI 系统主控制器：如控制处理器模块，负责运算并发出控制指令。

· •电气阀门定位器：现场执行机构，接收来自 WEMAH1AEA 的4-20mA信号。

· •GE 系统组态软件（ToolboxST）：用于系统调试、参数整定和故障诊断。

· •屏蔽控制电缆：用于连接终端板和现场执行器，确保信号传输质量。

安装维护与全周期支持：

GE IS200WEMAH1AEA 终端板的安装需在系统断电后进行。操作时，需将其对准配套的模拟量输出模块（如AOAOH1A）正面的接口，平稳按压直至锁紧。连接执行器的控制电缆应接在终端板的螺钉端子上，并确保极性正确、紧固可靠。日常维护主要是定期检查接线是否松动，并保持模块表面清洁。
