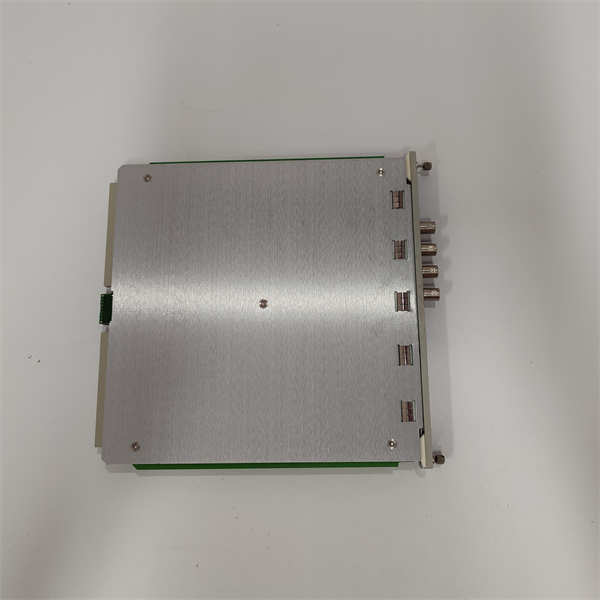

Bently 3500/44M 140734-03

BENTLY 3500/44M 140734-03 是贝克休斯旗下Bently Nevada公司设计的3500机械保护系统中的一个关键组件，属于四通道继电器模块。该模块接收来自3500框架内监测器（如振动、温度监测器）的报警信号，驱动外部继电器触点，直接执行设备停机、报警提示等关键安全联锁功能，是保障旋转机械安全运行的最后一道坚固防线。

应用场景：

在一座大型天然气压缩站，一台核心燃气轮机因润滑油压力过低触发了3500/42M温度监测模块的“危险”报警。信号瞬间传递至BENTLY 3500/44M 140734-03继电器模块，模块内部对应的通道立即动作，其常闭触点断开，切断了燃气轮机的燃料供应电磁阀电路，迫使机组安全平稳停机。这一过程在毫秒级内完成，3500/44M以其绝对可靠的执行，成功避免了一次可能发生的轴系损坏灾难性事故。

核心参数速览：

技术原理与创新价值：

创新点1：高可靠性安全触点设计。 3500/44M 的核心价值在于其继电器的“失效安全”设计。模块采用高质量电磁继电器，触点材料与结构经过特殊优化，确保在长期闲置后或动作瞬间都能可靠接通或分断。其Form-C（单刀双掷）触点提供了常开/常闭两种选择，可灵活配置为“通电动作”或“断电动作”模式，满足不同的安全逻辑需求。创新点2：智能通道诊断与状态指示。 模块前面板为每个通道配备了多色LED指示灯，实时显示通道的供电状态、激活状态和故障状态。此外，模块具备内部自诊断功能，能检测到继电器线圈开路或短路等故障，并将故障信息通过背板通信上报至框架接口模块，极大提升了系统的可维护性和透明度。创新点3：强大的系统集成与认证合规。 3500/44M 并非独立工作，而是深度集成于3500系统生态中。它通过机架背板直接与监测器通信，省去了复杂的外部接线，减少了故障点。其设计符合严格的国际安全标准（如IEC 61508），支持达到SIL 2/SIL 3等级的安全仪表功能（SIF），是构建高可靠性安全仪表系统（SIS）的理想选择。

应用案例与行业价值：

案例：沿海化工厂主风机安全系统升级某临海化工厂为解决主风机保护系统老化、误动率高的问题，采用以Bently Nevada 3500系统为核心的新一代保护方案。3500/44M模块被用于接收振动和轴位移的“危险”报警信号，并直接控制主风机的入口导叶和主电机断路器。项目投运后，不仅实现了精准、可靠的联锁停机，彻底消除了误动，其清晰的通道状态指示也让维护人员能快速判断系统健康状况。设备经理表示：“3500/44M模块的引入，让我们的安全停机系统从‘可用’变成了‘可信赖’，为装置的长周期运行打下了坚实基础。”

相关产品组合方案：

· •3500/42M 位移/振动监测器： 报警信号的来源，为3500/44M提供精准的振动/位移报警触点信号。

· •3500/32M 转速/键相器模块： 提供转速报警信号，可与3500/44M联动实现超速保护。

· •3500/22M 温度监测器： 提供轴承温度报警信号，与3500/44M配合实现温度保护。

· •3500/15 电源模块： 为整个框架包括3500/44M提供稳定、冗余的电力供应。

· •3500/92 通信网关： 将3500框架数据（包括3500/44M的状态）上传至上层系统（如DCS或System 1®）。

· •3500/33M 转速继电器模块： 专用转速继电器，可作为3500/44M在转速保护方面的功能补充。

· •3500机架： 所有模块的安装载体，提供标准的背板通信和电源分配。

安装维护与全周期支持：

3500/44M的安装极为简便，采用标准的插拔式结构，只需在断电状态下将其沿导向槽插入3500机架的任意兼容插槽即可，模块会自动锁紧，并通过背板连接器获取电源和信号，大大减少了外部接线错误的风险。模块支持在线热插拔（在满足安全规程和系统配置允许的前提下），便于不停车维护。日常维护主要依赖于对模块前面板LED状态灯的巡检，通过颜色和闪烁模式即可快速判断运行状态。当模块需要更换时，只需记录下原模块的跳线设置（如触点动作延时、锁存/非锁存模式等），在新模块上进行相同配置，然后直接替换即可，无需重新接线，系统上电后即可恢复正常功能。
