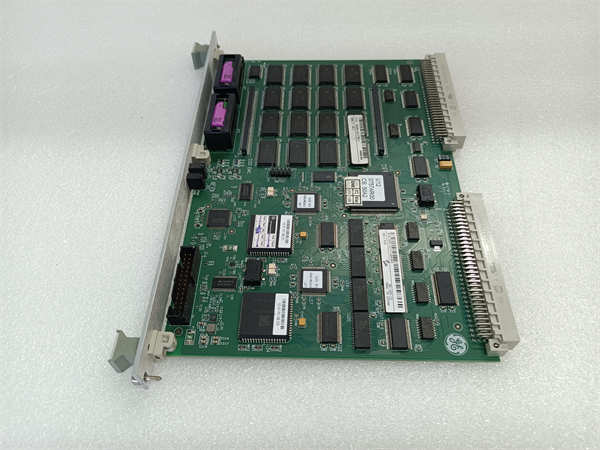

GE D20 EME

GE D20 EME 是美国通用电气（GE）为其Mark VIe控制系统设计的一款高性能数字量输入模块。该模块是Mark VIe分布式I/O系统的重要组成部分，专门用于采集现场设备的干触点状态信号（如限位开关、继电器触点、按钮状态），并将这些物理开关量转换为控制系统可识别的数字信号，是构建可靠状态监测和控制逻辑的基础。

应用场景：

在一座联合循环电站的燃气轮机辅助系统中，需要对润滑油泵、液压油泵的运行状态（运行/停止）以及关键阀门的阀位（开/关）进行实时监控。这些信号是判断机组启动条件是否满足、运行是否正常的关键。GE D20 EME 模块被安装在靠近设备的Mark VIe远程I/O站内，它稳定地采集着这些触点的通断状态。其优异的电气隔离和噪声抑制能力，有效抵御了来自大功率设备启停产生的电磁干扰，确保了每一个“泵运行”或“阀已关”的信号都准确无误地传送到控制中心，为机组的安全启停和稳定运行提供了至关重要的判断依据。

核心参数速览：

技术原理与创新价值：

创新点1：可靠的信号调理与高级诊断能力。 D20 EME 模块的核心在于其输入电路设计。它为每路输入提供稳定的“湿电压”（Wetting Voltage），并采用光电隔离或磁隔离技术，将现场侧与系统侧进行电气隔离，有效抑制共模噪声和地环路干扰，确保信号采集的准确性。此外，模块具备先进的诊断功能，如回路健康监测，能够检测到现场接线断线等故障，并向控制系统报警，实现了从“信号采集”到“通道健康管理”的跨越。创新点2：高密度设计与卓越的环境适应性。 该模块在紧凑的尺寸内集成了高数量的输入通道，这大大提高了机架的空间利用率，降低了单个通道的成本，特别适合信号点密集的应用场合（如大型机组的状态监测）。其宽泛的工作温度范围和坚固的工业级设计，确保了在电站、工厂等存在温度波动和电气噪声的恶劣环境下能够长期稳定运行。创新点3：与Mark VIe系统的深度集成与高效维护。 D20 EME 并非独立器件，而是深度集成于Mark VIe生态系统。它通过高速背板与控制器直接通信，延迟极低。使用GE的ToolboxST软件，可以对模块进行统一配置、校准和诊断。模块支持热插拔更换（在系统设计允许的情况下），前面板的状态指示灯可以快速定位故障，这些特性极大简化了维护流程，缩短了平均修复时间（MTTR）。

应用案例与行业价值：

案例：液化天然气工厂压缩机组状态监测系统在LNG工厂的核心制冷压缩机机组上，数百个用于监测振动、温度、液位的开关量传感器（如振动高高开关、温度高高开关）的信号需要被可靠采集。系统采用了多块GE D20 EME 模块分布在不同的I/O站中。这些模块连续多年无故障运行，准确地将所有报警和停机信号传递给ESD系统。工厂仪表工程师评价：“D20 EME模块的稳定性令人放心。它的高通道密度让我们在有限的机架空间内接入了所有关键信号，其诊断功能也帮助我们提前发现了一处即将断线的传感器接线，避免了一次潜在的误停机。”

相关产品组合方案：

· •Mark VIe 控制器： 如VME76，系统的处理核心，处理由D20 EME采集的信号。

· •Mark VIe 电源模块： 为整个机架，包括D20 EME模块，提供稳定电力。

· •Mark VIe 模拟量输入模块： 如AIAO，用于采集连续的工艺变量（如压力、温度），与D20 EME（离散量）互补。

· •Mark VIe 通信接口模块： 如CMM，实现与上层网络的数据交换。

· •GE ToolboxST 软件： 用于对D20 EME及整个Mark VIe系统进行组态、编程和诊断的统一平台。

· •外部信号调理器/隔离器： 在特别恶劣的电磁环境下，可作为D20 EME的前级额外保护。

安装维护与全周期支持：

GE D20 EME模块的安装需由经过培训的专业人员执行。模块需精确插入Mark VIe I/O机架的指定槽位，并确保锁紧。现场信号的接线应使用屏蔽双绞线，屏蔽层在控制柜侧单点接地，以最大化抗干扰效果。上电前需通过ToolboxST软件确认模块被正确识别和配置。日常维护主要依赖于控制系统的诊断页面和模块的LED状态指示灯。定期检查接线端子的紧固情况。由于模块的高可靠性，主动维护需求极低。当需要更换模块时，可在系统允许的热插拔条件下进行，无需停机。新模块插入后，系统会自动识别并恢复其功能。
