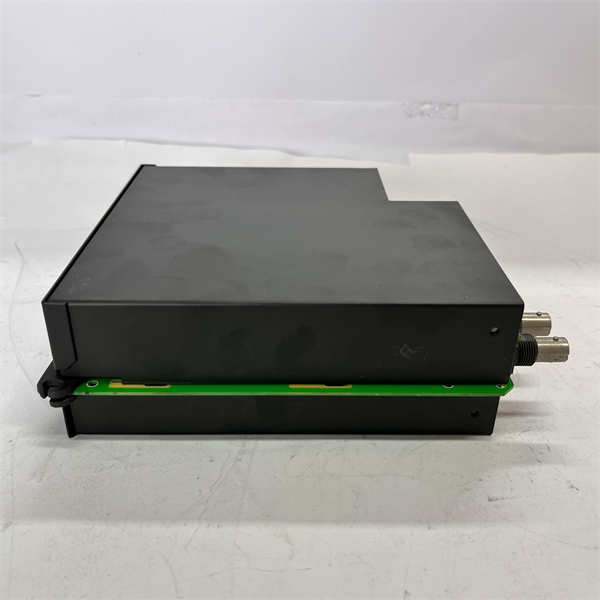

GE UR9EH

GE UR9EH 是通用电气（GE）为其RX3i、PACSystems等UR系列可编程自动化控制器（PAC）平台设计的一款8通道模拟量输出模块。该模块是控制系统的“手脚”，负责将控制器的数字指令转换为精确的模拟电压或电流信号，用于连续调节执行机构的位置或速度，是实现精准过程控制的关键组件。

应用场景：

在大型炼油厂的精馏塔控制中，需要根据塔顶温度和气相组成，精确调节回流阀的开度以保持产品规格。GE UR9EH 模块在此扮演了“精准操控者”的角色。它接收来自PID控制器的运算结果，输出一个精确的4-20mA电流信号至电气阀门定位器。这个电流信号驱动调节阀的膜头，将阀门精确地定位在所需开度，从而实现对回流量的精细控制。其高精度和稳定性是保障整个精馏过程平稳高效、产品质量合格的基础。

核心参数速览：

技术原理与创新价值：

创新点1： 高精度输出与卓越的稳定性。UR9EH 模块采用16位数模转换器，能够产生极其平滑和精确的模拟信号。其精密的输出电路确保了在满量程范围内的线性度和温度稳定性，这意味着无论是微小的调节还是大幅度的输出变化，执行机构都能获得准确无误的控制指令，从而提升了整个控制回路的品质。创新点2： 灵活的负载适应性与驱动能力。模块能够驱动广泛的负载，无论是需要电压信号输入的伺服控制器（高阻抗负载），还是需要电流信号的传统电气阀门定位器（低阻抗负载），UR9EH 都能轻松应对。其强大的输出级设计确保了信号在长距离传输后仍保持准确。创新点3： 全面的安全诊断与保护功能。模块内置了先进的诊断电路，能够实时监测每个输出通道的状态。一旦检测到输出回路短路或开路，它会立即向控制器报告故障，并可根据配置进入预设的安全状态（如保持最后值、输出最小值等），防止设备误动作，增强了系统的安全性。

应用案例与行业价值：

某污水处理厂的厌氧消化罐pH值控制系统，使用GE UR9EH 模块来控制加药泵的转速。系统根据实时检测的pH值，通过UR9EH 输出一个4-20mA信号来精确调节计量泵的冲程频率，以精确投加中和药剂。由于UR9EH 的高精度和稳定性，pH值得以被控制在极窄的最佳范围内，这不仅保证了消化菌群的活性，提高了沼气产量，还显著减少了昂贵药剂的消耗。厂区工程师反馈：“UR9EH 模块的输出非常稳定，几乎没有漂移，让我们实现了真正的精准加药。它的诊断功能也帮助我们快速排除过一次线路松动故障，避免了pH失控。”

相关产品组合方案：

为构建完整的闭环过程控制系统，以下产品与 GE UR9EH 紧密相关：

· •CPU模块： 如IC695CPU315，是执行控制算法的核心。

· •电源模块： 如IC695PSD040，为机架和模块供电。

· •模拟量输入模块： 如UR8NH，用于采集过程变量（如pH值、压力），与UR9EH 构成闭环。

· •数字量I/O模块： 如UR6DH，用于处理设备启停、报警连锁。

· •执行机构： 如调节阀、变频器、计量泵等，是信号的最终执行单元。

· •信号隔离器： 在需要增强隔离或信号分配的场合使用。

· •基板/机架： 如IC695CHS012，用于安装模块。

安装维护与全周期支持：

安装GE UR9EH 模块时，需根据所驱动的负载类型（电压型或电流型）正确接线。对于电流输出，需确保回路闭合；对于电压输出，需注意负载阻抗不能过低。建议使用屏蔽电缆，并将屏蔽层在控制器端单点接地。日常维护主要是检查端子排连接的紧固性。定期利用标准校准仪（如高精度万用表）对输出通道进行精度校验是保证控制品质的好习惯。
