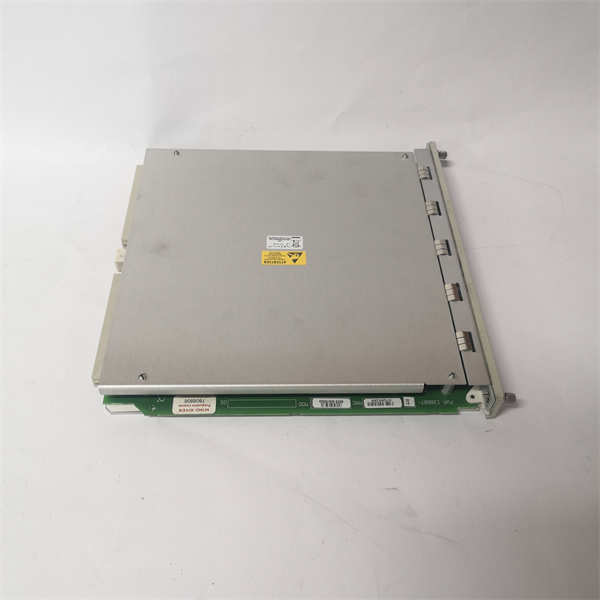

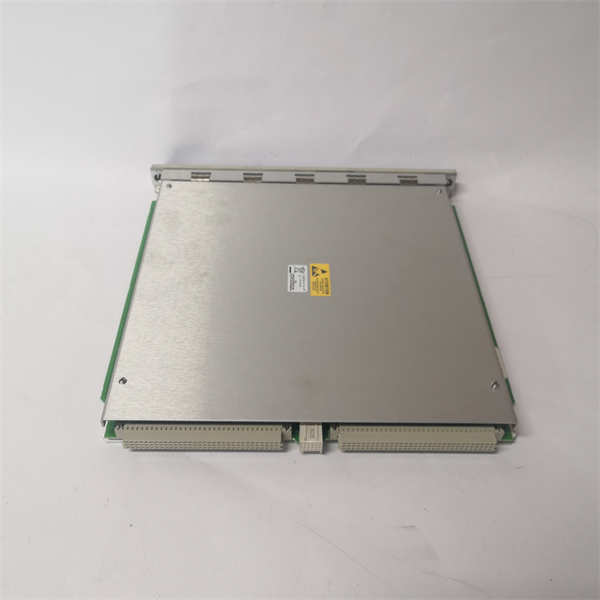

BENTLY 3500/22M 138607-01

BENTLY 3500/22M (部件号：138607-01) 是本特利内华达（Bently Nevada，现属贝克休斯旗下）3500机械保护系统系列中的一款双通道轴向位移监测器。该模块专门用于连续监测旋转机械（如汽轮机、压缩机、风机）转子的轴向位置，防止转子与定子发生轴向摩擦碰撞，是保障大型关键设备安全运行的核心保护组件。

应用场景：

在大型化肥厂的合成气压缩机组中，转子在运行中会受到巨大的轴向力，其轴向位置必须被严格监控。3500/22M 模块在此扮演了“轴向安全哨兵”的角色。它接收来自安装在轴端的两支非接触式电涡流传感器（通常是成对安装，互为冗余）的信号，精确测量转子相对于推力轴承的轴向位置。一旦检测到转子因推力轴承磨损或失效而出现异常窜动，并超过预设的报警或危险阈值，3500/22M 会立即通过3500系统触发警报甚至紧急停机，从而避免转子与静止部件发生剧烈摩擦、导致叶片损坏、轴弯曲等灾难性事故。

核心参数速览：

技术原理与创新价值：

创新点1： 精确的轴向位置测量与冗余诊断。3500/22M 模块的核心功能是精确测量转子的微小轴向移动。它通过监测电涡流传感器产生的间隙电压，并将其转换为精确的位移值。其双通道设计允许它同时处理两个传感器的信号，可用于冗余监测（提高可靠性）或比较不同位置的轴向位移。模块内置逻辑可以检测两个通道读数之间的差异，从而诊断传感器或其线路的故障。创新点2： 可灵活配置的保护逻辑与延时设置。用户可以根据被监测设备的特性（如压缩机、汽轮机），灵活设置报警和危险阈值。此外，可以设置报警延时功能，以抑制因设备瞬时扰动（如喘振）引起的误报警，确保保护动作的准确性，避免不必要的停机。创新点3： 全面的传感器与模块自诊断。模块持续监测传感器回路的状态，能够检测探头间隙电压异常、导线断路或短路等故障。一旦检测到故障，它会立即向系统报告，并在前面板给出明确的指示，防止因监测系统自身故障导致保护功能失效。

应用案例与行业价值：

某电站的燃气轮机在一次快速升负荷过程中，3500/22M 模块监测到转子轴向位移值持续缓慢增大并触发了预警。运维人员通过趋势图发现，位移值虽未达到停机值，但已明显偏离正常基线。据此判断推力轴承可能存在早期磨损。电站利用计划小修机会进行检查，果然发现推力瓦块有轻微磨损迹象，并及时进行了更换。由于3500/22M 模块的精准监测和早期预警，避免了一次因推力轴承失效可能导致转子严重窜动、动静部件碰磨的恶性事故，保障了机组连续运行，避免了巨大的经济损失和长达数周的停机维修。

相关产品组合方案：

为构建完整的轴向位移监测系统，以下产品与 3500/22M 紧密相关：

· •电涡流传感器系统： 包括趋近式探头、延伸电缆和前置器，是信号的来源。通常需要成对安装。

· •3500系统框架组件： 如电源模块、框架接口模块，提供平台支持。

· •键相器模块： 如3500/25，为相位参考提供支持（虽轴向位移通常不需要相位，但系统内其他模块需要）。

· •通信网关： 如3500/92，用于将数据上传至系统1™软件进行高级分析。

· •上位机软件： 本特利系统1™（System 1™），用于状态监测和预测性维护。

安装维护与全周期支持：

安装与配置3500/22M 模块必须由专业人员进行。需在系统断电下，将模块插入3500机架指定槽位。上电后，使用本特利组态软件正确设置位移量程、报警值和报警延时等参数。传感器安装和间隙电压设置必须严格按照规范执行。
