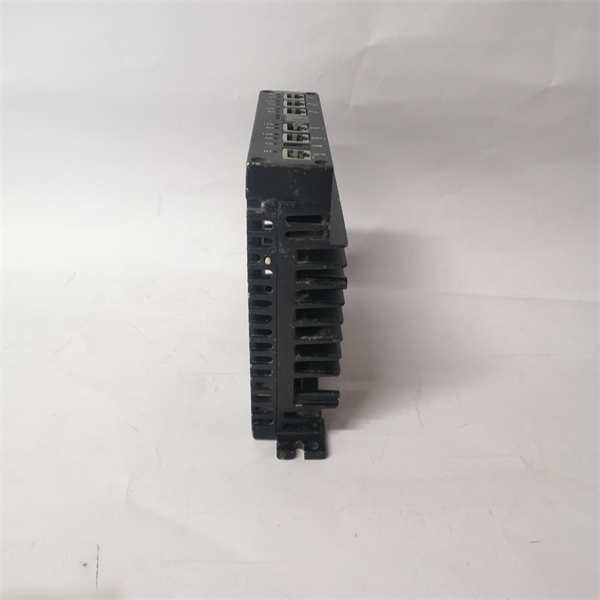

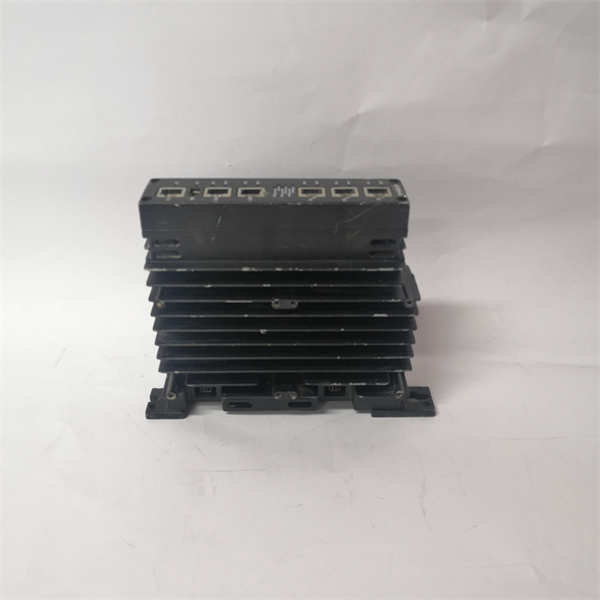

GE IS420UCSBH4A

IS420UCSBH4A 是通用电气（GE）公司为其 Mark VIe 燃气轮机/蒸汽轮机控制系统设计的一款核心控制组件。该模块是 UCSC（通用控制与安全控制器） 系列的一员，采用三重模件冗余（TMR）或高可用性架构，将过程控制功能与安全仪表功能（SIF）集成于单一平台，是构建高可靠性、高安全性的涡轮机控制与保护系统的“大脑”。

应用场景：

在联合循环发电厂的燃气轮机控制系统中，IS420UCSBH4A 作为 Mark VIe 控制机架中的主控制器，承担着至关重要的角色。它持续监测来自燃烧室温度、轴承振动、转速传感器等上千个安全相关信号。其内部三个独立的处理器通道并行执行相同的控制与安全逻辑。当检测到超速、超温或燃烧不稳定等危险工况时，即使其中一个处理器通道发生故障，系统也能基于“三取二”的表决机制，毫秒级内触发紧急停车（ESD）或燃料切断等安全动作，防止设备严重损坏和重大事故，确保电厂安全运行。

核心参数速览：

技术原理与创新价值：

创新点1： 控制与安全功能一体化平台。IS420UCSBH4A (UCSC) 的核心价值在于它将传统上独立的基本过程控制系统（BPCS）和安全仪表系统（SIS）融合在同一个硬件平台中。这种集成化设计简化了系统架构，减少了硬件数量、布线和机柜空间，降低了总体成本，同时通过统一的工程工具（如ToolboxST）简化了组态、调试和维护流程。创新点2： 三重模件冗余（TMR）与高安全性。该控制器采用TMR架构，内部三个独立的处理器通道同时执行相同的程序。一个硬件表决器对三个通道的输出进行实时比较，采用“少数服从多数”的原则产生最终输出。这种设计可以容忍任意一个通道的单一故障，而不会影响系统的安全输出，实现了极高的安全性和可用性，满足最严格的安全完整性等级（SIL）要求。创新点3： 强大的诊断与无扰维护。模块内置了全面的在线诊断功能，持续监测每个处理器通道的健康状况、内存、通信等。一旦检测到故障，能立即定位并报警，同时系统依靠剩余的健康通道继续无扰运行。支持模块的热插拔功能，允许在系统不停机的情况下更换故障模块，最大限度地提高了系统的可用性。

应用案例与行业价值：

某大型天然气压缩站的燃驱压缩机组，其 Mark VIe 控制系统采用 IS420UCSBH4A 作为主控制器。在一次运行中，系统诊断出三个处理器通道中有一个通道的电源模块出现异常。由于TMR架构的容错能力，系统立即发出预警但继续保持安全运行，压缩机组未受任何影响。维护人员根据预警信息，在计划性停车窗口内，在线更换了故障的 IS420UCSBH4A 控制器模块，避免了非计划停机可能导致的天然气管输中断和巨大的经济损失。安全工程师评价：“UCSC控制器 的TMR设计和强大的自诊断功能，让我们对控制系统的可靠性充满信心，实现了预测性维护。”

相关产品组合方案：

为构建完整的 Mark VIe 控制系统，以下产品与 IS420UCSBH4A 紧密相关：

· •Mark VIe I/O Pack 模块： 如IS200 系列模拟量/数字量输入输出模块，负责现场信号采集与输出。

· •Mark VIe 电源模块： 为机架和所有模块供电。

· •Mark VIe 机架与背板： 用于安装控制器和I/O模块。

· •工程软件： GE ToolboxST，用于系统组态、逻辑编程和调试。

· •通信网络组件： 如交换机、网关，用于与DCS等上层系统通信。

· •传感器系统： 如转速探头、热电偶、压力变送器等。

安装维护与全周期支持：

IS420UCSBH4A 控制器的安装、配置和维护必须由经过GE专门培训并认证的工程师执行。操作需严格遵守安全规程（LOTO）。在配置安全逻辑时，必须遵循安全生命周期标准。
