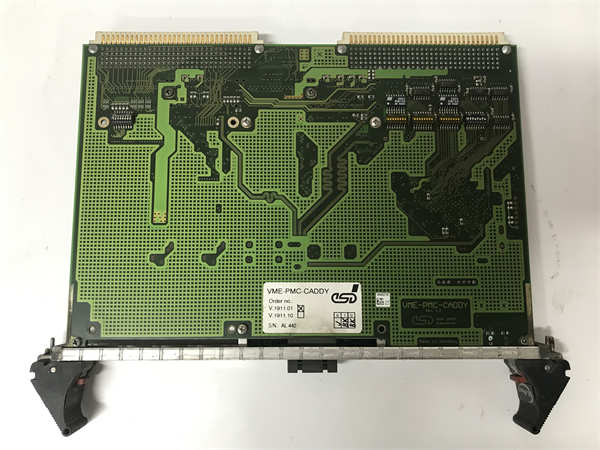

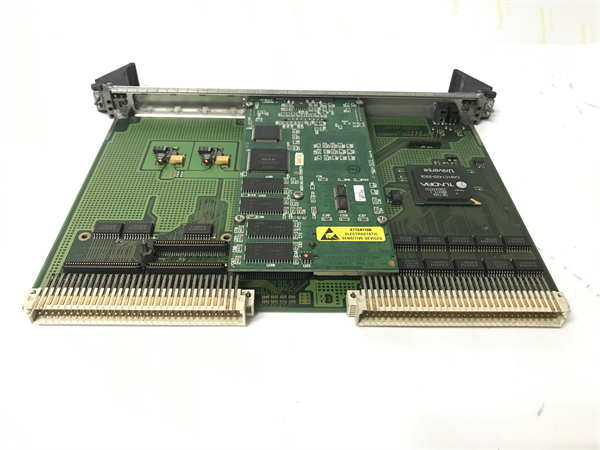

GE VME-PMC-CADDY

GE VME-PMC-CADDY 是通用电气（GE）公司生产的一款用于VME总线系统的机械载板（或称为载架、过渡板）。该产品本身不包含主动电子元件，其核心功能是作为一个标准的、坚固的机械和电气接口适配器，允许符合PMC（PCI Mezzanine Card）标准的I/O模块或功能模块（如额外的通信端口、数据采集卡等）能够被正确地安装并连接到VME系统背板，从而扩展VME单板计算机（SBC）或控制器的功能。

应用场景

在高速铁路的列车控制系统中，主VME计算机需要增加一个特定的工业以太网接口，以实现与车厢内各子系统的实时数据交换。然而，主VME计算机板卡本身可能未集成该特定协议的网络端口。此时，GE VME-PMC-CADDY 载板被使用。一块符合PMC标准的工业以太网模块（如支持PROFINET或EtherCAT）被首先安装到VME-PMC-CADDY 载板上，通过载板上的精密连接器与PMC模块实现电气连接。然后，这个组装体（载板+PMC模块）被整体插入VME机箱的某个空闲插槽中。载板将PMC模块的PCI信号转换为VME总线信号，使得VME主计算机能够识别并使用这个新增的以太网端口，从而成功构建了列车内部的高速控制网络，确保了运行数据的可靠传输。

核心参数速览

技术原理与创新价值

创新点1：标准化的模块化扩展接口。GE VME-PMC-CADDY 的核心价值在于它实现了VME总线系统与PMC模块标准的桥梁作用。PMC是一种广泛使用的、基于PCI标准的紧凑型模块化扩展规范，拥有丰富的第三方I/O模块资源。通过使用该载板，用户无需定制昂贵的专用VME板卡，即可利用成熟的PMC模块生态来灵活、快速地为现有VME系统增加所需功能（如特定网络、串口、采集卡等），极大地提升了系统的灵活性和可扩展性，并降低了成本和开发周期。创新点2：坚固的机械设计与可靠的连接。该载板采用坚固的金属结构，能够承受工业环境下的振动和冲击。其精密的连接器和高品质的PCB确保PMC模块与载板之间，以及载板与VME背板之间的电气连接稳定可靠。前端I/O面板的设计使得PMC模块的接口可以规范地引出到系统前面板，便于接线和维护，体现了良好的工业设计。创新点3：简化系统升级与维护。采用VME-PMC-CADDY 的方案使得功能升级和维护变得非常简单。当需要升级或更换某个I/O功能时，只需更换价格相对较低的PMC模块，而无需更换整个昂贵的VME计算机主板或复杂的载板。这支持了热插拔（如果VME系统支持），能够显著减少系统停机时间。

应用案例与行业价值

案例：半导体晶圆检测设备图像采集系统升级某半导体晶圆检测设备的图像处理单元基于VME系统。随着检测精度要求的提高，需要升级图像采集卡以获得更高的分辨率和帧率。原有的专用VME采集卡已停产。设备厂商采用GE VME-PMC-CADDY 载板方案，选购了一款高性能的PMC接口图像采集模块。将新采集卡安装到载板上并插入设备VME机箱的空闲槽位后，通过更新驱动程序，系统顺利识别了新硬件。图像处理速度提升约3倍，满足了新的检测工艺要求，而成本远低于定制新VME板卡。项目工程师评价：“VME-PMC-CADDY 载板为我们老旧但核心的VME系统赋予了新的生命力。这种模块化扩展方式让我们能快速采用最新的PMC技术，升级周期缩短了60%，有效保障了设备的市场竞争力。”

相关产品组合方案

构建完整的VME系统扩展方案，以下组件与 VME-PMC-CADDY 协同工作：

· •VME 机箱与背板：如GE 的VME机箱，提供插槽和总线。

· •VME 单板计算机：系统的核心处理器。

· •PMC 功能模块：如网络接口卡、串口通信卡、模拟量/数字量I/O卡、数据采集卡等。

· •前端I/O面板与线缆：用于连接PMC模块的接口到外部设备。

· •VME 系统软件：操作系统（如VxWorks, Linux）及相应的设备驱动程序。

安装维护与全周期支持

GE VME-PMC-CADDY 的安装需在系统断电下由专业人员进行。首先，将选定的PMC模块小心地对准并插入载板的连接器，确保完全就位（通常有固定螺钉）。然后将组装好的载板与模块整体沿导轨插入VME机箱的指定空槽，并用力按压以确保与背板连接器接触良好，最后用面板螺钉固定。安装前需确认PMC模块的功耗和散热需求，确保机箱风道能够满足。
