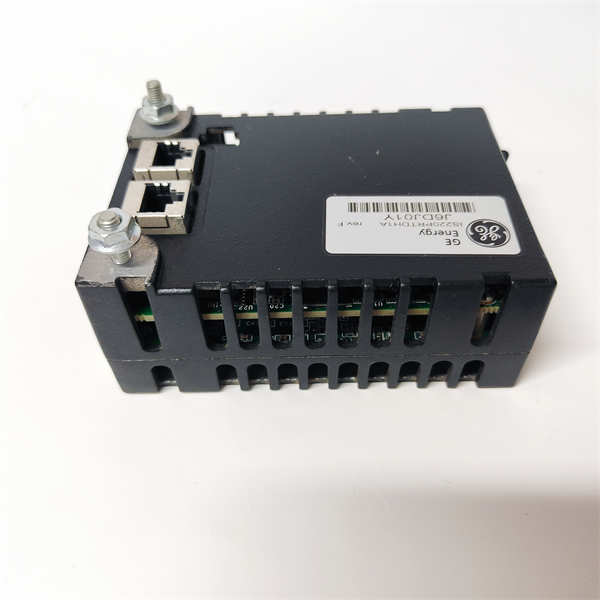

IS220PRTDH1A 336A4940CSP6 GE

GE IS220PRTDH1A 336A4940CSP6 是美国通用电气（GE）为其Mark VIe控制系统专门设计的一款高性能RTD（电阻温度检测器）输入模块。该模块是燃机、汽轮机等关键旋转设备温度监测系统的核心组件，专门用于采集和处理来自三线制PT100等RTD传感器的信号，为设备保护和控制提供精确的温度数据。

应用场景

在西北地区某大型燃气轮机发电厂，燃机透平排气温度的均匀性直接关系到机组效率和热通道部件的寿命。16个分布在排气通道的PT100 RTD传感器持续监测着高温燃气温度。GE IS220PRTDH1A模块以高达0.1°C的分辨率同步采集所有测点数据。当系统检测到某个测点温度异常偏高，提示可能发生燃烧不均时，IS220PRTDH1A提供的精准数据使控制系统能及时调整燃料分配，避免了对透平叶片的潜在热损伤，同时保障了机组在最佳效率点运行。这体现了IS220PRTDH1A在预防性保护中的核心价值：将高精度温度测量转化为可执行的维护洞察。

核心参数速览

技术原理与创新价值

创新点1： 高精度三线制测量与自动导线电阻补偿GE IS220PRTDH1A的核心优势在于其精密的测量电路设计。它采用三线制接法，通过内部算法自动测量并补偿因导线长度和温度变化引起的导线电阻误差。这种技术消除了远距离传输带来的测量偏差，确保了即使在传感器距离较远的工业现场，也能获得代表真实温度的精确读数，为关键设备的保护提供了可信的数据基础。创新点2： 集成HART通信与通道级诊断功能该模块超越了传统模拟量采集模块的功能，集成了HART协议通信能力。这意味着它可以与支持HART的智能RTD传感器（或温度变送器）进行数字通信，远程读取设备标识符、校准信息，甚至进行在线诊断。结合模块自身的通道级断线、短路、超量程检测功能，IS220PRTDH1A实现了从传感器到模块的全程健康状态监控，极大提升了系统的可维护性和预测性维护能力。

应用案例与行业价值

案例：中南地区某联合循环电站燃机轴承温度保护系统升级。该电站燃机多个轴承温度测点曾因信号干扰导致误报警。升级使用GE IS220PRTDH1A模块后，实现了稳定可靠的温度监控。应用流程： 各轴承部位的PT100 RTD通过三线制接入IS220PRTDH1A模块。模块将精确的温度值通过背板总线实时传送给Mark VIe控制器。控制器中的逻辑程序连续监测温度值及其变化率，一旦超过安全阈值，将触发分级报警甚至跳机指令。价值体现： 升级后，轴承温度监测系统误报率下降超过95%。其高可靠性确保了保护系统“该动则动，不该动则不动”，成功避免了一次因润滑油温异常可能导致的轴承烧毁事故，潜在减少损失超千万元。系统的平均无故障时间（MTBF）显著提升。

相关产品组合方案

1. 1.GE IS200/IS210系列控制器：如IS215UCVGM06A，与IS220PRTDH1A配合构成完整的控制保护单元。

2. 2.GE TCIO系列端子板：如与模块配套的端子板，用于现场传感器信号的接线。

3. 3.高精度PT100 RTD传感器：符合燃机应用要求的耐高温、抗振型温度传感器。

4. 4.GE Mark VIe系统软件工具：用于对IS220PRTDH1A进行组态、校准和诊断。

5. 5.GE Bently Nevada系统：用于互补的振动和位置监测，共同构成机械保护系统。

6. 6.机柜和电源模块：为整个I/O包模块组提供稳定的安装环境和电力供应。

安装维护与全周期支持

GE IS220PRTDH1A模块采用标准的Mark VIe I/O包封装，安装于指定的I/O底座上。其维护重点在于定期通过软件检查各通道的测量值和诊断状态，确保接线紧固。对于关键回路，建议定期进行在线精度校验，利用HART功能核对传感器状态。
