GE IC693DNM200-BD

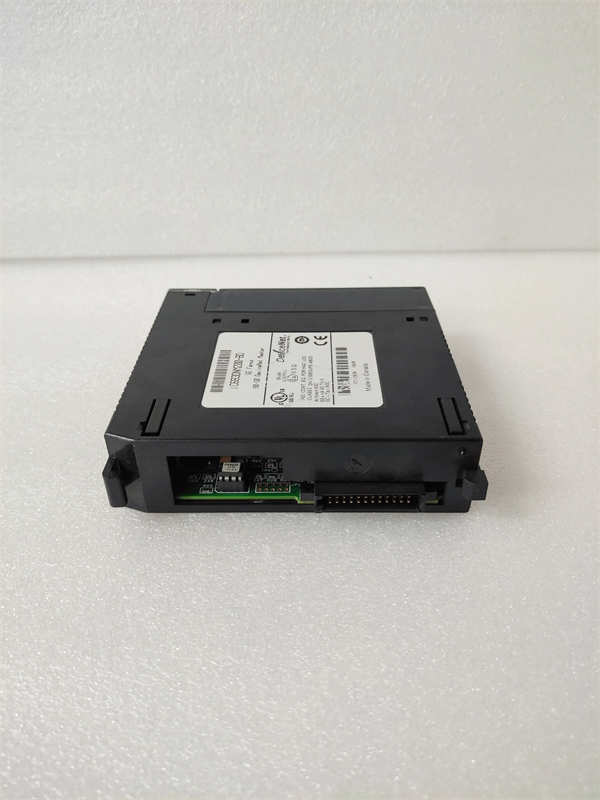

GE IC693DNM200-BD是通用电气（GE Fanuc，现属Emerson）为Series 90-30 PLC系统设计的一款DeviceNet扫描器模块。该模块使90-30系列PLC能够作为主站（扫描器）接入DeviceNet现场总线网络，从而直接与大量支持DeviceNet协议的从站设备（如变频器、远程I/O、传感器等）进行高速数据交换。

应用场景：

在一条汽车装配线的车身输送系统中，大量分散安装的变频器需要接收PLC的控制指令来精确同步输送链的速度。传统点对点布线方式复杂且维护困难。通过使用GE IC693DNM200-BD模块，只需一根DeviceNet总线电缆即可连接沿线所有的变频器（作为从站）。PLC中的CPU通过背板与IC693DNM200-BD通信，IC693DNM200-BD作为主站周期性地轮询所有变频器，收发控制字和状态字。这极大地简化了布线，提高了系统的可靠性和可维护性，并能轻松获取每台变频器的详细运行状态。

核心参数速览

技术原理与创新价值

创新点1：开放的设备层网络集成能力。IC693DNM200-BD的核心价值在于为相对封闭的90-30 PLC系统打开了通往DeviceNet这个世界领先的设备层网络的大门。它遵循标准的DeviceNet协议，可以无缝连接来自罗克韦尔自动化、欧姆龙等数百家供应商的DeviceNet从站设备，极大地增强了系统的开放性和灵活性。创新点2：高效的轮询与数据交换机制。该模块作为扫描器，能够以可配置的速率（根据网络波特率）自动轮询所有已组态的从站设备。它将从站的输入数据映射到PLC的输入映像区，并将PLC的输出数据发送给对应的从站。这种“生产者/消费者”模型大大减少了CPU处理通信的负担，并保证了数据的实时性和确定性。创新点3：强大的诊断与配置功能。模块提供详细的LED状态指示，可以快速诊断网络通信、电源和模块本身的状态。通过专用的配置工具（如DeviceNet Manager软件）或集成在PLC编程软件中的功能，可以轻松地对网络上的从站进行组态、地址分配和参数设置，并实现离线仿真和在线监控，极大简化了网络调试和维护工作。

应用案例与行业价值

案例：食品饮料行业灌装生产线控制。一条灌装生产线拥有数十个分散的阀岛、流量计和称重模块。采用GE IC693DNM200-BD模块，将90-30 PLC作为控制核心，通过一根DeviceNet总线连接所有这些智能从站设备。IC693DNM200-BD实时采集各灌装头的状态和重量数据，并下发开关阀命令，实现了精准的灌装控制。相比传统的硬接线方案，节省了超过60%的布线成本和接线时间，并且当需要增加或更改工位时，只需在总线上挂接新的从站即可，扩展性极佳。维护人员称赞：“IC693DNM200-BD模块让我们的设备维护变得非常简单，通过软件就能诊断出具体是哪个从站出了问题。”

相关产品组合方案

1. 1.90-30 系列CPU模块：如IC693CPU350或IC693CPU374，是IC693DNM200-BD服务的主控制器。

2. 2.90-30 系列电源和机架：为整个系统提供安装基础和电力。

3. 3.DeviceNet 从站设备：如变频器、远程I/O模块、软启动器、DeviceNet接口的阀岛等。

4. 4.DeviceNet 网络组件：包括粗缆/细缆、电源模块、分接器、终端电阻等。

5. 5.配置软件：如DeviceNet Manager软件，用于网络组态和监控。

6. 6.Proficy Machine Edition 编程软件：用于对90-30 PLC进行逻辑编程和IC693DNM200-BD的初步配置。

安装维护与全周期支持

GE IC693DNM200-BD需安装在90-30系列I/O机架的任意插槽（除CPU槽位外）。安装时需确保网络电源已正确连接，并正确设置终端电阻。配置是使用该模块的关键，需通过软件扫描网络上的从站，并将其添加到扫描列表中，并正确映射I/O数据。日常维护主要是观察模块的LED指示灯，确保网络通信正常。当出现通信故障时，可通过软件的网络诊断功能快速定位故障从站。
