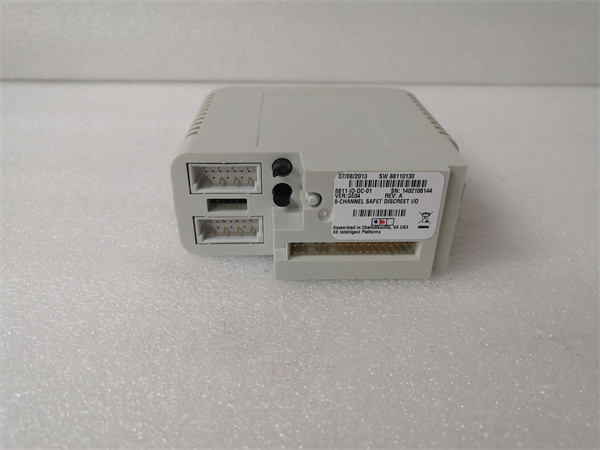

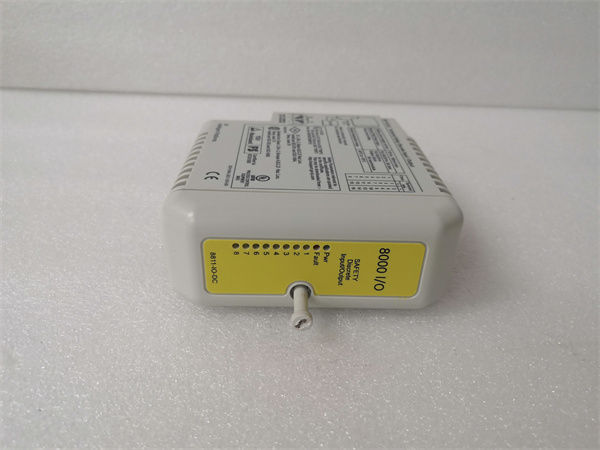

GE 8811-IO-DC 8811-IO-DC-01

GE 8811-IO-DC（及8811-IO-DC-01）是通用电气（GE）公司生产的一款高密度直流数字量输入/输出混合模块，属于RX3i PACSystems可编程自动化控制器的核心IO组件。该模块将16点直流输入和16点直流输出集成于单槽，极大提升了机架空间利用率，是离散控制应用的理想选择。

应用场景：

在一条汽车总装车间的输送线控制系统中，数百个传感器（如位置接近开关）需要监测托盘位置，同时对应的气缸电磁阀需要精确控制挡停器和举升装置。传统的解决方案需要分别配置输入和输出模块，占用更多槽位且布线复杂。系统集成商选用了 GE 8811-IO-DC混合模块，单模块即可处理32个点的信号，一个RX3i机架就能控制更长的输送段。其紧凑设计节省了30%的控制柜空间，统一的模块化布线也使安装和维护效率显著提升，保障了生产线的节拍。

核心参数速览：

技术原理与创新价值：

创新点1：高密度集成与通用性设计。GE 8811-IO-DC在单模块上实现了16点输入和16点输出的高密度集成。其输入电路设计兼容漏型（sink/NPN）和源型（source/PNP）两种接线方式，输出采用高性能MOSFET器件，可直接驱动电磁阀、继电器等负载。这种高度集成和通用性极大简化了IO配置和现场接线，降低了总体拥有成本。创新点2：先进的点级诊断能力。该模块提供了点级的故障诊断功能。对于输出点，能检测到输出通道对电源短路或对地短路；对于输入点，能检测到现场线路开路。这些详细的诊断信息会通过背板实时上传至CPU，并可通过编程软件（如Machine Edition）清晰显示，使维护人员能够快速定位到具体的故障点，大幅缩短平均修复时间。创新点3：无缝的RX3i系统集成与热插拔。作为RX3i平台的成员，8811-IO-DC支持模块的热插拔功能。这意味着可以在不断电、不停机的情况下更换故障模块，对于需要高可用性的连续生产过程至关重要。模块的配置信息存储在CPU中，新模块插入后会自动完成配置，系统恢复时间极短。

应用案例与行业价值：

在某大型水处理厂的滤池反冲洗控制单元中，每个单元需要监测数十个阀门限位开关和液位开关，并控制相应的气动阀门。系统采用了以GE RX3i PLC为核心的控制站，并配置了多块 GE 8811-IO-DC-01模块。其高密度特性使得一个控制站就能管理多个滤池单元，大幅减少了控制器数量和整体系统复杂度。在三年运行中，模块未发生任何故障，其点级诊断功能在一次阀门接线松动时及时报警，指导维护人员迅速排除了隐患。水厂工程师评价：“8811-IO-DC的稳定性和密集的点数，为我们节省了大量成本和柜空间，其诊断功能非常实用。”

相关产品组合方案：

为构建完整的PACSystems RX3i解决方案，以下产品与 GE 8811-IO-DC协同工作：

· •RX3i CPU：如CPE310，系统的处理核心。

· •RX3i 电源模块：如IC693PWR321G，为机架供电。

· •RX3i 机架：如IC693CHS397，模块的安装载体。

· •其他专用IO模块：如模拟量模块IC693ALG390，扩展系统功能。

· •编程软件：Proficy Machine Edition，用于硬件组态和逻辑编程。

安装维护与全周期支持：

GE 8811-IO-DC模块通过RX3i背板上的导轨轻松安装。接线时，需使用专用的压线式接线端子板，确保连接牢固。在进行热插拔操作前，需在软件中将模块置于“安全移除”状态。日常维护主要是通过LED指示灯状态和编程软件诊断页面监控模块健康状态。保持模块通风良好，定期清洁机架风扇滤网。
