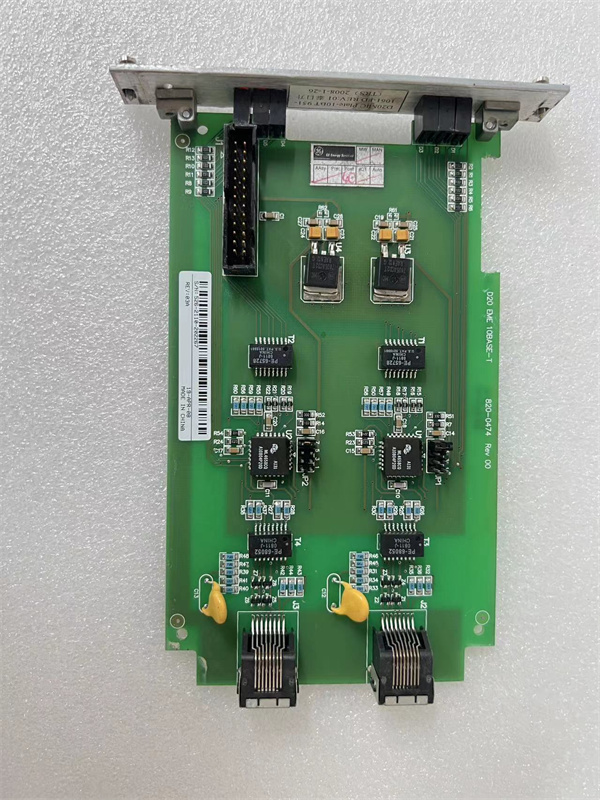

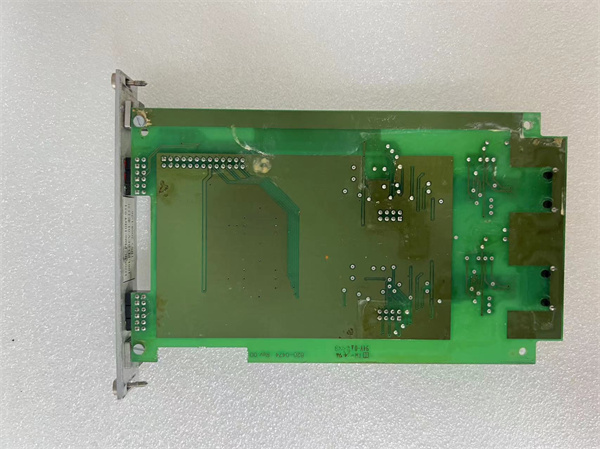

GE D20 EME 10BASE-T

GE D20 EME 10BASE-T 是通用电气（GE）生产的一款工业网络通信模块，专为其Mark VIe控制系统的D20系列I/O站设计。该模块通过提供10BASE-T以太网接口，将传统的D20 I/O网络连接到更高级别的工厂信息网络或监控系统，是实现控制系统数据集成和远程访问的关键桥梁。

应用场景：

在一家运行超过十五年的联合循环电厂中，燃机控制系统采用的是经典的GE Mark VIe架构，其D20远程I/O站负责采集现场大量的温度和压力信号。随着工厂数字化升级，管理层需要将这些宝贵的实时数据集成到全厂级的SIS（监控信息系统）中，用于性能分析和优化。然而，原有的D20网络无法直接与上位机以太网通信。工程师通过在D20框架中插入 GE D20 EME 10BASE-T 通信模块，成功地建立了一条从I/O站到中央服务器的网络通路。这使得SIS系统能够稳定地读取到燃机辅机的运行状态，为预测性维护提供了数据基础，避免了因辅机故障导致的非计划停机。

核心参数速览：

技术原理与创新价值：

创新点1：传统控制网络与现代信息网络的桥梁技术。GE D20 EME 10BASE-T 的核心价值在于其协议转换能力。它充当了一个网关的角色，一端连接在GE专有的、基于VME总线或类似技术的D20 I/O网络上，另一端则提供了标准的10BASE-T以太网接口。模块内部固件负责处理两种不同网络协议栈之间的数据封装、地址映射和实时传输，实现了控制层数据向信息层的无缝流动。创新点2：即插即用的模块化设计与系统兼容性。该模块采用与D20系列其他卡件一致的机械结构和电气规范，可以像普通的I/O卡一样直接插入D200框架的扩展槽中。这种设计使得为现有系统添加网络功能变得非常简单，无需改变原有硬件架构，只需进行软件配置即可，极大地降低了系统升级的复杂度和成本，保护了用户的既有投资。创新点3：工业级可靠性保障。尽管网络技术标准相对早期（10Mbps），但D20 EME模块是按照严格的工业标准设计和制造的。其元件选型、PCB工艺和散热设计都旨在满足控制柜内7x24小时连续运行的要求，确保在存在轻微振动、电磁干扰和温度波动的工业环境中，网络连接的稳定性和可靠性。

应用案例与行业价值：

在某化工厂的蒸汽管网监控系统改造中，分散在厂区各处的数十个压力、流量监测点均采用GE D20远程I/O站进行数据采集。原有系统只能通过串行线路在本地工控机上显示，数据无法共享。应用流程： 改造项目在每个需要远程访问的D20站中增配了 GE D20 EME 10BASE-T 模块，并利用厂区已有的光纤网络，将这些I/O站接入中央控制室网络。上位机软件通过OPC等标准接口访问这些模块，获取全网数据。带来的改进： 工厂仪表部门负责人表示：“GE D20 EME 10BASE-T 模块的部署，让我们以极小的代价实现了全厂蒸汽管网的实时在线监控。现在，调度人员可以在中控室全景掌握管网平衡状况，及时发现泄漏和异常，每年节约的能源费用超过百万元。这个方案最大限度地利用了现有设备，避免了整套系统更换的巨大开销。”

相关产品组合方案

1. 1.1.GE D20 系列其他I/O模块：如D20 AI（模拟量输入）、D20 DI（数字量输入）等，是D20 EME模块的数据来源。

2. 2.2.D200 框架/机箱：用于安装D20 EME模块、电源及其它D20卡件。

3. 3.3.Mark VIe 控制器：如C276，是整个控制系统的核心，与D20 I/O站通过内部网络通信。

4. 4.4.ToolboxST 软件：GE用于对Mark VIe系统（包括D20 EME模块）进行组态和调试的工程工具。

5. 5.5.工业以太网交换机：用于将多个D20 EME模块接入到更大的工厂网络中。

6. 6.6.OPC Server 软件：作为桥梁，将D20 EME模块的数据转换为标准OPC协议，供第三方上位软件（如iFIX、WinCC）访问。

安装维护与全周期支持

GE D20 EME 10BASE-T 的安装需在系统断电情况下进行。打开D200框架，将模块对准空闲插槽，平稳插入并确保固定到位。上电后，需通过GE专用的ToolboxST软件对模块进行网络参数（如IP地址、子网掩码）配置，并将其添加到控制系统的硬件组态中。
