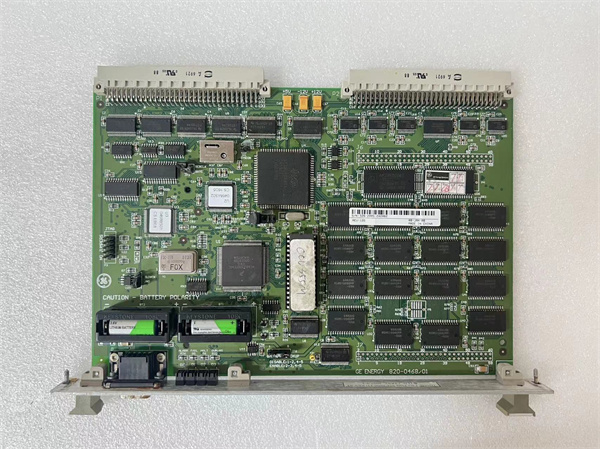

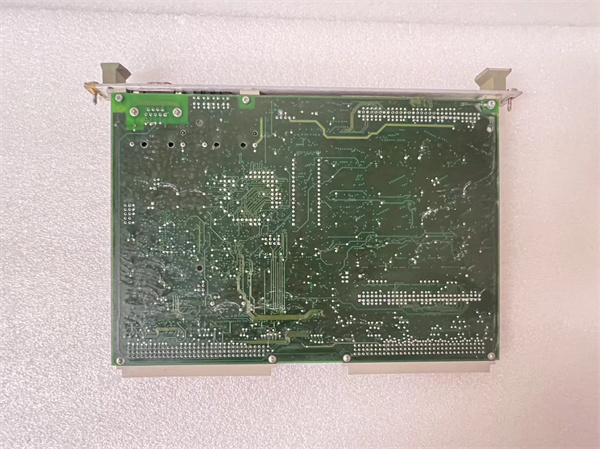

GE WESDAC D20ME

GE WESDAC D20ME 是通用电气（GE）旗下经典的WESDAC D20分布式控制系统中的一款高性能模拟量输入（AI）模块。该模块是D20 I/O系统的重要组成部分，专门负责接收来自现场变送器的模拟量信号（如4-20mA、热电偶、RTD等），并将其转换为数字量供控制器使用。

应用场景：

在一家运行超过二十年的化工厂中，其聚合反应釜的温度控制系统核心是经典的GE WESDAC D20系统。反应釜的温度控制至关重要，其测量精度直接影响到产品质量和反应安全。每个反应釜通过多个PT100热电阻进行温度监测。这些微弱的电阻信号被接入 GE WESDAC D20ME 模拟量输入模块。D20ME 模块凭借其高精度和出色的抗干扰能力，将信号准确无误地转换为数字量，传输给D20控制器进行PID运算，从而精确控制夹套冷却水的阀门开度，确保了反应温度始终稳定在工艺要求范围内，保障了数十年的安全生产。

核心参数速览：

技术原理与创新价值：

创新点1：高精度模数转换与灵活的信号调理。GE WESDAC D20ME 的核心价值在于其内部精密的信号调理电路和高精度的模数转换器（ADC）。它能够直接接收多种类型的工业标准信号，并通过可配置的增益和滤波设置，将微弱的模拟信号无损地转换为高分辨率的数字值。这种灵活性使其能够适应从压力变送器（4-20mA）到温度传感器（RTD/TC）等多种测量需求，减少了模块种类，简化了系统配置。创新点2：出色的抗干扰与噪声抑制能力。工业现场环境恶劣，电磁干扰严重。D20ME 模块在设计上采用了先进的隔离技术和滤波算法（如工频抑制），能有效抑制共模噪声和串模噪声，确保在复杂的电气环境下依然能采集到真实、稳定的过程变量，为可靠的控制奠定了基础。创新点3：高通道密度与可靠的系统集成。作为D20系统的一员，D20ME 提供了16个高精度模拟量输入通道，具有很高的通道密度，有助于优化机架空间，降低单点成本。其插拔式设计和与D20系统背板的无缝集成，使得安装、维护和系统扩展都非常简便，体现了经典D20系统模块化、高可靠性的设计哲学。

应用案例与行业价值：

在某大型地区供水公司的管网压力监测系统中，数十个泵站和关键节点需要将压力变送器的4-20mA信号远传至中央调度室。该系统基于GE WESDAC D20平台构建。应用流程： 每个远程站的压力变送器信号被接入 GE WESDAC D20ME 模块。D20ME 模块持续将压力值数字化，并通过通信模块上传至控制中心。调度人员可以实时监控全网压力，平衡供水负荷。带来的改进： 水司自动化部门负责人表示：“这些D20ME模块已经稳定运行了超过二十年，其测量值始终作为我们调度决策的关键依据。它的长期稳定性和精度令人信赖。虽然系统已显老旧，但通过更换诸如D20ME这样的关键备件，我们得以用极低的成本延续了整个系统的生命周期，保障了城市供水的安全。”

相关产品组合方案

1. 1.1.D20 系列其他I/O模块：如D20 MA（模拟量输出）、D20 MD（数字量输入）等，与D20ME协同构成完整的I/O站。

2. 2.2.D20 基座/机架：如专用的I/O安装单元，用于承载D20ME等模块。

3. 3.3.D20 通信处理器：如D20 CC，负责管理I/O站的数据通信，将D20ME采集的数据上传至上级计算机或控制器。

4. 4.4.D20 电源模块：为整个I/O站（包括D20ME模块）提供稳定电力。

5. 5.5.WESDAC D20 系统组态软件：用于对D20ME模块进行地址分配、信号类型配置和量程设置。

6. 6.6.信号调理器/隔离器：在信号干扰极强的场合，可作为前置设备为D20ME提供更纯净的信号。

安装维护与全周期支持

GE WESDAC D20ME 模块的安装需在系统断电下进行。将其对准D20基座上的导槽，平稳插入并确保连接器到位。上电前，需通过系统软件或模块上的拨码开关（如适用）正确设置其地址和配置。
