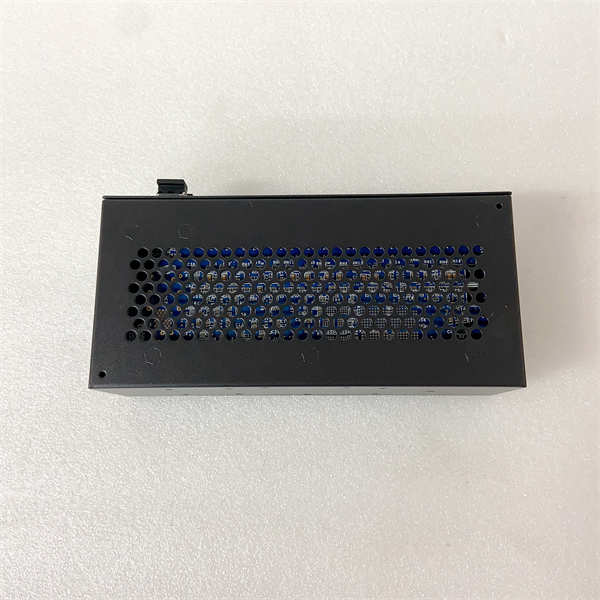

IS420ESWBH2A 是通用电气（GE）为其Mark VIeS 安全控制系统设计的一款核心控制器模块。该模块不是普通的PLC，而是专为最高级别的安全完整性等级（SIL 3）应用设计的三重化可编程安全系统的核心处理单元，主要用于燃气轮机、蒸汽轮机及其他关键流程的紧急停机（ESD）和超速保护等安全功能。

应用场景

在沿海一座大型联合循环电厂的燃气轮机控制室内，非安全级的Mark VIe控制系统负责优化机组性能，而由三个IS420ESWBH2A 模块构成的独立三重化安全系统，则像一位永不疲倦的“安全卫士”，时刻监控着转速、振动等关键参数。当台风导致电网波动，使得涡轮机转速瞬间飞升即将失控时，三个IS420ESWBH2A 模块会独立并行地检测到这一危险信号。通过“三取二”投票逻辑，只要其中两个模块确认超速，系统就会毫秒级地触发硬接线跳闸信号，切断燃料供应，迫使机组安全停机。这种设计确保了即使单个控制器出现随机硬件故障或共因故障，保护功能也绝不会失效，有效避免了设备损毁甚至人员伤亡的灾难性后果。

核心参数速览

技术原理与创新价值

创新点1：单模块内的三重化冗余集成。 与需要三个独立机架的传统TMR系统不同，IS420ESWBH2A 的创新在于将三个独立的处理器通道高度集成在单个模块内。每个通道都有自己独立的电源、CPU和I/O接口电路。它们并行执行相同的安全逻辑，并在输出前进行表决。这种设计在提供最高等级安全性的同时，极大地提高了硬件集成度，减少了体积和布线复杂性。创新点2：强大的嵌入式服务器与诊断功能。 该模块内置一个嵌入式Web服务器，工程师可以通过网页浏览器直接访问模块的详细状态信息、诊断日志和实时数据。这种透明的诊断能力使维护人员能够快速定位潜在问题，预测性维护，显著提升了系统的可维护性和可用性，减少了计划外停机时间。创新点3：经认证的安全软件与工具链。 IS420ESWBH2A 的运行依赖于通过TÜV等权威机构认证的安全逻辑编程软件（如GE的Safety Requirements Designer）。这套工具链强制使用经过认证的安全功能块库来构建应用程序，从软件开发层面最大限度地避免了常见编程错误，确保了安全应用软件的可靠性和规范性。

应用案例与行业价值

某液化天然气（LNG）出口终端的超大型蒸汽轮机驱动压缩机组，其安全系统核心采用了基于IS420ESWBH2A 的Mark VIeS配置。在一次关键的满负荷运行测试中，一个意外的信号干扰导致连接至安全系统的某个转速探头信号异常波动。由于IS420ESWBH2A 系统的三重化设计和强大的诊断功能，它立即识别出只有一个通道收到异常信号（另外两个通道读数正常），并将其判定为探头或线路故障而非真实的超速事件，因此没有触发跳机。同时，系统向操作员发出清晰的报警，指出了故障通道和探头位置。这次事件避免了一次代价高昂的非计划停产，客户高度评价：“IS420ESWBH2A 系统不仅保护了我们的设备，其智能的故障诊断和容错能力更保护了我们的生产连续性，其价值远超一次投资。”

相关产品组合方案

1. 1.1.IS420ESWAH2A：Mark VIeS系统的模拟量输入模块，为IS420ESWBH2A 提供如温度、压力等安全信号。

2. 2.2.IS420ESWDH2A：数字量输入模块，用于采集现场紧急停止按钮、开关状态等数字量安全信号。

3. 3.3.IS420ESWEH2A：数字量输出模块，接收来自IS420ESWBH2A 的投票结果，驱动现场执行机构（如安全继电器、电磁阀）实现安全动作。

4. 4.4.IS420ESWTH2A：端子板模块，为现场接线提供接口。

5. 5.5.TX132A：电源模块，为整个Mark VIeS机架提供冗余供电。

6. 6.6.Mark VIe 控制系统：非安全级的过程控制系统，与Mark VIeS安全系统通过网络进行数据交换，实现控制与安全的分离与协作。

安装维护与全周期支持

IS420ESWBH2A 的安装、配置和维护必须由经过严格安全系统培训并获得资质的工程师执行。所有操作须在明确的安全工作计划（如LOTO）下进行。日常维护的核心是通过其嵌入式服务器或专用软件持续监控模块的健康状态、诊断报警和同步状态。定期进行功能安全测试，模拟输入条件验证整个安全回路动作的正确性，是保证系统长期可靠性的法定要求。
