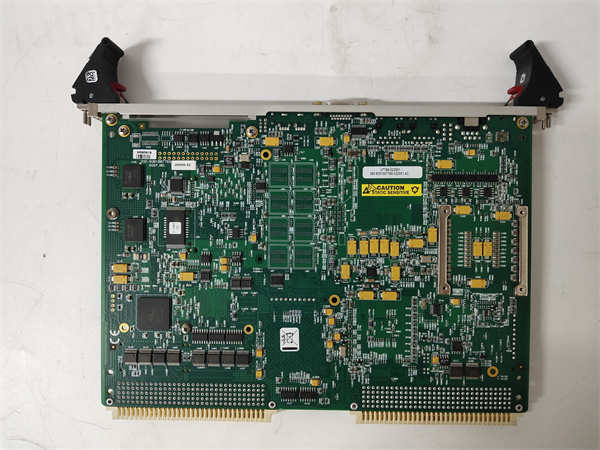

V7768-322001 350-9301007768-322001 A2

V7768-322001（完整型号：350-9301007768-322001 A2） 是通用电气（GE）生产的一款高性能32点直流数字量输入模块，属于其RX3i可编程自动化控制器（PAC）系统的重要组成部分。该模块专门用于采集现场设备的开关状态信号，并将这些信号安全、可靠地传输至PAC控制器。

应用场景：

在大型汽车制造厂的焊装生产线中，数百个气缸的限位开关、安全门锁和按钮状态需要实时监控。V7768-322001 模块以其32点的高密度输入能力，密集采集这些数字量信号。当机器人焊接单元的安全门被打开时，对应的限位开关信号通过V7768-322001 瞬间传送至RX3i PAC，控制器立即停止机器人运动，确保维修人员安全。其高速响应特性（典型导通时间0.1ms）完美匹配生产线的高速节拍，保障了生产安全与效率。

核心参数速览：

技术原理与创新价值：

创新点1： 高密度通道设计与智能分组隔离。V7768-322001 在紧凑的标准模块尺寸内集成了32个独立的输入通道，极大地提升了机架的空间利用率。其创新的分组隔离设计（通常为16点一组），在保证通道间电气隔离、防止干扰串扰的同时，优化了成本结构，既确保了信号采集的可靠性，又体现了高性价比。创新点2： 高速光电隔离与噪声抑制。每个输入通道均采用高质量的光电耦合器实现现场侧（高压、高噪声环境）与控制器侧（低压、敏感逻辑电路）的电气隔离。这种设计能有效抑制现场引入的共模噪声、浪涌和瞬态高压，保护昂贵的PAC核心不受损坏，同时确保信号传输的准确性和系统长期运行的可靠性。创新点3： 便捷的维护与诊断功能。模块为每个输入点配备了明亮的LED指示灯，技术人员无需工具即可快速定位通道状态，大大缩短了故障排查时间。其可插拔的前连接器设计，允许在不断电的情况下（在安全允许范围内）快速更换整个接线排，极大提升了系统的可维护性和在线维护能力。

应用案例与行业价值：

某物流仓储中心的自动化分拣系统，使用了多块V7768-322001 模块来采集上千个包裹传感器的状态信号。模块的高可靠性确保了7x24小时运行下信号采集的零失误，高速响应特性匹配了分拣线每分钟超过100件包裹的处理节奏。系统投运后，分拣准确率提升至99.98%，人工成本降低40%，充分体现了该模块在提升自动化系统效能方面的价值。

相关产品组合方案：

完整的RX3i PAC系统需以下组件协同工作：

· ••PAC控制器： 如IC695CPU315，是系统的处理核心。

· ••电源模块： 如IC695PSD040，为机架和模块供电。

· ••机架/背板： 如IC693CHS397，用于安装各类模块。

· ••数字量输出模块： 如V7764-001，用于驱动执行机构。

· ••模拟量模块： 用于处理连续过程信号。

· ••编程软件： Proficy Machine Edition，用于硬件组态和逻辑编程。

安装维护与全周期支持：

安装V7768-322001 时，需确保PAC机架电源已关闭。将模块对准机架插槽并牢固插入，使用螺丝固定。通过前连接器接入现场信号线，注意公共端（Common）的接线方式（源型或漏型）需与现场传感器匹配。
