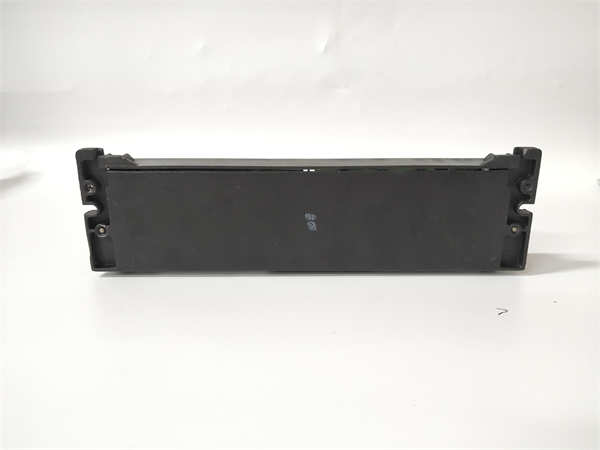

IC660TBD024K

IC660TBD024K 是通用电气（GE）旗下GE Fanuc系列的产品，是一款用于90-30系列可编程逻辑控制器（PLC）的数字量输出模块。该模块提供24点继电器触点输出通道，作为控制系统的“执行手臂”，直接驱动中小功率的现场设备。

应用场景：

在一条自动化包装流水线上，PLC需要精确控制数十个气缸上的电磁阀来实现产品的抓取、移动和放置，同时还要控制输送带的启停指示灯。GE IC660TBD024K 模块正是这些动作的“最终执行者”。它接收来自PLC CPU的逻辑指令，通过其内部24个独立的继电器触点，直接接通或断开电磁阀、指示灯、小型接触器的电源回路。其继电器触点类型的优势在于，可以灵活控制交流或直流负载，将PLC的低压逻辑电路与现场的动力电路安全隔离，确保了系统的稳定性和安全性。

**核心参数速览：

技术原理与创新价值：

创新点1：继电器干触点输出的极致灵活性与隔离安全性。 IC660TBD024K 采用继电器输出方式，其核心优势是“干触点”，即输出触点本身不带电，只是作为一个开关。这意味着用户可以用同一模块控制交流220V的接触器，也可以控制直流24V的电磁阀，无需担心电源类型匹配问题。同时，继电器固有的线圈与触点之间的电气隔离，将PLC内部脆弱的电子元件与可能产生浪涌和干扰的现场动力电路完全隔开，提供了最高级别的保护。创新点2：高密度设计与独立通道架构。 在单槽模块内集成24个完全独立的继电器通道，提供了高密度的输出能力，优化了控制柜的空间利用。每个通道独立运作，一个通道的故障不会影响其他通道，提高了系统的可用性和容错能力。创新点3：清晰的状态诊断与维护便利性。 模块正面为每个输出通道配备了独立的LED指示灯。当CPU指令该点输出时，对应LED亮起，为调试和维护人员提供了直观的状态反馈。结合继电器特有的触点动作声音，可以快速判断模块是否正常响应，极大简化了现场诊断流程。

应用案例与行业价值：

案例：某汽车零部件厂热处理生产线控制系统。 该生产线有大量的气动门和输送机构，由近百个电磁阀和指示灯控制。原系统采用晶体管输出模块驱动直流电磁阀，另需中间继电器控制交流指示灯，系统复杂。改造采用GE 90-30 PLC搭配IC660TBD024K 模块后，利用其继电器输出可直接混合驱动交直流负载的特性，简化了控制柜结构，省去了大量中间继电器。生产主管反馈：“IC660TBD024K 让我们的电路设计变得非常简洁。它的通用性让我们在后期增加设备或修改负载时非常灵活，而且继电器的状态一目了然，维护工单处理时间减少了三分之一。”

相关产品组合方案：

· ••IC660CPUxxx 系列CPU模块：如IC660CPX100，90-30系统的控制核心，向IC660TBD024K 发出控制指令。

· ••IC660TBA026M 数字量输入模块：与IC660TBD024K 配对使用，采集现场开关信号。

· ••IC660xxx 系列电源模块：为整个PLC机架（包括IC660TBD024K）提供稳定电力。

· ••IC660xxx 系列模拟量模块：如IC660ALG240，用于处理过程控制中的连续量信号。

· ••IC660xxx 系列专用底板：模块安装的基础。

· ••外部熔断器或断路器：为每个输出通道或每组通道提供过流保护，保护继电器触点。

· ••浪涌吸收器：对于电感性负载（如电磁阀），建议并联在负载两端，以吸收反电动势，延长触点寿命。

安装维护与全周期支持：

GE IC660TBD024K 的安装需在断电情况下进行，将其牢固插入90-30底板的对应槽位并锁紧螺钉。由于其是继电器型模块，通常不支持带电热插拔，操作前务必确认电源已完全关闭。日常维护主要是定期检查输出点所带负载是否正常动作，并聆听继电器触点动作声音是否清晰。继电器为机械元件，有寿命限制，若某个通道指示灯亮但负载不动作，可能为触点烧蚀损坏，需更换模块。
