369-HI-0-M-0-0-0

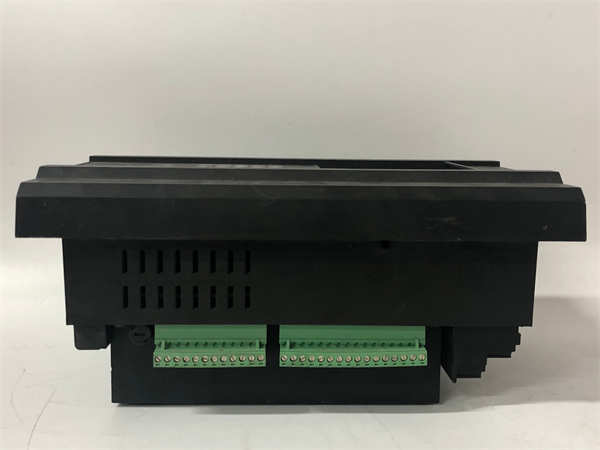

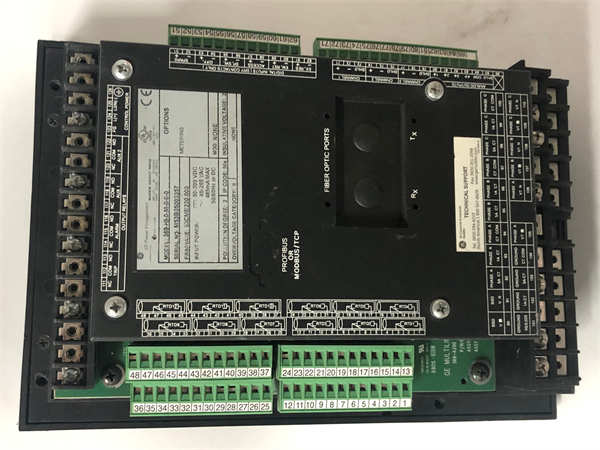

GE Multilin 369-HI-0-M-0-0-0 是通用电气（GE）旗下Multilin系列的一款高性能电机管理继电器。该产品专为保护和控制中压电机而设计，提供从基本的过载保护到先进的接地故障保护等全面功能，特别适用于高阻抗接地系统。

应用场景：

在市政供水系统的核心泵站，数台数千瓦的高压水泵电机是保障城市供水的关键设备。任何因电气故障（如绕组过热、轴承磨损导致的过流、电缆绝缘损坏引起的接地故障）导致的意外停机，都将直接影响民生。GE Multilin 369-HI-0-M-0-0-0 继电器安装于电机控制中心（MCC）的开关柜内，实时监测电机的三相电流、电压、热容量和接地电流。当检测到异常工况时，它能迅速发出报警或直接跳闸，隔离故障电机。其针对高阻抗接地系统的优化设计，能灵敏地检测到微弱的接地故障电流，在故障发展为相间短路前及时预警，避免设备损坏和大面积停电。

**核心参数速览：

技术原理与创新价值：

创新点1：基于热模型的先进过载保护。 369 继电器采用先进的电机热模型算法，不仅考虑当前电流，还综合考虑了电机的正序和负序电流对发热的影响，以及电机的冷却特性。它能实时计算电子的热容量使用情况，提供更精确的过热保护，避免误动和拒动，充分挖掘电机的过载能力。创新点2：专为高阻抗接地系统优化的灵敏保护。 型号后缀“HI”指明了其独特价值。在高压系统中，高阻抗接地可以限制接地故障电流，但同时也使故障检测变得困难。369-HI-0-M-0-0-0 采用专门的算法和硬件设计，能够精确捕捉这种系统中微小的零序电流或电压变化，实现灵敏的接地故障保护，这是普通电机保护器难以做到的。创新点3：集成化与智能化诊断。 该继电器将多种保护、测量、控制和通信功能集成于一体。它不仅能执行保护动作，还能记录波形、事件顺序记录（SOE）和运行数据。这些数据通过Modbus通信上传至控制系统，帮助运维人员分析故障原因、评估电机健康状况，是实现预测性维护的强大工具。

应用案例与行业价值：

案例：某化工厂大型循环气体压缩机电机保护升级。 该压缩机电机功率大，且因工艺气体特性，采用高阻抗接地系统。原保护系统简陋，曾因一次微小的持续性接地故障未能及时检测，最终发展为相间短路，导致电机烧毁，停产近一个月。更换为GE Multilin 369-HI-0-M-0-0-0 后，系统在一次例行巡检中通过其趋势记录功能发现A相电流有轻微异常波动和接地电流微小升高，及时报警。检修人员检查发现电机接线端子有轻微松动和碳化迹象，在计划停机期内迅速处理，避免了一次重大事故。设备经理评价：“369 继电器就像给我们的关键电机配备了‘心电图仪’，它不仅能‘急救’，更能‘预警’，它的高级诊断功能让我们从被动检修转向了主动维护。”

相关产品组合方案：

· ••GE Multilin 269+ 继电器：更经济的基础保护方案，适用于要求稍低的电机。

· ••GE Multilin 869 继电器：更高端的电机保护和控制平台，功能更强大，适用于超大型关键电机。

· ••电流互感器（CT）和电压互感器（PT）：为369 继电器提供一次侧电流和电压信号的传感器。

· ••通讯网关（如ProSoft等）：可将369 的Modbus RTU信号转换为以太网协议，接入全厂监控网络。

· ••电机操作机构：与369 的跳闸输出配合，执行分闸操作。

· ••GE 的Device Manager 或 EnerVista 软件：用于对369 进行配置、监控和故障分析的专用工具。

· ••多功能电力仪表：如需在母线等处进行更精确的电能计量，可与此类产品配套使用。

安装维护与全周期支持：

GE Multilin 369-HI-0-M-0-0-0 的安装需由合格电气工程师进行，确保CT/PT接线正确牢固，电源和I/O接线无误。其模块化设计和DIN导轨安装使其集成到开关柜中相对便捷。日常维护主要通过前面板液晶屏查看实时运行数据和报警信息，或通过通讯软件远程监控。定期检查继电器的设定值是否与受保护电机参数匹配至关重要。软件中的事件记录和波形捕获功能是故障后分析的神器。
