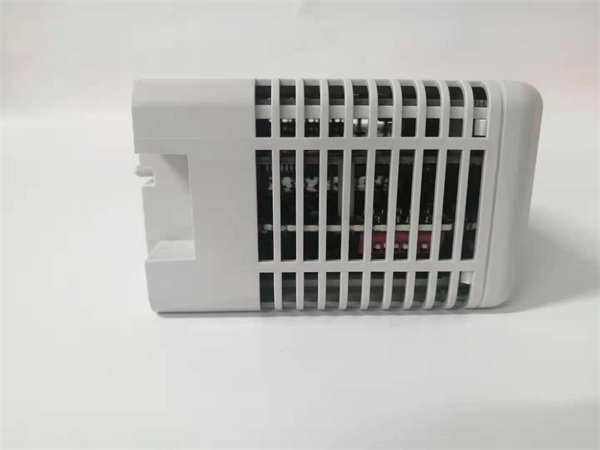

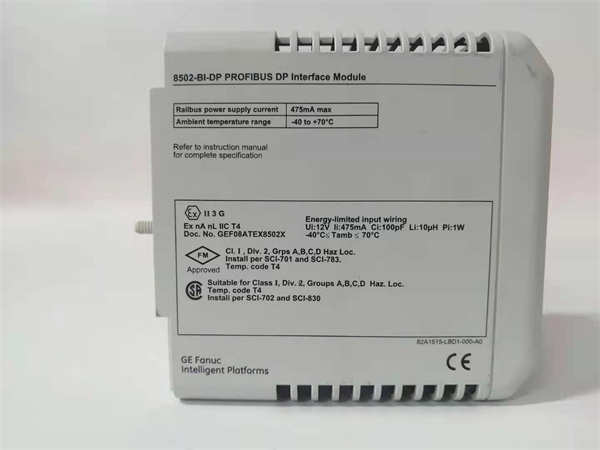

GE 8502-BI-DP

GE 8502-BI-DP 是通用电气（GE，现为艾默生旗下）生产的一款通信网关模块。该模块作为Genius® 总线 与 Profibus-DP 现场总线之间的协议转换器（网关），允许GE的Genius分布式I/O系统作为从站设备，无缝集成到基于Profibus-DP的主控网络（如西门子S7系列PLC、主站DCS系统）中。

应用场景：

在一家大型汽车制造厂的涂装车间，生产线控制系统采用西门子S7-400 PLC作为主站，通过Profibus-DP网络进行集中控制。然而，车间内多个区域的传感器和执行器（如阀门、行程开关）已经部署了稳定可靠的GE Genius分布式I/O块。为了在不更换现有大量I/O硬件的前提下实现全车间的统一控制，GE 8502-BI-DP 网关被投入使用。它安装在Profibus-DP网络中的一个节点上，一端通过Profibus-DP电缆连接到S7-400的主站接口，另一端通过双绞线总线（Genius总线）连接各个分散的Genius I/O块（如BCM002 等）。8502-BI-DP 模块实时地将来自Profibus主站的输出数据映射到对应的Genius I/O块，同时将Genius I/O采集的输入数据打包上传给Profibus主站。这样，西门子PLC就能像访问本地I/O一样，直接控制和管理所有的Genius远程I/O站，实现了新旧系统的完美融合，保护了原有投资，并构建了统一高效的监控网络。

**核心参数速览：

技术原理与创新价值：

创新点1：高效的协议转换与数据映射。 8502-BI-DP 的核心价值在于其“翻译官”角色。它内部实现了完整的Profibus-DP从站协议栈和Genius总线控制器逻辑。它将从Profibus主站接收到的输出数据，根据预先配置好的映射关系，准确地写入到指定的Genius I/O模块中；同时，轮询Genius I/O模块，将输入数据按照映射表组织成Profibus-DP的输入数据帧，供主站读取。这种透明的数据交换使主站无需关心底层是何种总线，简化了编程。创新点2：即插即用的GSD文件配置。 该模块遵循Profibus标准，提供设备数据库文件（GSD文件）。工程师只需在Profibus主站的组态软件（如西门子的STEP 7）中导入此GSD文件，即可将8502-BI-DP 作为一个标准的DP从站设备添加到网络中，并图形化地配置其I/O数据长度和参数。这极大地简化了集成和调试过程。创新点3：系统集成与投资保护。 8502-BI-DP 是解决异构控制系统集成的经典方案。它允许用户在新的控制项目中继续使用大量现有的、稳定可靠的Genius I/O系统，无需因为上层控制器品牌的变更而废弃整个I/O层，显著降低了系统改造的成本和风险，实现了平滑升级。

应用案例与行业价值：

案例：某水处理厂控制系统升级项目。 该厂原有控制系统以GE 90-70 PLC为核心，拥有上百个Genius远程I/O站。升级项目决定将主控制器更换为功能更强大的西门子PCS 7 DCS系统，以提升自动化水平。如果更换所有现场I/O，成本高昂且工期长。项目采用GE 8502-BI-DP 网关方案，在每个工艺区域（如加药间、沉淀池）的Profibus-DP子网上接入一台8502-BI-DP，由它管理该区域的所有原有Genius I/O站。PCS 7系统通过Profibus网络轻松地读取了所有现场数据并下发控制指令。该项目在极短的停机时间内成功上线，节省了超过60%的I/O硬件更换费用。自控工程师评价：“8502-BI-DP 网关是我们这次改造成功的‘功臣’。它让我们在不影响现有接线和柜体的前提下，就实现了核心控制器的升级，平滑过渡，风险极低。”

相关产品组合方案：

· ••Profibus-DP 主站系统：如西门子S7-300/400/1500 PLC 或PCS 7，是网络的上层控制核心。

· ••GE Genius 分布式I/O块：如BCM002 (通信模块)、VDM001 (离散量混合模块)等，是8502-BI-DP 直接管理的下层设备。

· ••Profibus 网络组件：包括Profibus-DP电缆、连接器、中继器等，构成物理网络。

· ••Genius 总线电缆与终端电阻：用于连接8502-BI-DP 与Genius I/O站。

· ••配置软件：如西门子STEP 7 + 8502-BI-DP GSD文件，用于网络组态。

· ••GE 系列90 PLC：如需与原有GE系统部分共存，可作为子系统。

安装维护与全周期支持：

GE 8502-BI-DP 的安装需在断电下进行，通过DIN导轨固定。接线需注意：

· ••Profibus-DP侧：使用屏蔽双绞线，正确连接A、B线，并在网络两端安装终端电阻。

· ••Genius总线侧：使用专用的Genius总线电缆，以菊花链方式连接各I/O块，并在链的两端安装终端电阻。

· ••电源：提供稳定的24VDC电源。

配置是关键步骤：在主站组态软件中导入GSD文件，添加8502-BI-DP 从站，并根据实际连接的Genius I/O模块类型和数量，配置好输入/输出数据的映射长度和地址。日常维护主要通过模块上的状态指示灯监控其运行状况（如电源、网络通信是否正常）。
