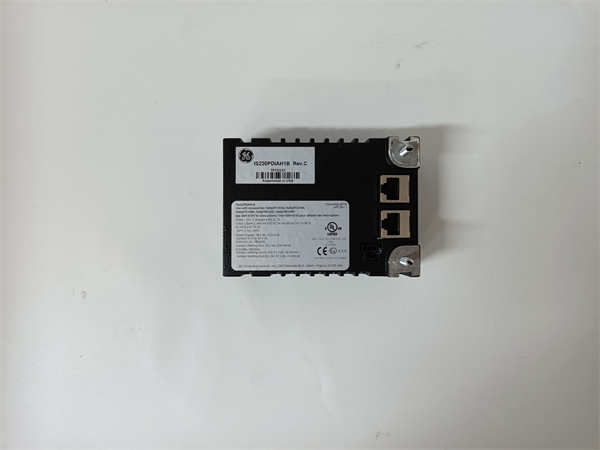

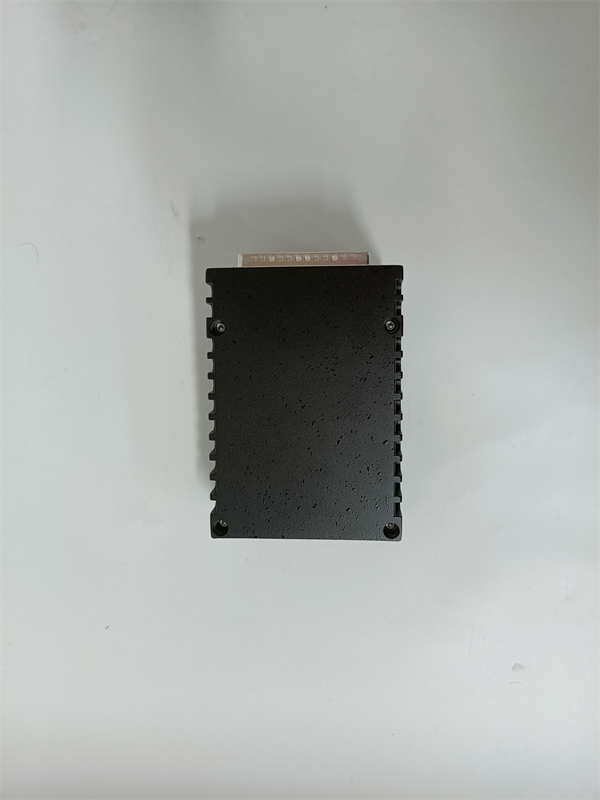

IS220PDIAH1B 是通用电气（GE）为其Mark VIe系列涡轮机控制系统设计的一款高性能模拟量输入模块，其部件号为336A5026ADP4。该模块是Mark VIe分布式I/O体系结构中的关键组成部分，专门用于采集来自现场传感器的连续过程信号（如温度、压力、液位），并将其高精度地转换为数字量供控制器处理，是控制系统感知外部环境的“眼睛”和“耳朵”。应用场景
在一台联合循环燃气轮机的控制系统中，需要对燃烧室温度、燃料压力、排气温度等数百个关键参数进行毫秒级的连续监控，任何信号的失真或丢失都可能导致保护误动或拒动，造成巨额经济损失。IS220PDIAH1B 模块被安装在靠近传感器的现场I/O柜内，它通过其8个高精度通道，持续采集4-20mA或热电偶等模拟信号。其卓越的电气隔离和抗干扰能力，确保了从恶劣电磁环境传来的信号依然纯净、可靠，为上层控制器的精准决策和机组的安全保驾护航。
核心参数速览
| |
|---|
| |
| |
| |
| |
| |
| |
| 可配置，支持 4-20mA， 0-10V， 热电偶（T/C）， RTD等 |
| 高精度（例如±0.1% of span，具体参见手册） |
| |
| |
| |
| |
| |
技术原理与创新价值
创新点1：高精度信号调理与智能校验。 IS220PDIAH1B 内部集成了高精度的模数转换器（ADC）和先进的信号调理电路，能够对不同类型的传感器信号进行最优化的处理。模块支持软件自动校验功能，可定期或按需进行零点、满度校准，确保长期运行下的测量精度稳定性，极大减少了维护工作量。创新点2：强大的诊断与预测性维护能力。 该模块的设计远超简单的信号采集。它具备完善的诊断功能，可以实时检测每个通道的信号断线、短路、超量程等故障，并能将诊断信息实时上传至控制系统。这使得运维人员能够提前发现传感器或线路的潜在问题，从被动维修转向预测性维护，避免非计划停机。创新点3：模块化与高可靠性设计。 作为Mark VIe系统的一部分，IS220PDIAH1B 采用紧凑的模块化设计，支持热插拔（在系统允许条件下），便于快速更换和维护。其元器件选型和制造工艺均遵循工业级最高标准，确保在振动、高温等恶劣的电厂环境中长期稳定运行。
应用案例与行业价值
某大型水电站为提升机组的控制精度和响应速度，对其水轮机调速系统进行数字化改造，采用GE的Mark VIe系统作为核心控制器，IS220PDIAH1B 模块负责采集导叶开度、水头压力、机组转速等关键模拟量信号。应用流程： 现场的压力变送器和位移传感器将模拟信号传送至IS220PDIAH1B，模块进行高精度数字化后，通过高速网络实时传递给Mark VIe控制器。控制器根据这些精确的数据，计算出最佳导叶开度，控制机组稳定运行。IS220PDIAH1B 的高可靠性确保了信号源的准确无误，为整个调速系统的快速、精准响应奠定了坚实基础。带来的改进： 电站运维人员反馈：“升级后，机组的负荷调节速率和稳定性显著提升。IS220PDIAH1B 模块测量非常稳定，其自诊断功能让我们在一次巡检中就发现了一个即将失效的压力变送器，避免了可能的调节异常。系统的整体可用率得到了切实保障。”
相关产品组合方案
- 1.IS200ERDCH1A： Mark VIe 系统机架控制器，是IS220PDIAH1B 的数据处理核心。
- 2.IS220PDOAH1A： 数字量输出模块，与IS220PDIAH1B 配合，完成控制命令的输出。
- 3.IS215UCVEM06A： VME板卡控制器，用于早期或特定版本的Mark VIe系统。
- 4.EX2100e： GE励磁系统控制器，常与Mark VIe协同控制发电机组。
- 5.IC220HSA101： 手持式伺服驱动器，用于调试与维护。
- 6.IS220PVIBH1A： 振动监测模块，专用于采集键相器/振动传感器信号。
- 7.ToolboxST 软件： 用于对Mark VIe系统（包括IS220PDIAH1B）进行组态、调试和诊断的官方工程工具。
安装维护与全周期支持
安装或更换IS220PDIAH1B 模块前，必须确认Mark VIe系统是否支持热插拔操作。如不支持，需对相关I/O包进行断电隔离。操作人员需佩戴防静电手环，将模块对准导轨和背板连接器平稳插入直至就位。上电后，需通过ToolboxST软件检查模块状态并进行必要的配置。日常维护主要依赖于系统的连续诊断功能，定期查看诊断记录，并保持模块周围通风良好。
